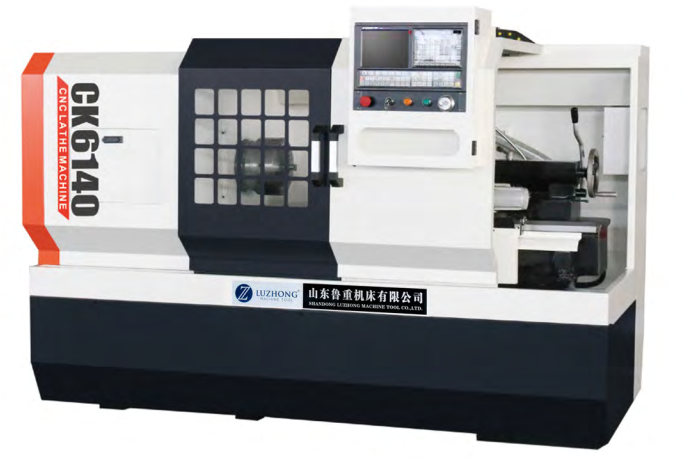

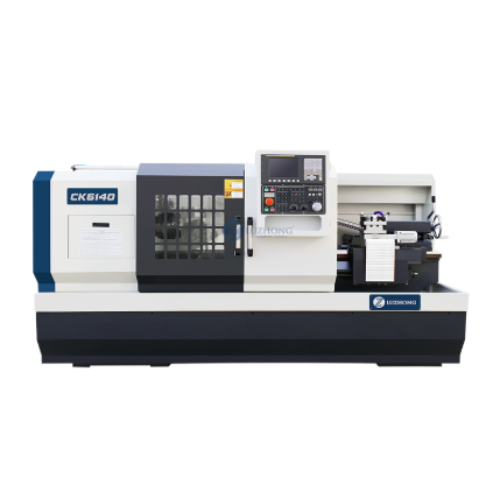

Máy tiện CNC băng phẳng LUZHONG CK61 series được phát triển nhằm đáp ứng nhu cầu gia công đa dạng, từ chi tiết vừa đến chi tiết có kích thước lớn. Dòng máy này nổi bật với đường kính tiện qua băng tối đa 700 mm, khoảng cách chống tâm lên đến 2000 mm và trục chính đạt tốc độ 1800 vòng/phút. Kết hợp với đài dao điện 4 vị trí, động cơ công suất 3–5.5 kW và hành trình trục X, Z rộng, CK61 series mang lại hiệu suất gia công ổn định, chính xác và bền bỉ. Đây là lựa chọn lý tưởng cho các xưởng cơ khí cần máy tiện CNC mạnh mẽ, linh hoạt và hiệu quả lâu dài.

Đặc điểm nổi bật

• Đa dạng kích thước gia công: Đường kính tiện qua băng từ 360 – 700 mm, đường kính tiện qua bàn xe dao từ 190 – 440 mm, khoảng cách chống tâm 750 – 2000 mm, phù hợp gia công chi tiết từ nhỏ đến lớn.
• Trục chính linh hoạt: Đường kính lỗ trục chính 52 mm (tùy chọn 80 mm), chuẩn côn MT6, mũi trục chuẩn C6, tốc độ quay tối đa 1800 vòng/phút giúp đáp ứng nhiều nhu cầu tiện khác nhau.
• Hệ thống đài dao: Trang bị đài dao 4 vị trí điện, kích thước dao 20×20 mm hoặc 25×25 mm, cho phép thay dao nhanh chóng và ổn định.
• Hành trình chính xác: Hành trình trục X từ 200 – 350 mm, trục Z tương ứng với khoảng cách chống tâm (750 – 2000 mm), tốc độ chạy nhanh trục X đạt 6000 mm/phút, trục Z đạt 8000 mm/phút, giúp nâng cao hiệu suất gia công.
• Khả năng chống rung và cứng vững cao: Đường kính ụ động 65 mm, độ côn ụ động MT4 hoặc MT5, hành trình ụ động 130 mm, đảm bảo độ chính xác khi gia công chi tiết dài.
• Động cơ mạnh mẽ: Công suất động cơ chính từ 3 – 5.5 kW, công suất bơm dầu làm mát đến 0.125 kW, đảm bảo máy vận hành bền bỉ và liên tục.
• Kết cấu chắc chắn: Trọng lượng máy từ 1700 – 4000 kg tùy model, mang lại độ ổn định cao trong quá trình tiện.
• Cấu hình của máy tiện CNC băng phẳng LUZHONG CK61 series

Máy tiện CNC băng phẳng LUZHONG CK61 series đa dạng model, bao gồm các model CK6136; CK6140; CK6150; CK6160; CK6170 với các thông số khác nhau phù hợp với từng nhu cầu chế tác sản phẩm

Cấu hình tiêu chuẩn

Đài dao điện 4 vị trí

Mâm cặp 3 chấu

Lỗ trục chính 52mm

Hai bước cao- thấp

Cấu hình lựa chọn

Mâm cặp thủy lực

Đài dao điện 6/8 vị trí

Ụ động thủy lực

Vô cấp

Thông số kỹ thuật

Model		Đơn vị	CK6136	CK6140	CK6150	CK6160	CK6170
Đường kính vật tiện qua băng		mm	360	400	500	600	700
Đường kính vật tiện qua bàn xe dao		mm	190	210	260	350	440
Khoảng cách chống tâm		mm			750/1000/1500/2000
Lỗ trục chính		mm	52(lựa chọn: 80)	52(lựa chọn: 80)	52(lựa chọn: 80)	52(lựa chọn: 80)	52(lựa chọn: 80)
Độ côn lỗ trục chính		–	MT6	MT6	MT6	MT6	MT6
Kiểu mũi trục chính		–	C6	C6	C6	C6	C6
Các bước tốc độ trục chính		–	2 bước thủ công (lựa chọn: vô cấp)
Phạm vi tốc độ trục chính		v/p	Chiều dài L:100-500 Chiều cao H:500-1800 (Lựa chọn: 90-1800)
Đài dao		–	4 vị trí điện
Kích thước dao		mm	20 * 20	25*25	25*25	25*25	25*25
Hành trình trục X		mm	200	230	280	320	350
Hành trình trục Z		mm			750/1000/1500/2000
Hành trình nhanh trục X		mm/p	6000	6000	6000	6000	6000
Hành trình nhanh trục Z		mm/p	8000	8000	8000	8000	8000
Đường kính ụ động		mm	65	65	65	65	65
Độ côn ụ động		–	MT4	MT4	MT5	MT5	MT5
Hành trình ụ động		mm	130	130	130	130	130
Công suất động cơ chính		kw	4	4	5.5	5.5	5.5
Công suất động cơ làm mát		kw	0.09	0.09	0.09	0.125	0.125
Trọng lượng máy	Trọng lượng cho 750	kg	1600	1700	1800	1900	2000
	Trọng lượng cho 1000		1700	1800	1900	2000	2100
	Trọng lượng cho 1500		1800	1900	2000	2100	2200
	Trọng lượng cho 2000		1900	2000	2100	2200	2300
Kích thước tổng thể (DxRXC)	Kích thước cho 750	mm	2200*1600*1700	2200*1650*1700	2200*1700*1750	2200*1750*1800	2200*1800*1850
	Kích thước cho 1000		2500*1600*1700	2500*1650*1700	2500*1700*1750	2500*1750*1800	2500*1800*1850
	Kích thước cho 1500		3000*1600*1700	3000*1650*1700	3000*1700*1750	3000*1750*1800	3000*1800*1850
	Kích thước cho 2000		3500*1600*1700	3500*1650*1700	3500*1700*1750	3500*1750*1800	3500*1800*1850

FAQ – Câu hỏi thường gặp

Máy tiện CNC băng phẳng phù hợp để gia công những loại chi tiết nào?

Máy tiện CNC băng phẳng (máy tiện giường CNC) đặc biệt phù hợp cho các chi tiết có kích thước vừa đến lớn, chiều dài phôi dài và khối lượng nặng. Đây là lựa chọn lý tưởng để gia công các loại trục, ống, bạc lót, chi tiết ren có đường kính lớn hoặc các chi tiết cơ khí dùng trong ngành dầu khí, năng lượng, đường ống và chế tạo máy. Nhờ cấu trúc giường phẳng vững chắc, máy duy trì được độ ổn định trong quá trình tiện những chi tiết có tải trọng lớn mà vẫn đảm bảo độ chính xác gia công.

Ưu điểm của máy tiện CNC băng phẳng so với máy tiện CNC băng nghiêng là gì?

Điểm nổi bật nhất của máy tiện CNC băng phẳng (máy tiện giường CNC) là khả năng chịu tải tốt hơn hẳn. Kết cấu giường phẳng giúp máy dễ dàng gá đặt các chi tiết nặng mà không làm giảm độ ổn định. So với băng nghiêng vốn ưu tiên tốc độ và dỡ phoi nhanh, máy băng phẳng lại được đánh giá cao trong những xưởng gia công nặng, cần độ bền máy lâu dài và ít biến dạng khi vận hành. Đây là lý do nhiều doanh nghiệp cơ khí công nghiệp vẫn ưa chuộng dòng máy này khi sản phẩm chủ lực của họ thiên về chi tiết lớn và khó gia công.

Máy có thể gia công chi tiết kích thước lớn, nặng tới bao nhiêu?

Trên thị trường hiện nay, các model máy tiện CNC băng phẳng (máy tiện giường CNC) có khả năng gia công chi tiết có đường kính tiện qua băng từ vài trăm mm đến hơn 1.000 mm, chiều dài chống tâm có thể đạt 1–6 mét tùy model. Trọng lượng phôi gá đặt có thể từ vài trăm kg đến hàng tấn. Với dải khả năng rộng này, dòng máy CNC băng phẳng đáp ứng tốt cả nhu cầu sản xuất linh kiện cỡ vừa lẫn gia công hạng nặng cho các ngành dầu khí, khai khoáng và năng lượng.

Chi phí đầu tư và vận hành dòng máy này so với máy tiện CNC đứng hoặc băng nghiêng ra sao?

Máy tiện CNC băng phẳng (máy tiện giường CNC) thường có mức đầu tư ban đầu trong khoảng từ 1,5 – 4 tỷ đồng tùy model, xuất xứ (Trung Quốc, Đài Loan, Nhật, châu Âu) và trang bị kèm theo. Nếu so sánh, mức này thường thấp hơn đáng kể so với máy tiện đứng (thường từ 5 – 10 tỷ đồng cho khả năng gia công tương đương), nhưng có thể cao hơn một chút so với máy tiện CNC băng nghiêng cỡ trung (thường từ 1 – 2,5 tỷ đồng). Tuy nhiên, xét về lâu dài, chi phí vận hành của máy băng phẳng lại khá tối ưu: nhờ kết cấu vững chắc, ít hao mòn, dễ bảo dưỡng và có tuổi thọ cao, doanh nghiệp giảm được chi phí sửa chữa và thay thế linh kiện. Vì vậy, nếu hướng tới gia công chi tiết lớn, nặng và cần sự ổn định lâu dài, đầu tư máy tiện CNC băng phẳng mang lại hiệu quả kinh tế bền vững hơn so với các lựa chọn khác.

Công ty có hỗ trợ lắp đặt và đào tạo vận hành không?

Khi mua máy CNC tại Công ty Cổ phần Thương mại và Sản xuất Công nghiệp Thăng Long, khách hàng được hỗ trợ lắp đặt tận nơi, căn chỉnh máy chính xác và hướng dẫn vận hành từ đội ngũ kỹ thuật nhiều kinh nghiệm. Ngoài đào tạo thao tác cơ bản, chúng tôi còn tư vấn giải pháp sử dụng máy an toàn, hiệu quả và bền lâu. Nhờ đó, khách hàng hoàn toàn yên tâm khi đầu tư, vừa tiết kiệm thời gian làm quen, vừa đảm bảo khai thác tối đa công suất máy ngay từ đầu. Đây cũng chính là cam kết của Thăng Long trong việc đồng hành lâu dài cùng sự phát triển của các xưởng cơ khí.
