Máy phay ngang vạn năng là dòng máy công cụ cơ khí được sử dụng rộng rãi trong các xưởng gia công cơ khí truyền thống và hiện đại. Với thiết kế trục chính nằm ngang, máy cho phép gá lắp nhiều loại dao phay và gia công linh hoạt trên nhiều bề mặt khác nhau. Đây là lựa chọn phù hợp cho các doanh nghiệp cơ khí vừa và nhỏ nhờ tính đa năng, độ bền cao và chi phí đầu tư hợp lý.

Máy phay ngang vạn năng phù hợp với xưởng nào?

Máy phay ngang vạn năng phù hợp với các xưởng cơ khí cần gia công chi tiết dạng thanh, dạng trục, mặt phẳng dài, rãnh dài, rãnh then, bậc và cạnh phôi bằng phương pháp phay cơ. Dòng máy này đặc biệt phù hợp với xưởng sửa chữa cơ khí, xưởng chế tạo chi tiết máy, xưởng cơ khí nông nghiệp, xưởng gia công phụ trợ, xưởng gia công thô hoặc các đơn vị thường xuyên xử lý chi tiết cần cắt theo chiều dài.

Máy phay ngang vạn năng dùng để gia công sản phẩm gì?

Máy phay ngang vạn năng thường được dùng để gia công các sản phẩm như trục có rãnh then, thanh truyền động, thanh ray, tấm gá dài, pát đỡ, bản mã, mặt bích nhỏ, khối gang, khối thép, khối nhôm, chi tiết máy nông nghiệp, chi tiết máy công nghiệp và phụ tùng thay thế trong xưởng sửa chữa.

Về nguyên công, máy phù hợp với phay rãnh dài, phay rãnh then, phay bậc, phay cạnh, phay mặt phẳng dài, cắt rãnh bằng dao phay đĩa, phay nhiều bề mặt song song hoặc gia công các bề mặt lắp ghép theo chiều dài chi tiết. Với phụ kiện phù hợp như đầu chia độ, đồ gá chuyên dụng và dao phay định hình, máy cũng có thể hỗ trợ gia công bánh răng, then hoa hoặc các rãnh chia đều, nhưng không nên hiểu đây là công năng mặc định của mọi cấu hình máy.

Nguyên lý hoạt động

Máy phay ngang vạn năng hoạt động dựa trên chuyển động quay của trục chính (Spindle), trong đó dao phay được gắn trên trục gá dao (Arbor) và được cố định bởi giá đỡ trục dao (Arbor Support). Khi trục chính quay, dao phay thực hiện cắt gọt trên chi tiết được gá đặt trên bàn máy (Worktable). Bàn máy có thể di chuyển theo ba phương: dọc X nhờ bàn trượt (Saddle), ngang Y nhờ đầu gối (Knee) và thẳng đứng Z nhờ vít nâng (Elevating Screw), cho phép điều chỉnh vị trí chi tiết chính xác trong quá trình gia công. Toàn bộ hệ thống được cố định trên thân máy (Column) và đế máy (Base), đảm bảo độ cứng vững và ổn định.

Với cơ chế này, máy phay ngang vạn năng đặc biệt phù hợp cho các nguyên công phay rãnh, phay mặt phẳng hoặc gia công chi tiết dài, nhờ trục dao nằm ngang giúp cắt liên tục và hiệu quả.

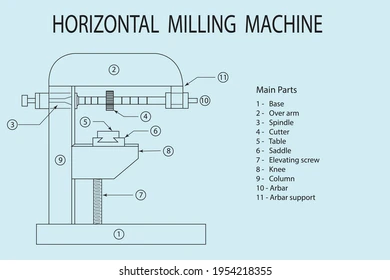

Cấu tạo máy phay ngang vạn năng

Ứng dụng thực tế

Máy phay ngang vạn năng được sử dụng nhiều trong các xưởng cơ khí để phay rãnh dài, phay rãnh then và phay cạnh trên chi tiết dạng thanh hoặc dạng trục. Ví dụ, khi cần tạo rãnh then trên trục truyền động, phay cạnh của thanh thép, phay bậc trên phôi dài hoặc gia công bề mặt lắp ghép chạy dọc theo chi tiết, máy phay ngang thường cho thao tác ổn định nhờ dao được lắp trên trục dao ngang và có thể cắt liên tục theo chiều dài phôi.

Trong xưởng sửa chữa máy móc và chế tạo phụ tùng, máy phay ngang vạn năng thường được dùng để gia công lại rãnh then, chỉnh sửa bề mặt lắp ghép, phay pát đỡ, thanh dẫn, puly, chi tiết truyền động hoặc các chi tiết thay thế không sản xuất hàng loạt. Với các công việc này, máy giúp xưởng chủ động xử lý chi tiết cơ khí phát sinh mà không cần phụ thuộc hoàn toàn vào máy CNC hoặc thuê ngoài.

Trong xưởng cơ khí nông nghiệp và công nghiệp phụ trợ, máy phù hợp để gia công các chi tiết gang, thép, nhôm có kết cấu tương đối đơn giản nhưng cần phay rãnh, phay bậc hoặc phay mặt theo chiều dài. Các chi tiết như thanh truyền, tay đòn, gối đỡ, mặt lắp ghép, tấm gá dài hoặc linh kiện truyền động có thể được xử lý trên máy phay ngang nếu kích thước, vật liệu và yêu cầu độ chính xác nằm trong khả năng của máy.

Ngoài ra, khi có dao phay đĩa, dao phay mặt bên, dao phay trụ, đầu chia độ hoặc đồ gá phù hợp, máy phay ngang vạn năng có thể đảm nhận thêm các nguyên công như cắt rãnh hẹp, phay nhiều rãnh song song, phay bánh răng hoặc then hoa ở mức độ phù hợp. Đây là lý do dòng máy này vẫn được nhiều xưởng lựa chọn khi cần một thiết bị phay cơ cứng vững, chuyên xử lý các nguyên công theo phương ngang và theo chiều dài chi tiết.
