Máy tiện đứng vạn năng là thiết bị cơ khí chuyên dụng, được thiết kế để gia công các chi tiết có đường kính lớn, khối lượng nặng mà máy tiện ngang khó đảm nhận. Với cấu trúc bàn quay nằm ngang và dao cắt di chuyển theo phương thẳng đứng, máy cho phép xử lý nhiều dạng chi tiết phức tạp với độ chính xác cao.

Máy tiện đứng vạn năng phù hợp với xưởng nào?

Máy tiện đứng vạn năng phù hợp với các xưởng cơ khí vừa và lớn cần gia công chi tiết có đường kính lớn, khối lượng nặng, chiều dài ngắn hoặc khó gá đặt ổn định trên máy tiện ngang. Dòng máy này phù hợp với xưởng gia công cơ khí nặng, xưởng sửa chữa thiết bị công nghiệp, xưởng chế tạo chi tiết máy, xưởng gia công chi tiết đúc, chi tiết hàn, cụm bơm – van – hộp số, mặt bích lớn hoặc các đơn vị thường xuyên xử lý phôi dạng mâm, đĩa, vòng, bích và trụ ngắn.

Khác với máy tiện ngang thường thuận tiện cho chi tiết dạng trục dài, máy tiện đứng phát huy hiệu quả khi gia công phôi lớn và nặng đặt trực tiếp trên bàn quay. Cách bố trí này giúp phôi được đỡ tốt hơn theo phương trọng lực, thuận lợi hơn khi gá đặt các chi tiết cồng kềnh và hỗ trợ gia công ổn định các bề mặt tròn xoay như mặt đầu, đường kính ngoài, đường kính trong, mặt côn, rãnh và lỗ tâm.

Máy tiện đứng vạn năng dùng để gia công sản phẩm gì?

Máy tiện đứng vạn năng thường được dùng để gia công các chi tiết dạng đĩa, dạng vòng, dạng mâm hoặc dạng trụ ngắn có đường kính lớn như mặt bích lớn, puly, bánh đà, mâm quay, vành bánh, phôi bánh răng, vòng ổ lăn cỡ lớn, vòng chặn, vòng đỡ, nắp bơm, thân bơm, thân van, vỏ hộp số, đĩa phanh cỡ lớn, chi tiết gang đúc, chi tiết thép đúc và các cụm chi tiết cơ khí nặng.

Về nguyên công, máy có thể thực hiện tiện mặt đầu, tiện ngoài, tiện trong, tiện côn, tiện rãnh, vát mép, khoét lỗ, doa lỗ và gia công các bề mặt lắp ghép trên chi tiết tròn xoay. Các nguyên công như tiện ren hoặc gia công bề mặt định hình cần xem theo từng model, loại bàn quay, ụ dao, ram, cơ cấu chạy dao, phụ kiện và phạm vi điều chỉnh của máy.

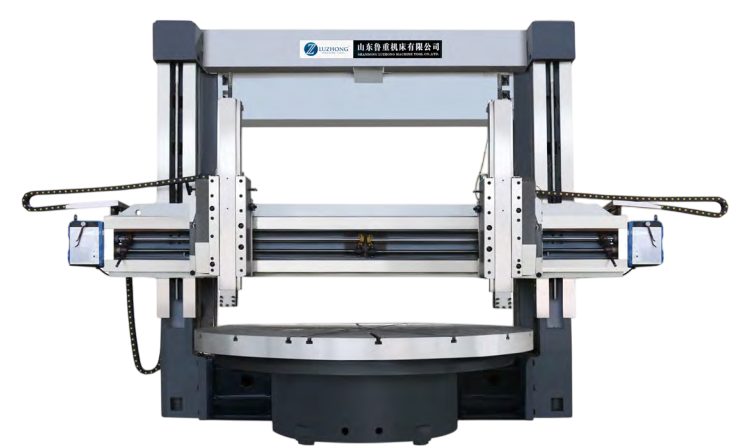

Máy tiện đứng LUZHONG C52 series

Nguyên lý hoạt động:

Trong máy tiện đứng vạn năng, chi tiết gia công được cố định trên bàn quay (worktable) nằm ngang, bàn này đồng thời đóng vai trò trục chính, quay chi tiết theo tốc độ cài đặt. Trong khi đó, dao cắt được gắn trên giá dao (tool post/ram) di chuyển theo các trục X và Z, cho phép thực hiện các nguyên công như tiện mặt, tiện lỗ, tiện côn, hoặc tiện ren. Nhờ cấu hình vạn năng, máy có thể linh hoạt điều chỉnh để phù hợp với nhiều loại chi tiết khác nhau.

Ứng dụng thực tế:

Máy tiện đứng vạn năng được sử dụng nhiều trong các xưởng cơ khí để gia công chi tiết tròn xoay có đường kính lớn và khối lượng nặng. Với các sản phẩm như mặt bích, puly, bánh đà, mâm quay, vành thép, vòng đỡ hoặc phôi bánh răng, máy giúp tiện mặt đầu, tiện đường kính ngoài, tiện lỗ trong và gia công các bề mặt lắp ghép ổn định hơn so với việc cố gá phôi nặng trên máy tiện ngang.

Trong các xưởng sửa chữa thiết bị công nghiệp, máy tiện đứng thường được dùng để phục hồi hoặc gia công lại các chi tiết lớn như vỏ bơm, nắp bơm, thân van, vỏ hộp số, mặt bích đường ống, chi tiết máy công trình hoặc cụm chi tiết trong dây chuyền sản xuất. Đây là nhóm ứng dụng thực tế vì nhiều chi tiết sửa chữa có kích thước lớn, nặng, không sản xuất hàng loạt nhưng cần gia công đúng mặt lắp, đúng độ đồng tâm và đảm bảo khả năng lắp lại vào thiết bị.

Với các ngành như nhiệt điện, thủy điện, xi măng, khai khoáng, đóng tàu, thiết bị công nghiệp và cơ khí nặng, máy tiện đứng vạn năng có thể được dùng khi chi tiết có dạng tròn xoay, đường kính lớn và tải trọng nằm trong khả năng của máy. Các chi tiết như vòng chặn, vòng đỡ, mặt bích lớn, vỏ bơm, thân van, đế quay, chi tiết đúc hoặc chi tiết hàn sau gia công thô đều có thể cần tiện mặt, tiện lỗ, tiện ngoài hoặc gia công mặt chuẩn trên máy tiện đứng.

Ngoài ra, máy tiện đứng vạn năng cũng phù hợp với các xưởng nhận gia công theo bản vẽ, đặc biệt là những đơn hàng có phôi dạng tròn lớn, phôi đúc, phôi hàn hoặc chi tiết cần gia công nhiều bề mặt đồng tâm. Khi chọn máy, xưởng cần chú ý đường kính tiện lớn nhất, chiều cao gia công, tải trọng bàn quay, công suất truyền động, số cấp tốc độ, hành trình ram/ụ dao và khả năng gá kẹp để đảm bảo máy phù hợp với kích thước phôi thực tế.
