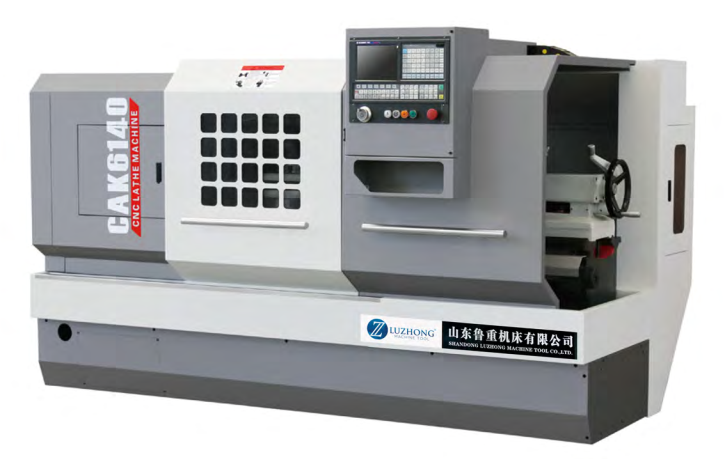

Máy tiện CNC băng phẳng LUZHONG CAK61 Series là lựa chọn tối ưu cho gia công chi tiết vừa và lớn, nhờ thiết kế băng phẳng chắc chắn và độ cứng vững cao. Máy nổi bật với dải kích thước đa dạng, đường kính tiện qua băng từ 400–800 mm và khoảng cách chống tâm lên tới 3000 mm, đáp ứng linh hoạt nhiều nhu cầu sản xuất. Hệ trục chính mạnh mẽ với công suất 7.5–11 kW cùng tốc độ quay đa cấp giúp gia công hiệu quả cả tinh và thô. Kết hợp với đài dao điện 4 vị trí, tốc độ chạy dao nhanh và khả năng chống tâm ổn định, dòng máy này mang lại độ chính xác, năng suất và độ bền vượt trội cho xưởng cơ khí.

Đặc điểm nổi bật

• Dải kích thước đa dạng: Đường kính vật tiện qua băng từ 400–800 mm, qua bàn xe dao từ 180–520 mm, đáp ứng nhiều nhu cầu gia công từ chi tiết vừa đến kích thước lớn.
• Khoảng cách chống tâm linh hoạt: Tùy chọn 750 / 1000 / 1500 / 2000 / 3000 mm, phù hợp gia công trục dài hoặc ngắn.
• Trục chính cứng vững: Đường kính lỗ trục chính từ 52–105 mm, với tốc độ quay nhiều cấp độ (21–150, 66–500, 162–1500 vòng/phút, có tùy chọn 100–1600 vòng/phút), đảm bảo cả gia công tinh và thô.
• Đài dao điện 4 vị trí với kích thước dao 25×25 mm, hỗ trợ thay dao nhanh, chính xác.
• Hành trình rộng rãi: Trục X từ 200–400 mm, trục Z từ 750–3000 mm, đáp ứng nhiều dạng chi tiết khác nhau.
• Tốc độ chạy dao nhanh: Trục X đạt tới 6000 mm/phút, trục Z đạt tới 10.000 mm/phút, giúp nâng cao năng suất.
• Trục chống tâm mạnh mẽ: Đường kính chống tâm 75 mm, hành trình chống tâm 150 mm, kiểu côn MT5, hỗ trợ gia công trục dài ổn định.
• Động cơ công suất cao: Công suất trục chính từ 7.5–11 kW, cùng mô-men xoắn lớn, đảm bảo khả năng cắt gọt mạnh mẽ và bền bỉ.
• Thiết kế chắc chắn: Trọng lượng máy từ 2450–2750 kg, cho độ ổn định cao khi vận hành, hạn chế rung động và tăng tuổi thọ dao cụ.
• Cấu hình của máy tiện CNC băng phẳng LUZHONG CAK61 series

Cấu hình

Máy tiện CNC băng phẳng LUZHONG CAK61 series đa dạng model, bao gồm các model CAK6140; CAK6150; CAK6161; CAK6166; CAK6180 với các thông số khác nhau phù hợp với từng nhu cầu chế tác sản phẩm

Cấu hình tiêu chuẩn

Chiều rộng đường dẫn hướng 400mm

VF 3 bước

Mâm cặp 3 chấu

4 vị trí điện

Ụ động thủ công

Cấu hình lựa chọn

Mâm cặp thủy lực

Đài dao điện 6/8 vị trí

Ụ động thủy lưch

Trục chính độc lập

Thông số kỹ thuật

Model		Đơn vị	CAK6140 CAK6140B CAK6140C	CAK6150 CAK6150B CAK6150C	CAK6161 CAK6161B CAK6161C	CAK6166 CAK6166B CAK6166C	CAK6180 CAK6180B CAK6180C
Đường kính vật tiện qua băng		mm	400	500	610	660	800
Đường kính vật tiện qua bàn xe dao		mm	180	250	350	380	520
Khoảng cách chống tâm		mm	750/1000/1500/2000/3000
Lỗ trục chính		mm		52	80 for B	105 for C
Độ côn lỗ trục chính		–		MT6	(90 1:20 for B)	[113 1:20 for C]
Kiểu mũi trục chính		–		C6	(D8 for B)	[D8 for C]
Các bước tốc độ trục chính		–	3 bước thủ công (lựa chọn: vô cấp)
Phạm vi tốc độ trục chính		v/p	21-150,66-500,162-1500 (Lựa chọn: 100-1600)
Đài dao		–	4 vị trí điện
Kích thước dao		mm	25*25	25*25	25*25	25*25	25*25
Hành trình trục X		mm	200	250	310	330	400
Hành trình trục Z		mm			750/1000/1500 /2000/3000
Hành trình nhanh trục X		mm/p	6000	6000	6000	6000	6000
Hành trình nhanh trục Z		mm/p	10000	10000	10000	10000	10000
Đường kính ụ động		mm	75	75	75	75	75
Độ côn ụ động		–	MT5	MT5	MT5	MT5	MT5
Hành trình ụ động		mm	150	150	150	150	150
Công suất động cơ chính		kw	7.5	7.5	7.5	11	11
Công suất động cơ làm mát		kw	0.125	0.125	0.125	0.125	0.125
Trọng lượng máy	Trọng lượng cho 750	kg	2450	2500	2550	2650	2750
	Trọng lượng cho 1000		2550	2600	2650	2750	2850
	Trọng lượng cho 1500		2650	2700	2750	2850	2950
	Trọng lượng cho 2000		3050	3150	3250	3350	3450
	Trọng lượng cho 3000		3850	3950	4050	4150	4250
Kích thước tổng thể (DxRXC)	Kích thước cho 750	mm	2550*1650*1700	2550*1650*1750	2550*1700*1800	2550*1750*1850	2550*1750*1900
	Kích thước cho 1000		2750*1650*1700	2750*1650*1750	2750*1700*1800	2750*1750*1850	2750*1750*1900
	Kích thước cho 1500		3250*1650*1700	3250*1650*1750	3250*1700*1800	3250*1750*1850	3250*1750*1900
	Kích thước cho 2000		3700*1650*1700	3700*1650*1750	3700*1700*1800	3700*1750*1850	3700*1750*1900
	Kích thước cho 3000		4710*1650*1700	4710*1650*1750	4710*1700*1800	4710*1750*1850	4710*1750*1900

FAQ – Câu hỏi thường gặp

Máy tiện CNC băng phẳng phù hợp để gia công những loại chi tiết nào?

Máy tiện CNC băng phẳng (máy tiện giường CNC) đặc biệt phù hợp cho các chi tiết có kích thước vừa đến lớn, chiều dài phôi dài và khối lượng nặng. Đây là lựa chọn lý tưởng để gia công các loại trục, ống, bạc lót, chi tiết ren có đường kính lớn hoặc các chi tiết cơ khí dùng trong ngành dầu khí, năng lượng, đường ống và chế tạo máy. Nhờ cấu trúc giường phẳng vững chắc, máy duy trì được độ ổn định trong quá trình tiện những chi tiết có tải trọng lớn mà vẫn đảm bảo độ chính xác gia công.

Ưu điểm của máy tiện CNC băng phẳng so với máy tiện CNC băng nghiêng là gì?

Điểm nổi bật nhất của máy tiện CNC băng phẳng (máy tiện giường CNC) là khả năng chịu tải tốt hơn hẳn. Kết cấu giường phẳng giúp máy dễ dàng gá đặt các chi tiết nặng mà không làm giảm độ ổn định. So với băng nghiêng vốn ưu tiên tốc độ và dỡ phoi nhanh, máy băng phẳng lại được đánh giá cao trong những xưởng gia công nặng, cần độ bền máy lâu dài và ít biến dạng khi vận hành. Đây là lý do nhiều doanh nghiệp cơ khí công nghiệp vẫn ưa chuộng dòng máy này khi sản phẩm chủ lực của họ thiên về chi tiết lớn và khó gia công.

Máy có thể gia công chi tiết kích thước lớn, nặng tới bao nhiêu?

Trên thị trường hiện nay, các model máy tiện CNC băng phẳng (máy tiện giường CNC) có khả năng gia công chi tiết có đường kính tiện qua băng từ vài trăm mm đến hơn 1.000 mm, chiều dài chống tâm có thể đạt 1–6 mét tùy model. Trọng lượng phôi gá đặt có thể từ vài trăm kg đến hàng tấn. Với dải khả năng rộng này, dòng máy CNC băng phẳng đáp ứng tốt cả nhu cầu sản xuất linh kiện cỡ vừa lẫn gia công hạng nặng cho các ngành dầu khí, khai khoáng và năng lượng.

Chi phí đầu tư và vận hành dòng máy này so với máy tiện CNC đứng hoặc băng nghiêng ra sao?

Máy tiện CNC băng phẳng (máy tiện giường CNC) thường có mức đầu tư ban đầu trong khoảng từ 1,5 – 4 tỷ đồng tùy model, xuất xứ (Trung Quốc, Đài Loan, Nhật, châu Âu) và trang bị kèm theo. Nếu so sánh, mức này thường thấp hơn đáng kể so với máy tiện đứng (thường từ 5 – 10 tỷ đồng cho khả năng gia công tương đương), nhưng có thể cao hơn một chút so với máy tiện CNC băng nghiêng cỡ trung (thường từ 1 – 2,5 tỷ đồng). Tuy nhiên, xét về lâu dài, chi phí vận hành của máy băng phẳng lại khá tối ưu: nhờ kết cấu vững chắc, ít hao mòn, dễ bảo dưỡng và có tuổi thọ cao, doanh nghiệp giảm được chi phí sửa chữa và thay thế linh kiện. Vì vậy, nếu hướng tới gia công chi tiết lớn, nặng và cần sự ổn định lâu dài, đầu tư máy tiện CNC băng phẳng mang lại hiệu quả kinh tế bền vững hơn so với các lựa chọn khác.

Công ty có hỗ trợ lắp đặt và đào tạo vận hành không?

Khi mua máy CNC tại Công ty Cổ phần Thương mại và Sản xuất Công nghiệp Thăng Long, khách hàng được hỗ trợ lắp đặt tận nơi, căn chỉnh máy chính xác và hướng dẫn vận hành từ đội ngũ kỹ thuật nhiều kinh nghiệm. Ngoài đào tạo thao tác cơ bản, chúng tôi còn tư vấn giải pháp sử dụng máy an toàn, hiệu quả và bền lâu. Nhờ đó, khách hàng hoàn toàn yên tâm khi đầu tư, vừa tiết kiệm thời gian làm quen, vừa đảm bảo khai thác tối đa công suất máy ngay từ đầu. Đây cũng chính là cam kết của Thăng Long trong việc đồng hành lâu dài cùng sự phát triển của các xưởng cơ khí.
