Máy tiện CNC băng phẳng cho đơn hàng sản lượng cao

Máy tiện CNC băng phẳng (máy tiện giường CNC) là dòng máy tiện có kết cấu băng máy dạng phẳng, nổi bật với khả năng chịu tải lớn và độ cứng vững cao. Thiết kế này cho phép gia công các chi tiết có kích thước lớn, trọng lượng nặng mà vẫn đảm bảo độ chính xác và ổn định trong suốt quá trình sản xuất. Đây là lựa chọn lý tưởng cho các ngành cơ khí nặng và chế tạo công nghiệp.

Máy tiện CNC băng phẳng phù hợp với xưởng nào?

Máy tiện CNC băng phẳng phù hợp với các xưởng cơ khí cần gia công chi tiết dạng trục, dạng ống, dạng bạc, chi tiết tròn xoay có chiều dài tương đối lớn hoặc cần tiện nhiều bậc kích thước theo phương dọc trục. Dòng máy này đặc biệt phù hợp với xưởng gia công trục truyền động, trục motor, trục bơm, trục quạt, ty thủy lực, bạc lót, ống nối, khớp nối, đầu nối ren và các chi tiết tiện theo bản vẽ với sản lượng đơn chiếc đến lô nhỏ, lô vừa.

Máy tiện CNC băng phẳng phát huy hiệu quả với các chi tiết được gá theo phương ngang trên mâm cặp, kết hợp ụ động hoặc luynet khi cần đỡ phôi dài. Kết cấu băng phẳng giúp máy có khả năng chịu tải tốt, thao tác gá đặt tương đối quen thuộc với xưởng đã dùng máy tiện cơ, đồng thời hệ điều khiển CNC giúp gia công ổn định hơn khi cần lặp lại kích thước, tiện ren, tiện bậc, tiện côn hoặc tiện nhiều chi tiết giống nhau.

Máy tiện CNC băng phẳng dùng để gia công sản phẩm gì?

Máy tiện CNC băng phẳng thường được dùng để gia công các sản phẩm dạng trục và dạng ống như trục truyền động, trục motor, trục bơm, trục quạt, ty ben thủy lực, con lăn, ru lô nhỏ và vừa, ống công nghiệp, đầu nối ren, khớp nối, bạc lót, ống lót, chốt, puly nhỏ và vừa, chi tiết gá lắp, chi tiết máy công nghiệp và các phụ tùng thay thế cần tiện theo bản vẽ.

Về nguyên công, máy phù hợp với tiện ngoài, tiện trong, tiện mặt đầu, tiện bậc, tiện côn, tiện rãnh, vát mép, khoan tâm, khoét lỗ, doa lỗ và tiện ren theo chương trình CNC. Với các chi tiết dài, khả năng gia công ổn định sẽ phụ thuộc vào chiều dài chống tâm, đường kính tiện qua băng, đường kính lỗ trục chính, công suất trục chính, ụ động, luynet, mâm cặp và độ cứng vững của từng model máy.

Nguyên lý hoạt động

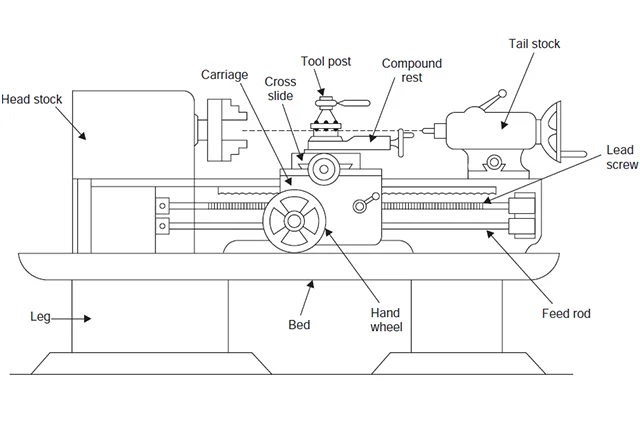

Máy tiện CNC băng phẳng (máy tiện giường CNC) hoạt động dựa trên nguyên lý cắt gọt khi trục chính (spindle/chuck) nằm ở cụm đầu máy (headstock) quay chi tiết với tốc độ phù hợp. Trong quá trình đó, ụ dao (tool post/carriage) di chuyển dọc theo băng phẳng (flat bed) theo các trục X và Z, thực hiện các nguyên công như tiện trụ ngoài, tiện lỗ, tiện mặt đầu hoặc tiện ren. Với các chi tiết dài, ụ động (tailstock) ở phía cuối băng sẽ được sử dụng để chống tâm, giúp giữ chắc phôi, hạn chế rung lắc và nâng cao độ chính xác. Bàn dao (cross slide/compound rest) gắn trên ụ dao có thể xoay chỉnh góc, hỗ trợ gia công côn hoặc các chi tiết phức tạp. Nhờ hệ điều khiển CNC, toàn bộ chuyển động của dao và tốc độ trục chính được đồng bộ hóa theo chương trình, đảm bảo độ chính xác cao và khả năng gia công linh hoạt cho nhiều dạng chi tiết khác nhau.

Nguyên lý hoạt động máy tiện CNC băng phẳng

Ứng dụng thực tế

Máy tiện CNC băng phẳng được sử dụng nhiều trong các xưởng gia công trục và chi tiết dạng ống. Với các sản phẩm như trục truyền động, trục motor, trục bơm, trục quạt hoặc ty thủy lực, máy có thể tiện đường kính ngoài, tiện nhiều bậc, tiện côn, tiện rãnh và gia công bề mặt lắp ổ theo chương trình CNC. Đây là nhóm chi tiết cần kiểm soát kích thước dọc theo chiều dài, khác với máy tiện đứng vốn thiên về chi tiết dạng mâm, đĩa hoặc vòng lớn.

Trong các xưởng sửa chữa thiết bị công nghiệp, máy tiện CNC băng phẳng thường được dùng để phục hồi trục mòn, tiện lại bề mặt lắp bạc, gia công bạc lót, khớp nối, đầu nối ren, ống lót hoặc các chi tiết thay thế cho dây chuyền sản xuất. Nhờ điều khiển CNC, máy giúp giảm phụ thuộc vào thao tác tay, giữ kích thước đồng đều hơn và phù hợp với các chi tiết cần làm lại nhiều lần theo cùng bản vẽ.

Với các xưởng cơ khí phụ trợ, thủy lực, thiết bị công nghiệp và gia công theo đơn hàng, máy phù hợp để sản xuất lô nhỏ đến lô vừa các chi tiết như ty ben, chốt, bạc, đầu nối, trục ngắn, trục trung bình, puly, con lăn hoặc chi tiết tròn xoay có nhiều bậc đường kính. Nếu máy có lỗ trục chính lớn, ụ động chắc và luynet phù hợp, xưởng có thể xử lý tốt hơn các chi tiết dạng ống hoặc trục dài cần gá đỡ ổn định.

Công ty Cổ phần Thương mại & Sản xuất Công nghiệp Thăng Long cung cấp các dòng máy tiện CNC băng phẳng chất lượng cao, đáp ứng nhu cầu gia công đa dạng từ công nghiệp vừa đến nặng. Với đội ngũ kỹ thuật giàu kinh nghiệm và dịch vụ hỗ trợ tận tâm, chúng tôi cam kết mang đến giải pháp tối ưu, giá cả cạnh tranh và hiệu quả lâu dài cho khách hàng. Liên hệ ngay hôm nay để được tư vấn chi tiết và nhận báo giá nhanh chóng.
