Đặc trưng máy tiện CNC Thụy Sĩ kiểu dầm ngang dòng MX

Tùy chọn: Chức năng bù nhiệt và chức năng bẻ phoi tự động

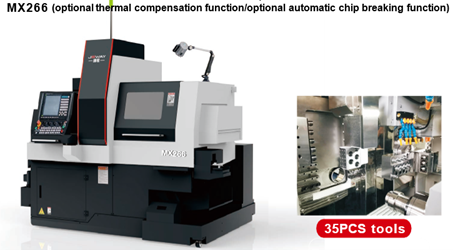

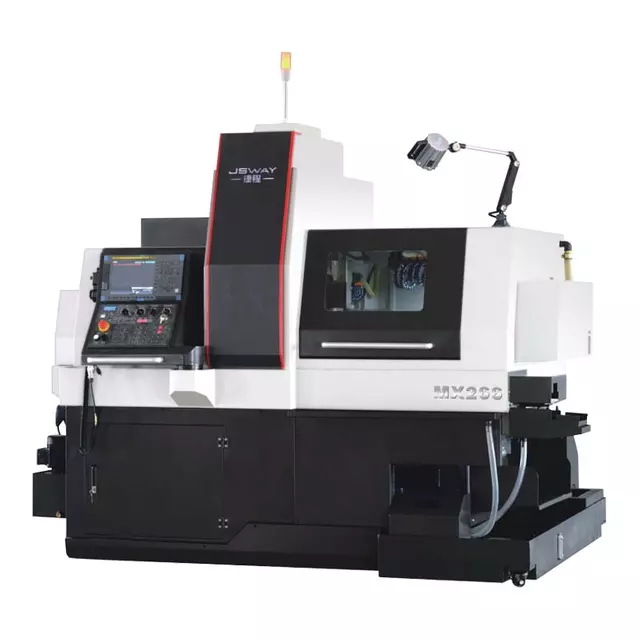

Đặc trưng máy tiện CNC Thụy Sĩ kiểu dầm ngang – Model MX266

• Trục chính đồng bộ công suất cao, FANUC 5,5KW / SYNTEC 8,2KW, cả trục chính/phụ đều có cùng công suất, tốc độ nâng hạ nhanh, hiệu suất cao
• Chiều dài gia công một lần của thanh dài 230mm.
• Cấu trúc thanh vít lớn Ф 32mm/Ф 25mm với đai ốc đôi, thanh dẫn hướng lớn 30mm/25mm đảm bảo độ cứng khi cắt. Ổ trục vít là cấu trúc chuyên dụng có độ chính xác cao.
• Mỗi trục sử dụng động cơ servo công suất cao với lực đẩy 1300W/850W, đảm bảo khả năng cắt lớn.
• Dao dẫn động ER20 và ER16 có độ cứng phay tốt; toàn bộ máy có tốc độ di chuyển 30m/phút, tốc độ cắt cao và hiệu suất cao.
• Có sẵn bốn đơn vị dao dẫn động S3, S4, S5 và S6 để vận hành dễ dàng và thuận tiện.
• Có 35 dao cụ, tùy chọn với dao dẫn động và dao phay lốc xoáy
• Bệ máy, khung động cơ, bệ ổ trục và tấm kéo trục chính phụ đều sử dụng cấu trúc kết nối, đảm bảo cấu trúc cơ học chặt chẽ và bề ngoài đẹp mắt.
• Áp suất cao tiêu chuẩn 40kg, tùy chọn lên đến 70kg.

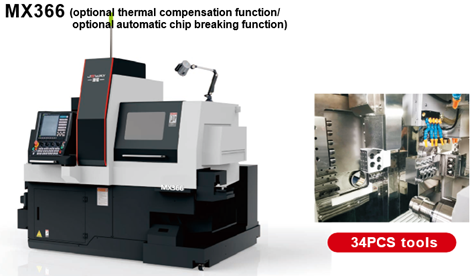

Đặc trưng máy tiện CNC Thụy Sĩ kiểu dầm ngang – Model MX366

• Cấu trúc kẹp thủy lực (xi lanh quay thủy lực) cho trục chính và trục phụ, giúp loại bỏ tình trạng kẹp không đủ và rút vật liệu trong quá trình khoan và cắt khối lượng lớn.
• Trục chính điện, tiếng ồn thấp, ổ trục lớn, độ cứng tốt, khả năng cắt mạnh.
• Bề ngoài mịn màng, gia công chính xác, cấu trúc chặt chẽ
• Hoạt động gia công hướng trục chính và gia công trục phụ cùng lúc.
• Chức năng 6 trục mạnh mẽ, xử lý siêu hiệu quả.
• Mỗi trục sử dụng động cơ servo công suất cao với lực đẩy 1300W/850W, đảm bảo khả năng cắt lớn.
• Dao dẫn động ER20 và ER16 có độ cứng phay tốt; toàn bộ máy có tốc độ di chuyển 30m/phút, cắt tốc độ cao,và hiệu suất cao.
• Cấu trúc thanh vít lớn Ф 25mm với đai ốc đôi, thanh dẫn hướng lớn 25mm đảm bảo độ cứng khi cắt. Ổ trục vít là cấu trúc chuyên dụng có độ chính xác cao.
• Dao dẫn động S3, S4 và S5 có sẵn theo cả ba hướng để vận hành dễ dàng và thuận tiện.
• Bệ máy, khung động cơ, bệ ổ trục và tấm kéo trục chính phụ đều sử dụng cấu trúc kết nối, đảm bảo cấu trúc cơ học chặt chẽ và bề ngoài đẹp mắt.

Thông số kỹ thuật các loại tiện CNC Thụy Sĩ kiểu dầm ngang dòng MX

Thông số kỹ thuật

Thông số kỹ thuật		Model MX266	Model MX366
Hệ thống điều khiển		FANUC/SYNTEC	FANUC/SYNTEC
Tốc độ di chuyển nhanh		Trục X 24m/p, Trục khác 30m/p	Trục X 24m/p, Trục khác 30m/p
Khả năng gia công	Đường kính thanh kẹp trục chính	5-26mm	7-35mm
	Đường kính khoan tối đa của trục chính	12mm	10mm
	Đường kính ta rô tối đa của trục chính	M10	M8
	Đường kính thanh kẹp trục phụ	5-26mm	5-35mm
	Đường kính khoan tối đa của trục phụ	10mm	10mm
	Đường kính taro tối đa trục phụ	M8	M8
	Đường kính khoan tối đa của dao phay mặt bên	8mm	8mm
	Đường kính taro tối đa của dao phay mặt bên	M6	M6
Trục chính	Công suất động cơ trục chính (trục chính/phụ Model MX366)	5.5KW/8.2KW	3.7KW/84.4KW
	Tốc độ lớn nhất của trục chính (trục chính/phụ Model MX366)	8000v/p	6000v/p
Di chuyển bàn lớn nhất	Hành trình di chuyển ống lót dẫn hướng kiểu then hoa	230mm	230mm
	Không có ống lót dẫn hướng (tùy chọn)	360mm	360mm
Dao cụ	Số lượng bệ dao	7 cái 16x16mm	6cái 16x16mm
	Dao dẫn động trục chính	3 cái ER16+2 cái ER20 dao dẫn động	3 cái ER16+2 cái ER20 dao dẫn động
	Dao phay ngón dẫn động trục chính	5 cái ER16 giá dao cố định +3 cái ER16 dao dẫn động	5 cái ER16 giá dao cố định +3 cái ER16 dao dẫn động
	Dao dẫn động trục phụ	8 cái ER16 giá dao cố định +4 cái ER16 dao dẫn động	8 cái ER16 giá dao cố định +4 cái ER16 dao dẫn động
	Dao phay ngón dẫn động trục phụ	3 cái ER16 dao dẫn động	3 cái ER16 dao dẫn động
	Tốc độ tối đa của dao dẫn động	5500 v/p	5500 v/p
Kích thước máy		2472x1930x2001mm	2500x1930x2501mm
Khối lượng máy		4000kgs	3800kgs

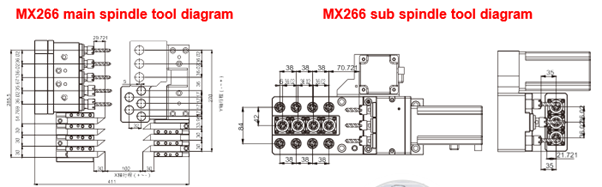

Sơ đồ dao trục chính/phụ MX266

Sơ đồ dao trục chính/phụ MX366

FAQ – Câu hỏi thường gặp

Máy tiện CNC kiểu Thụy Sỹ khác gì so với các dòng máy tiện khác (máy tiện đứng, ngang, giường…)?

Máy tiện CNC kiểu Thụy Sỹ khác biệt so với các dòng máy tiện khác như máy tiện đứng, máy tiện ngang hay máy tiện giường chủ yếu ở cơ chế làm việc với hệ thống dẫn hướng thanh dẫn (guide bushing). Ở các loại máy tiện thông thường, phôi thường được kẹp một đầu và dao cắt tiến dần vào, vì vậy khi gia công những chi tiết có chiều dài lớn và đường kính nhỏ, phôi rất dễ bị rung, cong hoặc vênh, dẫn đến sai số. Trong khi đó, máy tiện kiểu Thụy Sỹ giữ chặt phôi ngay sát vị trí dao cắt nhờ guide bushing, giúp giảm thiểu tối đa rung động và đảm bảo độ cứng vững trong suốt quá trình gia công. Chính vì vậy, dòng máy này có thể gia công chính xác các chi tiết siêu nhỏ, siêu dài mà các loại máy tiện khác khó đáp ứng.

Ngoài ra, máy tiện kiểu Thụy Sỹ thường được thiết kế để đạt độ chính xác và độ lặp lại cực cao, đáp ứng tiêu chuẩn sản xuất của các ngành đòi hỏi khắt khe như thiết bị y tế, công nghiệp đồng hồ, linh kiện điện tử và phụ tùng ô tô. Một ưu điểm khác là năng suất: nhờ khả năng bố trí nhiều dao cắt hoạt động đồng thời, máy cho phép gia công liên tục, rút ngắn chu kỳ sản xuất và tiết kiệm chi phí nhân công. Có thể nói, sự khác biệt nằm ở guide bushing đã biến máy tiện CNC kiểu Thụy Sỹ thành giải pháp lý tưởng cho những nhà xưởng cần độ chính xác tuyệt đối, năng suất cao và sản phẩm đồng đều hơn so với máy tiện truyền thống.

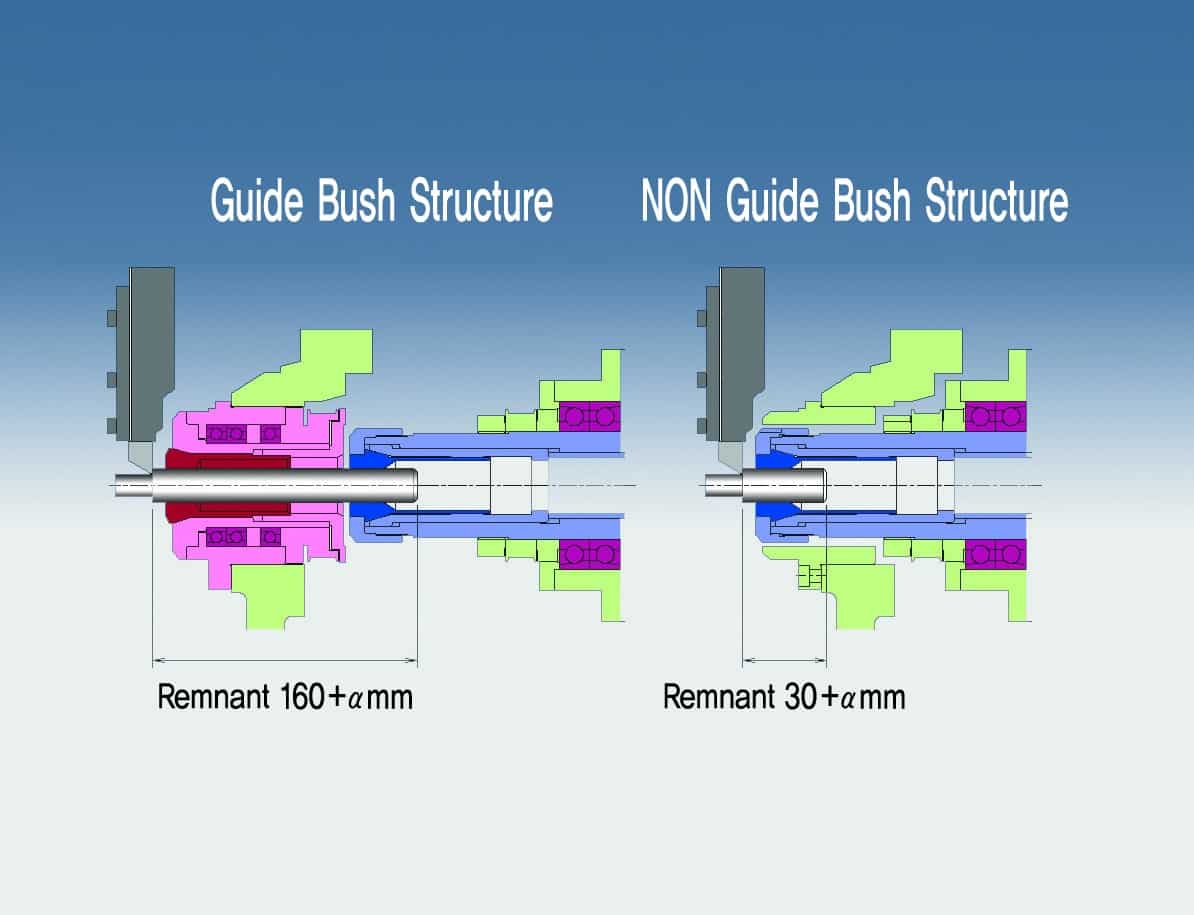

Guide Bushing đã trở thành yếu tố tạo nên tính vượt trội của máy tiện CNC kiểu Thụy Sỹ

Nguồn gốc linh kiện của máy tiện CNC kiểu Thụy Sỹ có đáng tin cậy không?

Một trong những yếu tố khiến nhiều chủ doanh nghiệp yên tâm khi đầu tư vào máy tiện CNC kiểu Thụy Sỹ chính là chất lượng linh kiện. Khác với các dòng máy phổ thông thường sử dụng chi tiết từ nhiều nguồn khác nhau, máy Swiss-type thường được lắp ráp với các bộ phận then chốt nhập khẩu từ châu Âu, Nhật Bản hoặc những nhà cung cấp đạt chuẩn quốc tế. Các linh kiện quan trọng như hệ thống dẫn hướng, trục chính, ổ bi chính xác cao, hệ thống điều khiển CNC… đều có chứng nhận xuất xứ rõ ràng, đảm bảo tuổi thọ dài và độ ổn định trong quá trình vận hành. Nhờ vậy, máy ít gặp sự cố hỏng hóc vặt, giảm chi phí bảo dưỡng và đặc biệt là duy trì độ chính xác cao suốt thời gian dài. Với doanh nghiệp cơ khí, đây là yếu tố quan trọng giúp đơn hàng luôn ổn định về chất lượng, tránh rủi ro trễ tiến độ và xây dựng uy tín với khách hàng.

Máy tiện CNC kiểu Thụy Sỹ có khó vận hành và cần nhiều thợ lành nghề không?

Thoạt nghe “máy kiểu Thụy Sỹ” thường khiến người ta nghĩ tới một hệ thống phức tạp, khó lập trình và chỉ phù hợp với đội ngũ kỹ sư giàu kinh nghiệm. Nhưng thực tế, các dòng máy Swiss-type hiện đại được thiết kế với giao diện điều khiển CNC thân thiện, hỗ trợ nhiều ngôn ngữ và có sẵn các chu trình lập trình mẫu cho tiện trục dài, tiện ren, tiện côn… giúp rút ngắn thời gian đào tạo. Ngoài ra, một máy Swiss-type có thể thay thế cùng lúc nhiều công đoạn, nên doanh nghiệp không cần đội ngũ vận hành đông đảo mà chỉ cần một vài kỹ thuật viên nắm vững thao tác CNC cơ bản. Các hãng cung cấp máy cũng thường đi kèm dịch vụ đào tạo vận hành và bảo trì, đảm bảo người mới có thể tiếp cận nhanh chóng. Nhờ vậy, thay vì tốn thêm chi phí thuê thợ bậc cao, doanh nghiệp vừa và nhỏ vẫn hoàn toàn có thể làm chủ dòng máy này sau thời gian ngắn triển khai.

Máy tiện CNC kiểu Thụy Sỹ có phù hợp cho các doanh nghiệp vừa và nhỏ với ngân sách hạn chế không?

Máy tiện CNC kiểu Thụy Sỹ thường được biết đến với công nghệ tiên tiến và độ chính xác vượt trội, nên nhiều doanh nghiệp nhỏ e ngại rằng mức giá sẽ cao so với khả năng đầu tư. Tuy nhiên, trên thực tế, các nhà sản xuất hiện nay đã đưa ra nhiều dòng máy với cấu hình linh hoạt, tối ưu chi phí nhưng vẫn đảm bảo chất lượng gia công chuẩn châu Âu. Điểm đáng chú ý là máy Swiss-type có khả năng thay thế cùng lúc nhiều thiết bị khác nhờ tích hợp nhiều trục và dao trên cùng một máy, giảm nhu cầu đầu tư dàn máy riêng lẻ. Nhờ đó, dù chi phí ban đầu cao hơn so với máy tiện thông thường, nhưng xét về lâu dài, máy tiện kiểu Thụy Sỹ giúp tiết kiệm mặt bằng, nhân công và giảm sai hỏng sản phẩm — phù hợp ngay cả với các doanh nghiệp cơ khí vừa và nhỏ có tầm nhìn dài hạn.

Công ty có hỗ trợ lắp đặt và đào tạo vận hành không?

Khi mua máy CNC tại Công ty Cổ phần Thương mại và Sản xuất Công nghiệp Thăng Long, khách hàng được hỗ trợ lắp đặt tận nơi, căn chỉnh máy chính xác và hướng dẫn vận hành từ đội ngũ kỹ thuật nhiều kinh nghiệm. Ngoài đào tạo thao tác cơ bản, chúng tôi còn tư vấn giải pháp sử dụng máy an toàn, hiệu quả và bền lâu. Nhờ đó, khách hàng hoàn toàn yên tâm khi đầu tư, vừa tiết kiệm thời gian làm quen, vừa đảm bảo khai thác tối đa công suất máy ngay từ đầu. Đây cũng chính là cam kết của Thăng Long trong việc đồng hành lâu dài cùng sự phát triển của các xưởng cơ khí.
