Chiều sâu cắt là thông số quan trọng của chế độ gia công, ảnh hưởng trực tiếp đến lượng vật liệu bóc tách, lực cắt, công suất máy, độ rung, tuổi bền dao và chất lượng bề mặt. Tuy nhiên, để hiểu đúng chiều sâu cắt là gì trong phay CNC, cần phân biệt chiều sâu cắt dọc trục với chiều rộng cắt hướng kính. Bài viết dưới đây sẽ giải thích chiều sâu cắt khi phay, phân tích ảnh hưởng của thông số này và hướng dẫn cách lựa chọn, điều chỉnh theo từng nguyên công, loại dao, vật liệu và điều kiện máy thực tế.

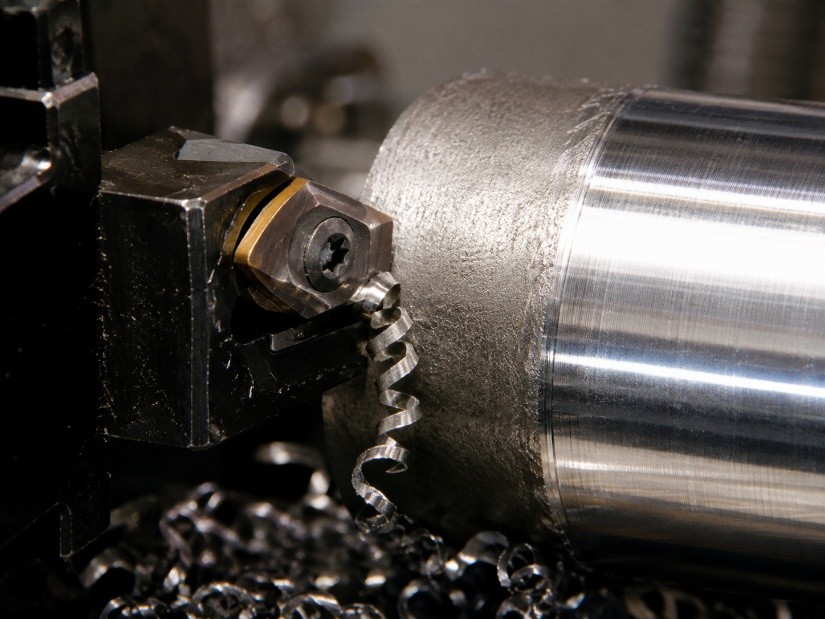

Chiều sâu cắt là gì?

Chiều sâu cắt là mức độ lưỡi dao ăn vào lớp vật liệu cần bóc trong một lượt gia công, thường được tính bằng mm. Khi tìm hiểu chiều sâu cắt là gì, cần phân biệt thông số của từng lượt cắt với tổng lượng dư cần loại bỏ. Nếu lượng dư 6 mm được bóc qua ba lượt bằng nhau thì chiều sâu cắt của mỗi lượt là 2 mm, không phải 6 mm.

Bản chất và đơn vị của chiều sâu cắt

Về bản chất, chiều sâu cắt xác định kích thước lớp vật liệu được loại bỏ trong một lần dao đi qua. Thông số này ảnh hưởng trực tiếp đến lượng vật liệu bóc tách, lực cắt, công suất cần thiết, độ võng dao, rung động và thời gian gia công.

Chiều sâu cắt khi phay được xác định theo vị trí tương đối giữa dao và phôi. Trong gia công phay CNC, thông số được thiết lập thông qua cao độ và khoảng dịch chuyển của đường chạy dao. Đơn vị thường dùng cho chiều sâu cắt khi phay là mm.

>> Máy khoan đứng LUZHONG Z50C/1 series có khả năng khoan lỗ đường kính từ 32 mm đến 45 mm, dòng máy này đáp ứng tốt cả những xưởng nhỏ mới đầu tư lẫn các nhà máy sản xuất quy mô lớn.

Chiều sâu cắt khi phay có những thành phần nào?

Chiều sâu cắt khi phay không nên được hiểu bằng một giá trị duy nhất. Quá trình phay có chiều sâu cắt dọc trục, ký hiệu ap, và chiều rộng cắt hướng kính, ký hiệu ae. Hai thông số này thể hiện mức độ dao tham gia vào phôi theo hai phương khác nhau và cùng ảnh hưởng đến tải cắt.

Khi phay rãnh bằng toàn bộ đường kính dao, chiều rộng cắt hướng kính bằng đường kính dao. Khi phay cạnh, chiều sâu cắt khi phay có thể được bố trí theo hướng dọc trục lớn hơn nhưng chiều rộng cắt hướng kính nhỏ hơn. Việc lựa chọn phải phù hợp với loại dao, vật liệu và khả năng của máy.

Phân biệt chiều sâu cắt với các thông số khác

Chiều sâu cắt thể hiện mức độ dao ăn vào vật liệu, còn tốc độ cắt thể hiện vận tốc tương đối tại lưỡi cắt. Lượng chạy dao thể hiện tốc độ hoặc quãng dịch chuyển tương đối giữa dao và phôi. Ba thông số có ý nghĩa khác nhau nhưng phải được lựa chọn đồng thời.

Phân biệt chiều sâu cắt dọc trục và chiều rộng cắt hướng kính

Khi tìm hiểu chiều sâu cắt là gì trong phay CNC, cần phân biệt chiều sâu cắt dọc trục ap và chiều rộng cắt hướng kính ae. Hai thông số cùng thể hiện mức độ dao tham gia vào phôi nhưng được đo theo hai phương khác nhau. Nếu chỉ ghi một giá trị chiều sâu cắt khi phay mà không xác định đó là ap hay ae, người vận hành có thể đánh giá sai tải cắt và khả năng làm việc của dao.

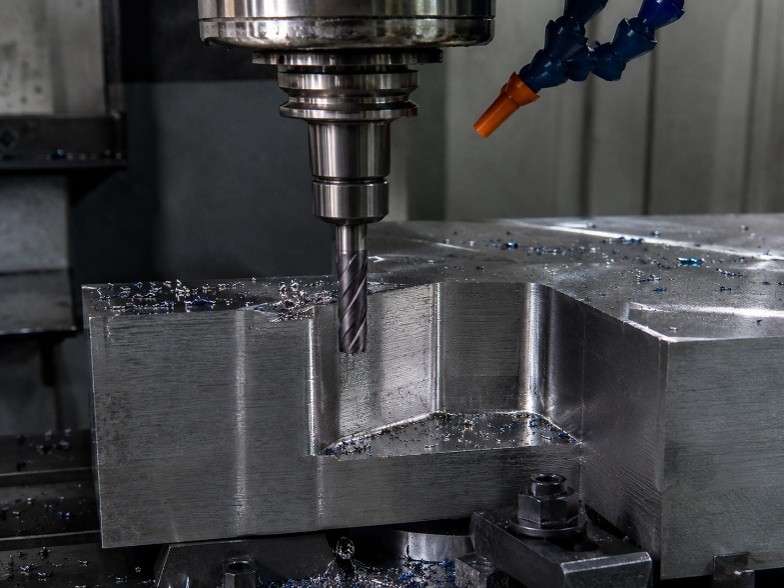

Chiều sâu cắt dọc trục ap

Chiều sâu cắt dọc trục ap là khoảng dao tham gia vào phôi theo phương song song với trục dao, đơn vị mm. Với dao phay ngón gia công vai hoặc thành đứng, ap thể hiện chiều dài lưỡi cắt đang tiếp xúc với vật liệu theo phương trục. Khi phay mặt phẳng, ap tương ứng với chiều dày lớp vật liệu được bóc theo chiều sâu của lượt cắt.

Giới hạn ap phụ thuộc vào chiều dài lưỡi cắt, đường kính dao, số me, hình dạng lưỡi cắt, độ nhô dao, vật liệu phôi và độ cứng vững của hệ thống. Chiều sâu cắt khi phay theo phương dọc trục quá lớn có thể làm tăng lực cắt, công suất cần thiết, độ võng và rung động.

>> Máy khoan đứng LUZHONG Z51B/1 series là dòng thiết bị gia công kim loại chuyên dụng, được nhiều xưởng cơ khí và doanh nghiệp sản xuất tin dùng nhờ khả năng khoan lỗ chính xác, ổn định và hiệu suất cao

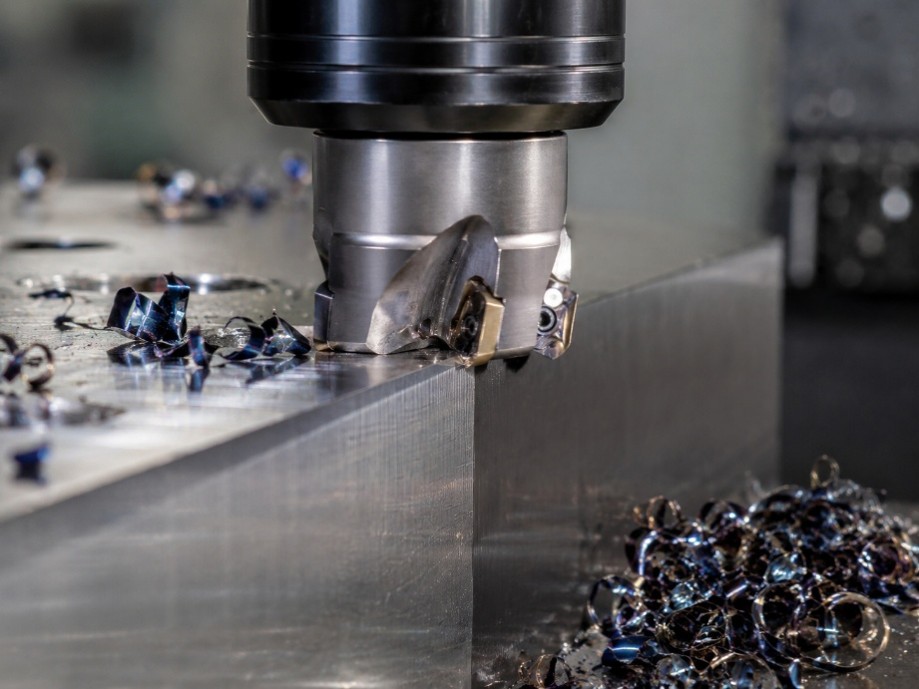

Chiều rộng cắt hướng kính ae

Chiều rộng cắt hướng kính ae là phần chiều rộng dao tham gia vào phôi theo phương vuông góc với trục dao, đơn vị mm. Thông số này thường được xác định theo khoảng dịch ngang giữa các đường chạy dao hoặc theo tỷ lệ so với đường kính dao.

Khi phay rãnh toàn chiều rộng, ae bằng đường kính dao. Khi phay cạnh, ae chỉ chiếm một phần đường kính dao. Thay đổi ae làm thay đổi góc tiếp xúc giữa dao và phôi, số răng đồng thời tham gia cắt, chiều dày phoi thực tế và tải tác động lên dao.

So sánh ap và ae trong phay CNC

Tiêu chí	Chiều sâu cắt dọc trục ap	Chiều rộng cắt hướng kính ae
Hướng đo	Song song với trục dao	Vuông góc với trục dao
Ý nghĩa	Mức dao ăn sâu theo phương trục	Phần chiều rộng dao tiếp xúc với phôi
Giới hạn chính	Chiều dài lưỡi cắt, độ nhô và độ cứng vững	Đường kính dao, dạng nguyên công và góc tiếp xúc
Trường hợp điển hình	Phân lớp chiều sâu, phay vai và phay thành	Phay rãnh, phay cạnh và dịch ngang đường dao
Ảnh hưởng nổi bật	Lực cắt, công suất và độ võng dao	Tải trên răng, chiều dày phoi và khả năng thoát phoi

Mối quan hệ giữa ap và ae

Chiều sâu cắt khi phay phải được lựa chọn bằng cách kết hợp ap và ae. Phay rãnh có ae lớn nên ap thường phải được kiểm soát chặt hơn. Phay cạnh có ae nhỏ có thể cho phép sử dụng ap lớn hơn nếu dao, máy, đồ gá và đường chạy dao đáp ứng.

Hiểu đúng chiều sâu cắt là gì và phân biệt rõ hai hướng tham gia cắt giúp lựa chọn thông số phù hợp cho từng nguyên công. Không nên tăng đồng thời ap và ae khi chưa kiểm tra công suất trục chính, độ võng dao, độ chắc chắn của phôi và khả năng thoát phoi.

>> Máy phay đứng vạn năng LUZHONG X5036 series được thiết kế chắc chắn, phù hợp cho nhiều nhu cầu gia công cơ khí từ chi tiết đơn giản đến phức tạp.

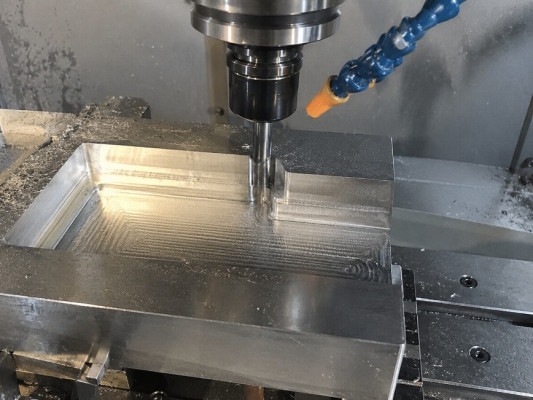

Chiều sâu cắt khi phay ảnh hưởng như thế nào?

Sau khi hiểu chiều sâu cắt là gì, cần xác định tác động của thông số này đến toàn bộ quá trình gia công. Chiều sâu cắt khi phay ảnh hưởng trực tiếp đến lượng vật liệu bóc tách, lực cắt, công suất máy, độ rung, tuổi bền dao, độ chính xác và chất lượng bề mặt.

Ảnh hưởng đến năng suất gia công

Khi tốc độ chạy dao không đổi, tăng chiều sâu cắt dọc trục ap hoặc chiều rộng cắt hướng kính ae sẽ làm tăng lượng vật liệu được bóc tách trong một đơn vị thời gian. Chiều sâu cắt khi phay lớn hơn cũng có thể giảm số lượt chạy dao và rút ngắn thời gian gia công.

Tuy nhiên, năng suất không chỉ phụ thuộc vào lượng vật liệu bóc tách. Nếu chiều sâu cắt quá lớn gây rung động, mẻ dao, sai kích thước hoặc phải dừng máy thường xuyên thì hiệu quả sản xuất có thể giảm. Vì vậy, chiều sâu cắt khi phay chỉ mang lại năng suất cao khi quá trình cắt duy trì ổn định.

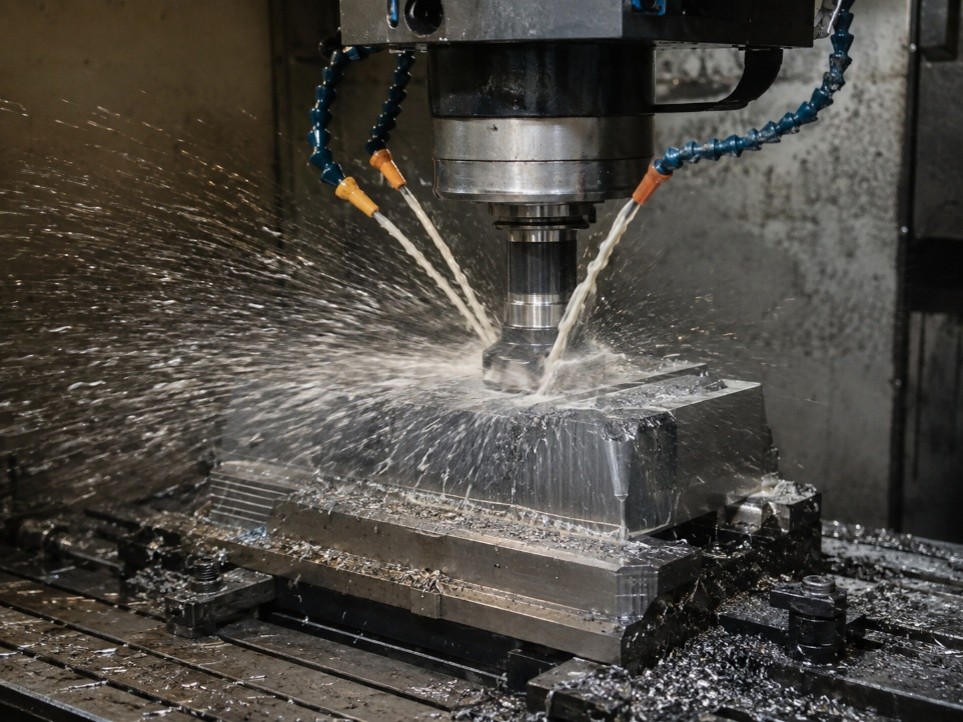

Ảnh hưởng đến lực cắt và công suất máy

Tăng ap làm tăng chiều dài lưỡi dao tham gia cắt, còn tăng ae làm tăng vùng tiếp xúc theo phương hướng kính. Cả hai thay đổi đều có thể làm lực cắt, mô-men và công suất cần thiết tăng lên. Mức tăng thực tế phụ thuộc vào vật liệu phôi, hình dạng dao, lượng chạy dao, tốc độ cắt và góc tiếp xúc.

Nếu chiều sâu cắt khi phay vượt quá khả năng của trục chính hoặc hệ thống gá, máy có thể bị quá tải, giảm tốc độ quay hoặc xuất hiện rung động. Vì vậy, khi lựa chọn chiều sâu cắt, cần kiểm tra đồng thời công suất, mô-men trục chính và tải tác động lên dao.

>> Máy tiện vạn năng LUZHONG C61 series  là dòng máy tiện cơ phù hợp với các xưởng cơ khí cần gia công chi tiết dạng trục, bạc, puly, mặt bích, ren và phụ tùng thay thế theo bản vẽ.

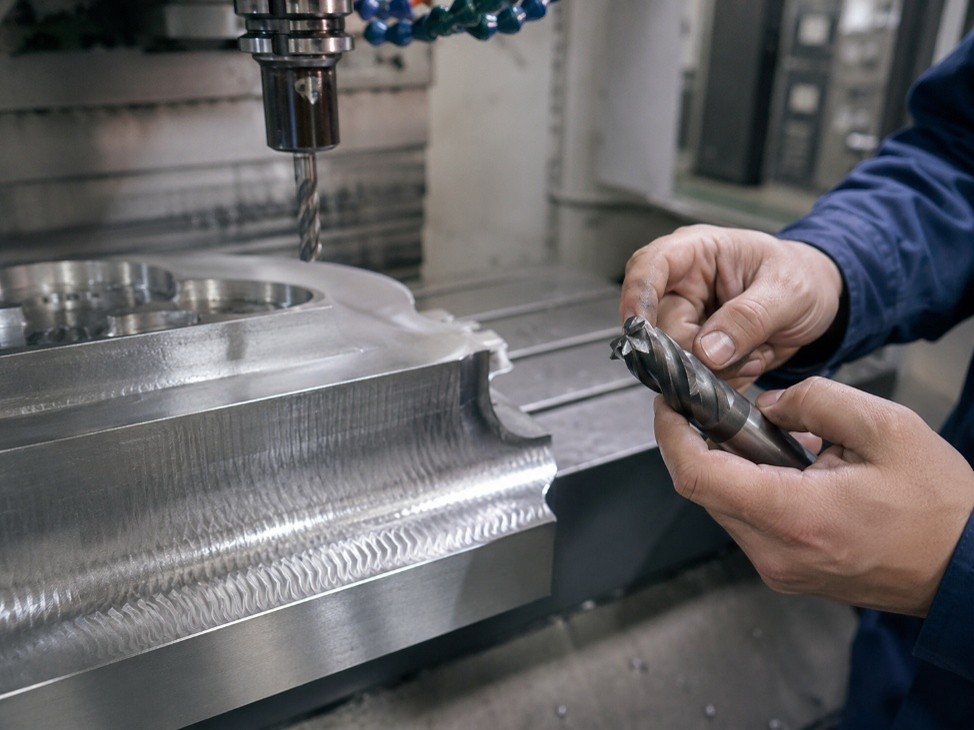

Ảnh hưởng đến độ rung và tuổi bền dao

Chiều sâu cắt khi phay tăng làm tải tác động lên dao và chi tiết lớn hơn. Dao có đường kính nhỏ, độ nhô dài hoặc được gá bằng đầu kẹp kém cứng vững dễ bị uốn và rung. Với chi tiết thành mỏng, lực cắt còn có thể làm chi tiết biến dạng trong quá trình gia công.

Chiều sâu cắt lớn không phải lúc nào cũng làm tuổi bền dao giảm. Chiến lược sử dụng ap lớn kết hợp ae nhỏ có thể phân bố mòn trên phần lưỡi cắt dài hơn. Ngược lại, phay rãnh với ae bằng toàn bộ đường kính dao tạo tải lớn và khiến phoi khó thoát. Tuổi bền dao vì vậy phụ thuộc vào sự kết hợp giữa ap, ae, đường chạy dao và khả năng thoát phoi.

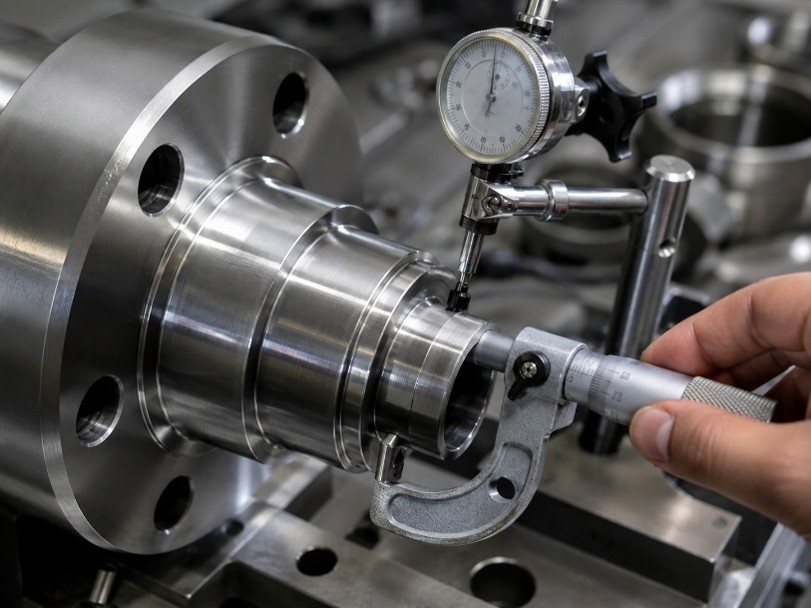

Ảnh hưởng đến độ nhám và độ chính xác

Chiều sâu cắt không phải yếu tố duy nhất quyết định độ nhám. Ảnh hưởng của chiều sâu cắt khi phay đến bề mặt thường xuất hiện thông qua lực cắt, độ võng dao, rung động, nhiệt và tình trạng mòn của lưỡi cắt. Khi hệ thống mất ổn định, bề mặt có thể xuất hiện vết rung, sai kích thước hoặc độ vuông của thành không đạt yêu cầu.

Khi phay bề mặt cong bằng dao cầu, chiều rộng cắt hướng kính và bước dịch ngang còn ảnh hưởng đến chiều cao nhấp nhô còn lại. Do đó, hiểu đúng chiều sâu cắt là gì giúp người vận hành đánh giá đồng thời năng suất, độ ổn định và chất lượng thay vì chỉ cố gắng tăng lượng vật liệu bóc tách.

>> Máy tiện vạn năng LUZHONG CM6241 series được thiết kế để đáp ứng đa dạng nhu cầu gia công trong các xưởng cơ khí vừa và lớn.

Chọn chiều sâu cắt khi phay theo từng nguyên công

Chiều sâu cắt khi phay không thể được lựa chọn bằng một giá trị chung cho mọi nguyên công. Trước khi thiết lập thông số, cần xác định vật liệu phôi, loại dao, đường kính dao, chiều dài lưỡi cắt, số me, độ nhô dao, công suất máy, độ cứng vững của hệ thống gá và khả năng thoát phoi.

Chọn chiều sâu cắt khi phay thô, bán tinh và phay tinh

• Phay thô: Chiều sâu cắt được ưu tiên theo khả năng bóc vật liệu nhưng không được vượt quá tải cho phép của dao và máy. Cần để lại lượng dư đều cho các bước tiếp theo.
• Phay bán tinh: Chiều sâu cắt khi phay bán tinh phải loại bỏ phần vật liệu còn lại sau phay thô, làm đều lượng dư và chuẩn bị bề mặt ổn định cho nguyên công tinh.
• Phay tinh: Chiều sâu cắt thường nhỏ hơn để kiểm soát lực, độ võng và chất lượng bề mặt. Khi phay tinh thành đứng, có thể sử dụng chiều sâu dọc trục lớn kết hợp chiều rộng cắt hướng kính nhỏ nếu dao và hệ thống gá đủ cứng vững.

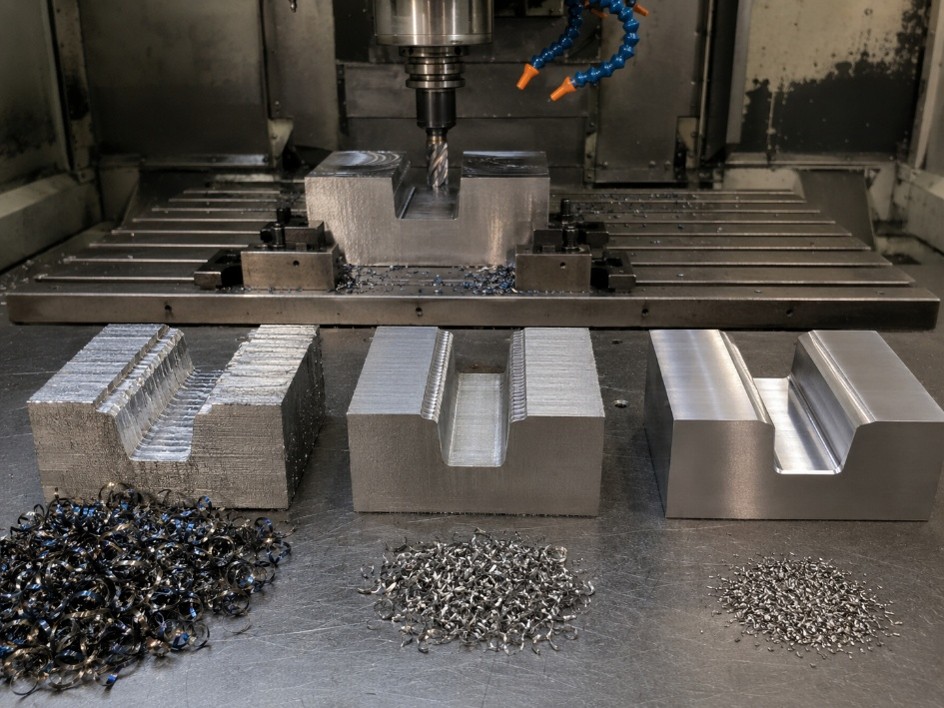

Chiều sâu cắt khi phay thô, bán tinh và phay tinh

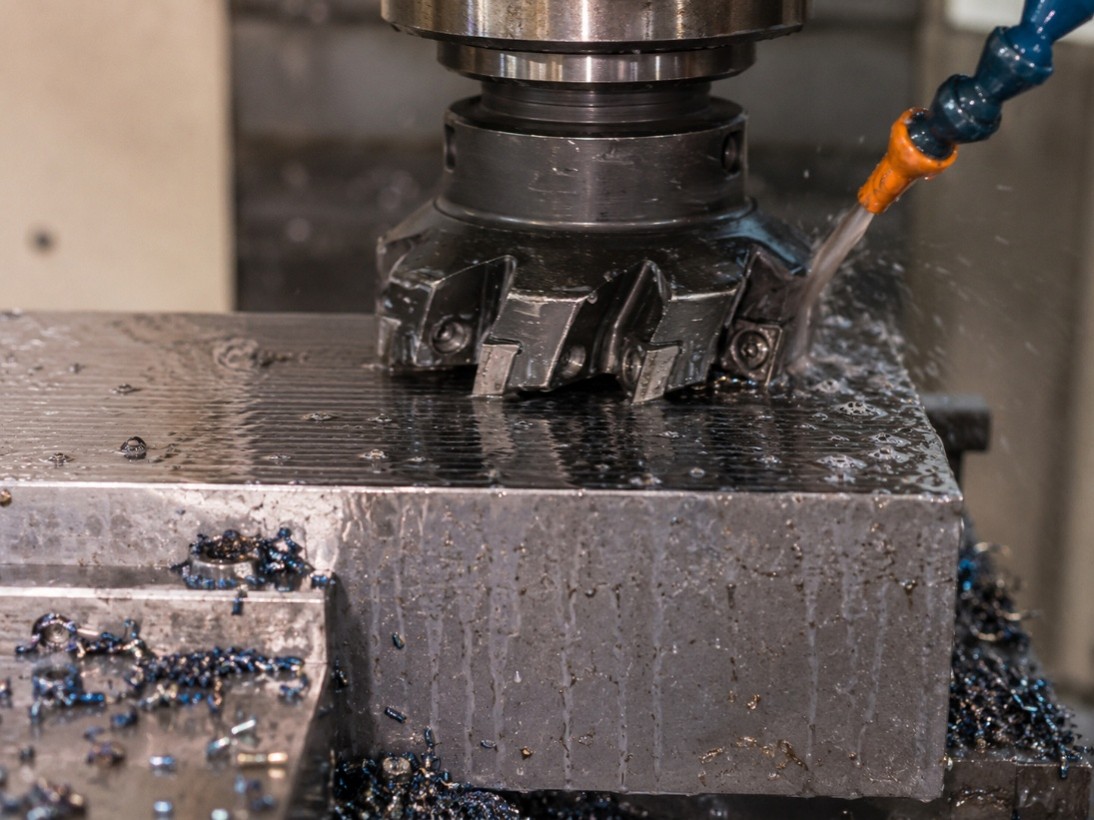

Chiều sâu cắt khi phay mặt

Khi phay mặt, chiều sâu cắt dọc trục ap thể hiện chiều dày lớp vật liệu được bóc khỏi bề mặt trong một lượt. Giá trị này phải nằm trong giới hạn chiều dài lưỡi cắt hoặc khả năng làm việc của mảnh dao. Nếu lượng dư lớn hơn giới hạn cho phép, cần chia thành nhiều lượt thay vì tăng chiều sâu cắt khi phay quá mức.

Chiều rộng cắt hướng kính ae được lựa chọn theo đường kính dao, bề rộng bề mặt và vị trí đặt dao so với phôi. Khi phay tinh, nên dành một lượt riêng với lượng dư đồng đều để kiểm soát độ phẳng và độ nhám.

>> Máy tiện vạn năng hạng nặng LUZHONG CW61L series có kết cấu bền chắc, chiều rộng dẫn hướng 755 mm và khả năng tải chi tiết đến 6 tấn

Chiều sâu cắt khi phay rãnh và hốc

Khi phay rãnh bằng toàn bộ đường kính dao, ae bằng đường kính dao nên vùng tiếp xúc và tải cắt lớn. Chiều sâu cắt khi phay rãnh thường phải thấp hơn so với phay cạnh trong cùng điều kiện dao và vật liệu. Cần đặc biệt kiểm soát khả năng thoát phoi để tránh phoi bị cắt lại, kẹt rãnh hoặc gây gãy dao.

Khi phay hốc, tải cắt có thể tăng tại góc và vùng chuyển hướng. Chiều sâu cắt nên được kết hợp với đường chạy dao duy trì mức tiếp xúc ổn định. Hốc sâu cần được chia lớp phù hợp với chiều dài lưỡi cắt, độ nhô dao và khả năng đưa phoi ra khỏi vùng gia công.

Chiều sâu cắt khi phay cạnh và phay vai

Phay cạnh và phay vai cho phép kết hợp chiều sâu cắt dọc trục ap lớn với chiều rộng cắt hướng kính ae nhỏ hơn. Cách bố trí này sử dụng phần lưỡi cắt dài hơn và có thể tăng năng suất, nhưng chỉ phù hợp khi dao, đầu kẹp, máy và đường chạy dao đáp ứng.

Nếu dao nhô dài hoặc chi tiết kém cứng vững, chiều sâu cắt khi phay cần được giảm để hạn chế độ võng, vết rung và sai lệch độ vuông của thành. Khi phay tinh thành, nên giữ lượng dư hướng kính nhỏ và ổn định dọc theo toàn bộ đường chạy dao.

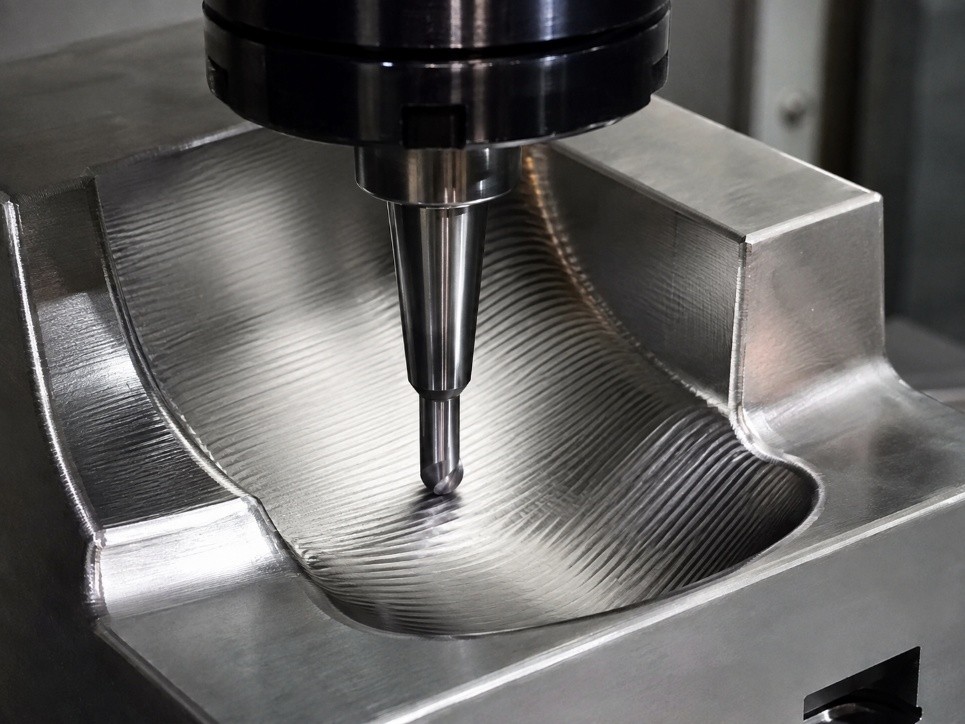

Chiều sâu cắt khi phay bề mặt cong bằng dao cầu

Với dao phay cầu, chiều sâu cắt ảnh hưởng đến vị trí tiếp xúc và đường kính cắt thực tế. Khi lưỡi dao làm việc gần tâm dao, tốc độ cắt thực tế giảm nên điều kiện tạo phoi có thể kém ổn định. Chiều sâu cắt khi phay bề mặt cong phải được lựa chọn theo độ dốc bề mặt, bán kính dao, lượng dư và vị trí tiếp xúc.

Bước dịch ngang giữa các đường chạy dao cũng ảnh hưởng trực tiếp đến chiều cao nhấp nhô còn lại. Vì vậy, khi tìm hiểu chiều sâu cắt là gì trong phay bề mặt cong, cần đánh giá đồng thời chiều sâu dọc trục, bước dịch ngang và chất lượng bề mặt yêu cầu.

Trong mọi nguyên công, nên bắt đầu từ bảng thông số dành cho đúng mã dao và vật liệu phôi. Sau đó mới điều chỉnh chiều sâu cắt khi phay dựa trên tải trục chính, độ rung, hình dạng phoi, độ mòn dao và kết quả đo chi tiết.

>> Máy tiện đứng vạn năng LUZHONG C51 series được đánh giá cao bởi độ ổn định, khả năng vận hành bền bỉ và tính linh hoạt trong gia công nhiều loại chi tiết phức tạp.

Cách điều chỉnh chiều sâu cắt khi phay trong thực tế

Chiều sâu cắt khi phay cần được điều chỉnh sau khi đối chiếu thông số của nhà sản xuất dao với điều kiện thực tế của máy, phôi và hệ thống gá. Không nên chỉ dựa vào cảm giác hoặc một tỷ lệ cố định theo đường kính dao vì khả năng chịu tải thay đổi theo từng loại dao, vật liệu và nguyên công.

Kiểm tra trước khi điều chỉnh chiều sâu cắt

Trước khi tăng hoặc giảm chiều sâu cắt, cần xác định rõ chiều sâu cắt dọc trục ap và chiều rộng cắt hướng kính ae đang sử dụng. Đồng thời kiểm tra:

• Mã dao, đường kính, số me và chiều dài lưỡi cắt.
• Vật liệu, độ cứng và tình trạng bề mặt phôi.
• Độ nhô dao, loại đầu kẹp và độ đảo của dao.
• Phương pháp gá phôi và độ cứng vững của chi tiết.
• Tốc độ cắt, lượng chạy dao và dạng đường chạy dao.
• Tải trục chính, rung động, hình dạng phoi và độ mòn dao.

Việc hiểu rõ chiều sâu cắt là gì và điều kiện cắt hiện tại giúp xác định đúng thông số cần thay đổi, tránh giảm toàn bộ chế độ cắt khi nguyên nhân chỉ nằm ở một yếu tố.

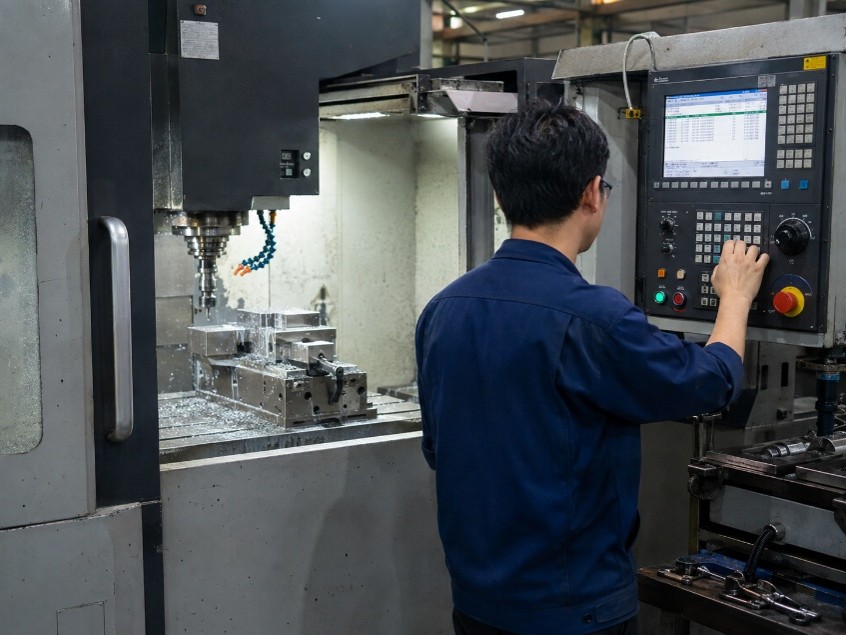

Điều chỉnh chiều sâu cắt

Dấu hiệu chiều sâu cắt khi phay quá lớn

Chiều sâu cắt khi phay có thể đang vượt quá khả năng ổn định khi xuất hiện các dấu hiệu:

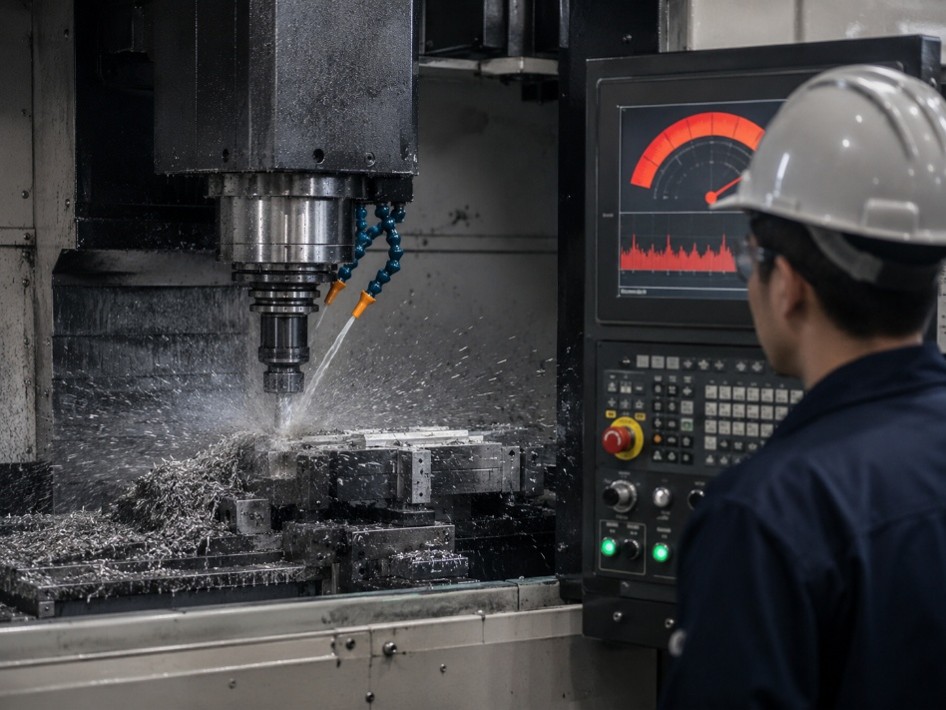

• Tải trục chính tăng cao hoặc tốc độ quay bị giảm khi dao vào phôi.

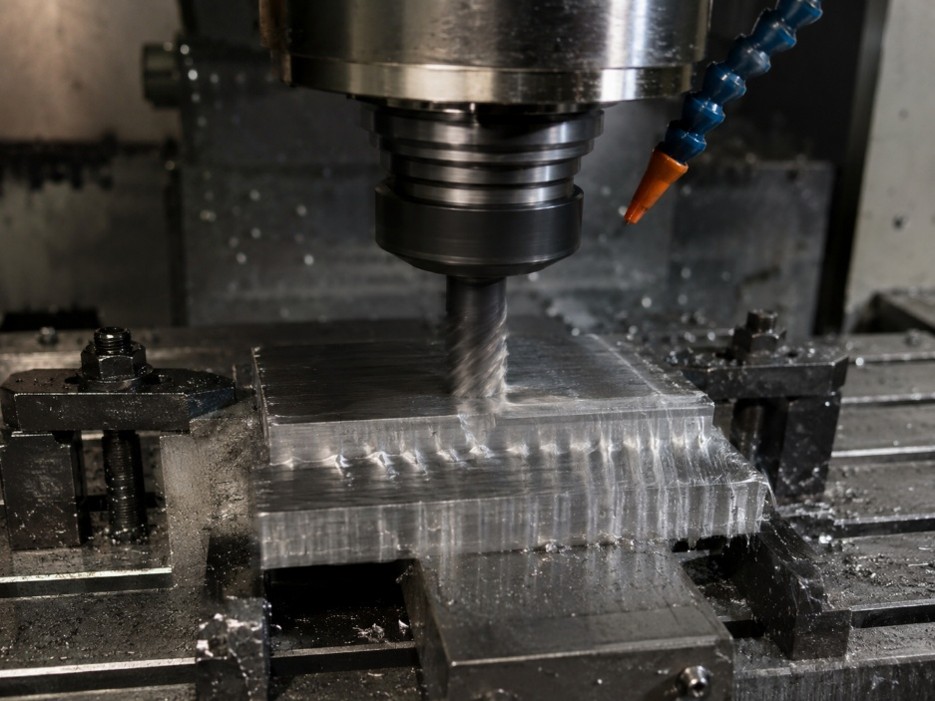

• Dao và chi tiết rung mạnh, xuất hiện âm thanh cắt bất thường.

• Bề mặt có vết rung, thành bị côn hoặc kích thước không ổn định.

>> Máy phay đứng CNC LUZHONG dòng VMC850  xử lý linh hoạt các chi tiết có quy mô lớn mà vẫn giữ độ chính xác.

• Dao mẻ cạnh, gãy hoặc mòn nhanh tại vùng tham gia cắt.

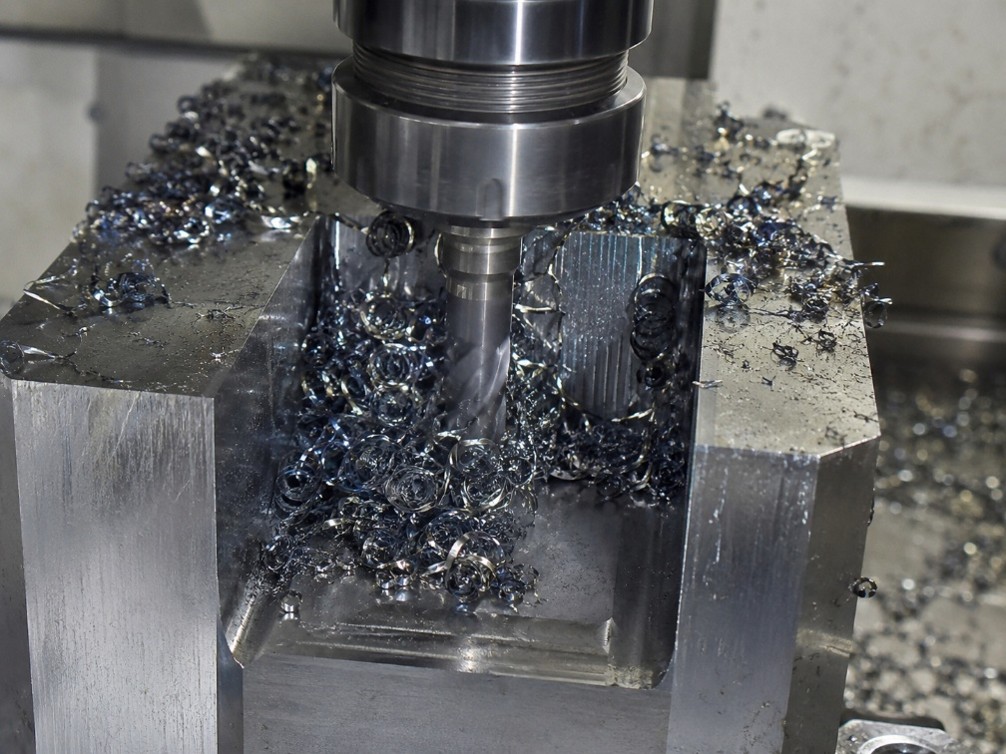

• Phoi bị dồn, kẹt hoặc bị cắt lại trong rãnh và hốc sâu.

• Phôi hoặc đồ gá bị dịch chuyển trong quá trình gia công.

Khi phay rãnh toàn chiều rộng, ae đã bằng đường kính dao nên thường phải giảm ap, cải thiện thoát phoi hoặc thay đổi phương án chạy dao. Khi phay cạnh, có thể giảm ae và duy trì ap ở mức phù hợp để giảm tải hướng kính.

Dấu hiệu chiều sâu cắt chưa khai thác hết khả năng

Chiều sâu cắt khi phay có thể được xem xét tăng khi tải trục chính ổn định, dao không rung, phoi thoát tốt, kích thước đạt yêu cầu nhưng số lượt chạy dao và thời gian gia công vẫn quá lớn. Một dấu hiệu khác là dao chỉ mòn tập trung trên một đoạn rất ngắn của lưỡi cắt trong khi phần còn lại gần như chưa làm việc.

Trong trường hợp này, có thể tăng dần ap hoặc ae trong giới hạn của đúng mã dao. Không nên tăng đồng thời cả hai vì sẽ khó xác định nguyên nhân nếu lực cắt, rung động hoặc độ mòn thay đổi.

>> Máy tiện ren ống LUZHONG dòng Q1313  là lựa chọn hiệu quả cho việc gia công các loại ống vừa và lớn trong ngành công nghiệp nặng.

Trình tự điều chỉnh chiều sâu cắt an toàn

• Bắt đầu từ thông số khuyến nghị cho đúng dao và vật liệu.
• Chỉ thay đổi ap hoặc ae trong mỗi lần chạy thử.
• Tăng từng bước nhỏ, không vượt giới hạn chiều dài lưỡi cắt và khả năng của máy.
• Theo dõi tải trục chính, rung động, phoi, độ mòn dao và kết quả đo chi tiết.
• Giữ lại thông số ổn định cho từng tổ hợp dao, vật liệu và nguyên công.
• Giảm chiều sâu cắt khi phay nếu tải hoặc độ rung tăng bất thường, sau đó kiểm tra lại độ nhô dao, đầu kẹp và đồ gá.

Không có một giá trị chiều sâu cắt khi phay phù hợp cho mọi máy và mọi loại dao. Giá trị sử dụng cuối cùng phải đáp ứng đồng thời năng suất, tuổi bền dao, độ ổn định và yêu cầu kỹ thuật của chi tiết.

Tối ưu chiều sâu cắt để nâng cao hiệu quả phay CNC

Hiểu đúng chiều sâu cắt là gì và phân biệt rõ chiều sâu cắt dọc trục ap với chiều rộng cắt hướng kính ae giúp lựa chọn thông số phù hợp cho từng nguyên công. Chiều sâu cắt khi phay cần được xác định theo vật liệu, loại dao, công suất máy, độ cứng vững, khả năng thoát phoi và yêu cầu bề mặt. Trong quá trình gia công, nên điều chỉnh từng thông số theo tải trục chính, độ rung, độ mòn dao và kết quả đo thực tế để cân bằng năng suất với chất lượng.
