Trong quá trình vận hành máy phay CNC, xưởng có thể gặp nhiều lỗi khác nhau như trục chính không quay, trục X/Y/Z chạy sai vị trí, máy báo lỗi biến tần, lỗi bộ truyền động, lỗi cảm biến hoặc không về gốc được. Một số lỗi hiển thị rõ bằng mã cảnh báo trên màn hình điều khiển, nhưng cũng có những lỗi chỉ thể hiện qua tiếng ồn, rung, quá nhiệt, máy dừng ngắt quãng hoặc chất lượng bề mặt gia công bất thường.

Để xử lý đúng, người vận hành cần phân nhóm lỗi theo từng hệ thống như trục chính, trục chuyển động, bộ truyền động, biến tần, cảm biến, công tắc hành trình và bộ mã hóa. Bài viết này sẽ tổng hợp các lỗi thường gặp trên máy phay CNC, dấu hiệu nhận biết, nguyên nhân phổ biến và quy trình kiểm tra ban đầu để xưởng hạn chế xử lý nhầm, giảm thời gian dừng máy và đảm bảo an toàn khi gia công.

Khi nào có thể xem là lỗi máy phay CNC?

Có thể xem là lỗi máy phay CNC khi máy xuất hiện trạng thái bất thường trong quá trình khởi động, về gốc máy, chạy trục, quay trục chính, thay dao hoặc gia công thực tế. Lỗi có thể hiển thị trực tiếp bằng mã cảnh báo trên màn hình điều khiển, nhưng cũng có trường hợp máy chưa báo lỗi rõ ràng mà chỉ thể hiện qua tiếng ồn, rung, sai vị trí, trục chạy không ổn định hoặc chất lượng bề mặt gia công thay đổi bất thường.

Khi máy phay CNC có dấu hiệu bất thường, xưởng không nên chỉ xóa cảnh báo rồi chạy tiếp. Việc cần làm trước là xác định lỗi xuất hiện ở thời điểm nào, thuộc nhóm trục chính, trục X/Y/Z, bộ truyền động, biến tần, cảm biến hay điều kiện vận hành. Cách phân nhóm này giúp tránh xử lý nhầm, ví dụ lỗi bề mặt gia công có thể đến từ trục chính, dao cắt, đầu kẹp dao, chế độ cắt hoặc gá phôi, chứ không nhất thiết là hỏng máy.

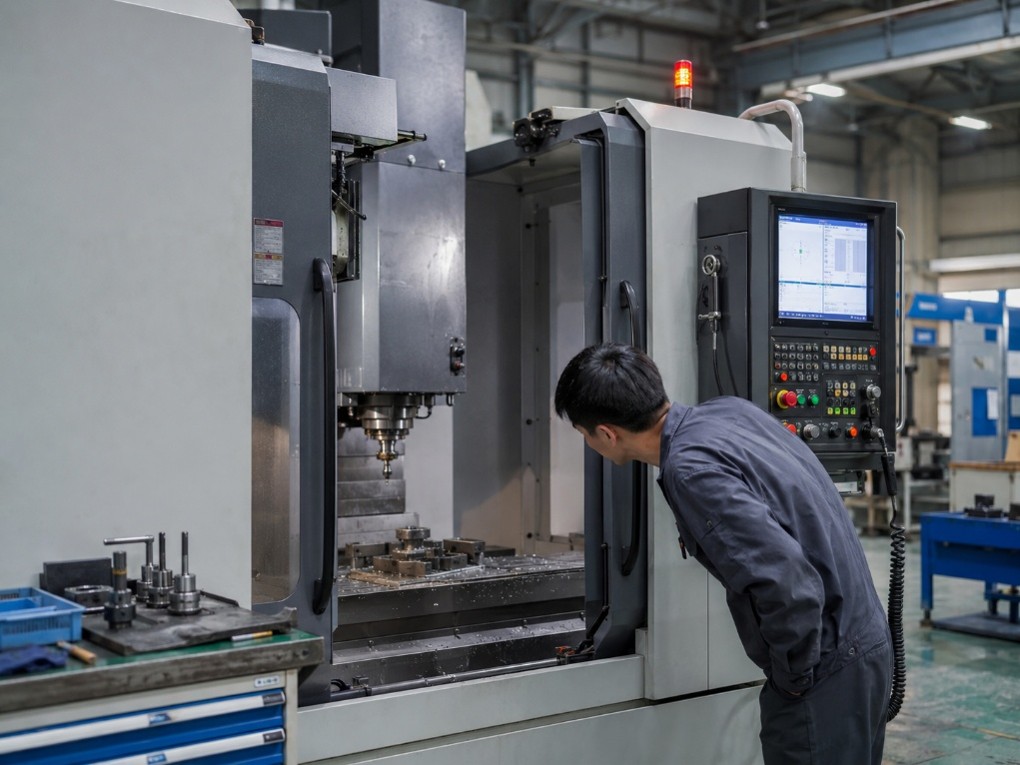

Lỗi máy phay CNC

Lỗi có mã cảnh báo trên màn hình điều khiển

Dạng dễ nhận biết nhất là máy hiển thị mã cảnh báo hoặc thông báo lỗi trên màn hình điều khiển. Các mã này có thể liên quan đến trục chính, trục X/Y/Z, động cơ điều khiển trục, bộ truyền động, biến tần, cảm biến, công tắc hành trình, bộ mã hóa, nguồn điện, nhiệt độ hoặc điều kiện an toàn của máy.

Ví dụ, máy có thể báo lỗi khi trục không về gốc được, trục chạy sai vị trí, trục chính không đạt tốc độ yêu cầu, bộ truyền động báo quá tải, cảm biến không nhận tín hiệu hoặc công tắc hành trình đang ở trạng thái bất thường. Với nhóm lỗi này, người vận hành cần ghi lại đúng mã lỗi, thời điểm phát sinh lỗi và trạng thái máy trước khi xử lý. Không nên tự ý thay đổi thông số điều khiển, xóa lỗi liên tục hoặc thay linh kiện khi chưa đối chiếu tài liệu kỹ thuật của đúng hệ điều khiển và đúng model máy.

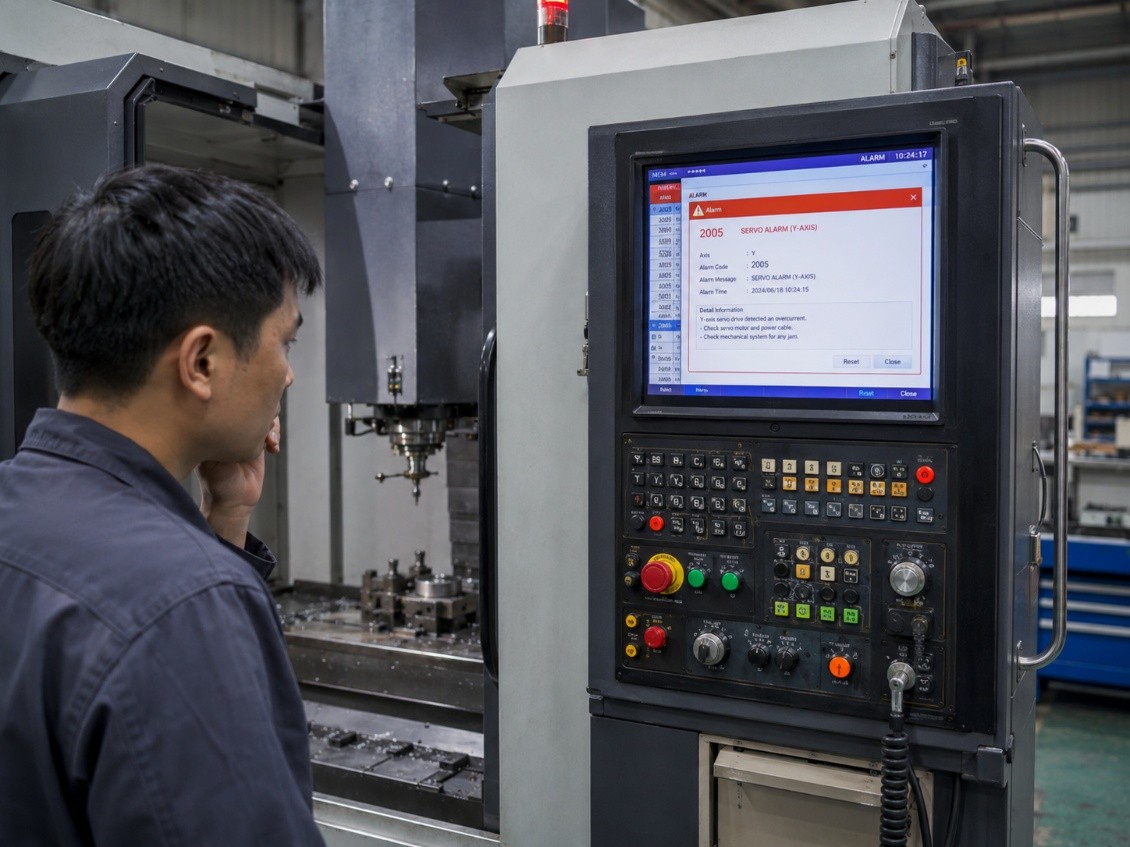

Lỗi có mã cảnh báo trên màn hình điều khiển

Một điểm quan trọng là cùng một mã lỗi có thể cần kiểm tra nhiều vị trí khác nhau. Chẳng hạn, lỗi trục X/Y/Z không chỉ liên quan đến động cơ, mà còn có thể liên quan đến cáp, bộ mã hóa, bộ truyền động, vít me bi, ray dẫn hướng, bôi trơn hoặc va chạm cơ khí. Tương tự, lỗi trục chính không chỉ liên quan đến cụm trục chính, mà còn có thể liên quan đến dao, đầu kẹp dao, dây đai, bôi trơn, bộ truyền động trục chính hoặc tín hiệu phản hồi tốc độ.

Lỗi không báo mã rõ ràng nhưng máy hoạt động bất thường

Không phải lỗi nào của máy phay CNC cũng xuất hiện ngay bằng mã cảnh báo. Có những trường hợp máy vẫn chạy nhưng đã có dấu hiệu bất thường, như trục chính phát tiếng ồn lạ, rung mạnh, nóng hơn bình thường, tải trục chính tăng cao, trục X/Y/Z chạy giật, chạy không đều, bề mặt chi tiết xuất hiện vết rung hoặc kích thước gia công không ổn định.

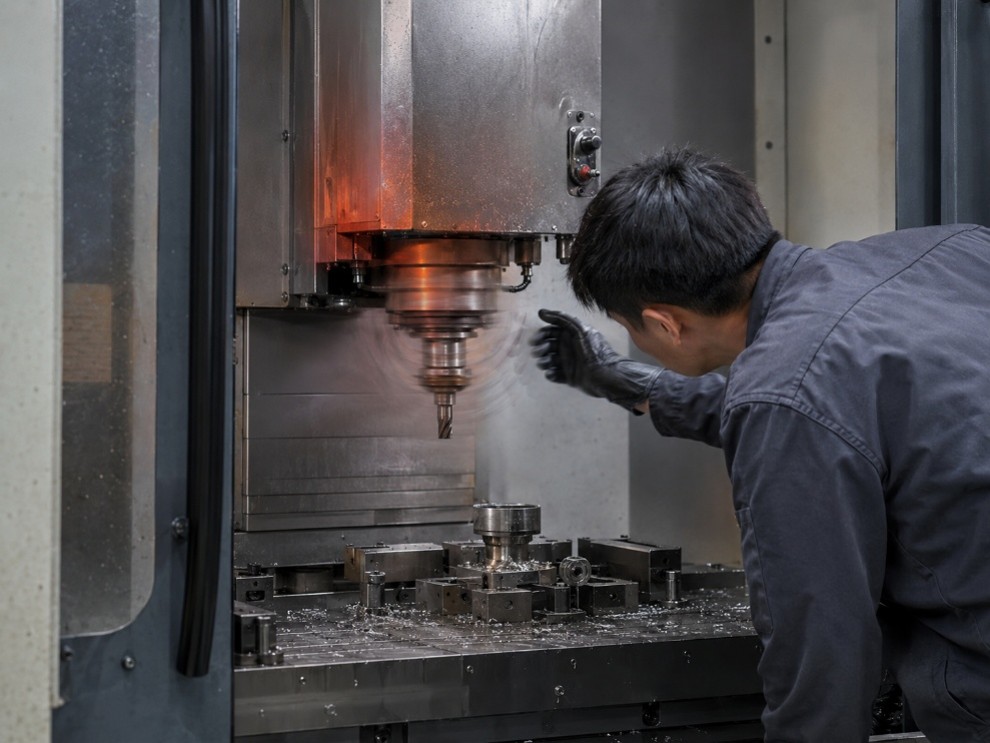

Trục chính phát tiếng ồn lạ, rung mạnh, nóng hơn bình thường

Các dấu hiệu này cần được xem là cảnh báo sớm. Nếu tiếp tục chạy máy khi trục chính rung, trục chuyển động không ổn định hoặc cảm biến lúc nhận lúc không, lỗi có thể nặng hơn và ảnh hưởng đến dao, phôi, đồ gá, hệ truyền động hoặc độ chính xác của máy. Với máy phay CNC, những biểu hiện nhỏ như tiếng kêu lạ, trục chạy nặng, máy dừng ngắt quãng hoặc sai lệch vị trí lặp lại nhiều lần đều cần được kiểm tra trước khi gia công tiếp.

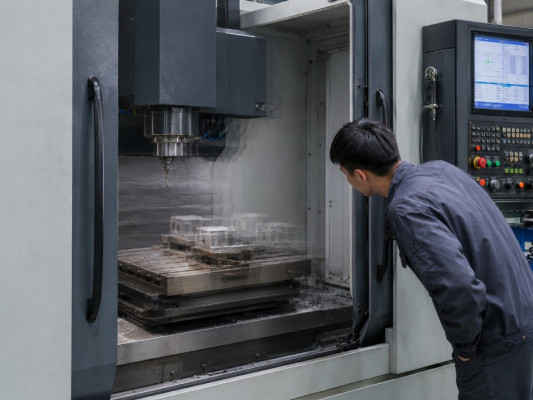

Trục X/Y/Z chạy giật, chạy không đều

Trong thực tế, lỗi không báo mã rõ ràng thường khó xử lý hơn vì người vận hành phải quan sát hiện tượng, kiểm tra điều kiện cắt và khoanh vùng nguyên nhân. Nên bắt đầu từ các yếu tố dễ kiểm tra như dao cắt, đầu kẹp dao, phôi, đồ gá, phoi kẹt, dầu bôi trơn, nước làm mát, khí nén, dây tín hiệu và cảm biến. Nếu lỗi vẫn lặp lại sau khi đã kiểm tra cơ bản, cần dừng máy và gọi kỹ thuật phụ trách để tránh làm hỏng thêm cụm cơ khí hoặc hệ thống điện điều khiển.

>> Máy phay đứng CNC LUZHONG X series là sự lựa chọn hoàn hảo cho xưởng cơ khí đang tìm kiếm giải pháp gia công hiện đại, hiệu suất cao mà vẫn đảm bảo tiết kiệm chi phí đầu tư

Lỗi trục chính máy phay CNC

Trục chính là cụm quay dao cắt, ảnh hưởng trực tiếp đến khả năng cắt gọt, tuổi thọ dao và chất lượng bề mặt chi tiết. Khi trục chính gặp lỗi, máy có thể không quay, quay sai tốc độ, dừng khi tăng tốc, rung mạnh, phát tiếng ồn, nóng bất thường hoặc làm bề mặt gia công xuất hiện vết rung, vết gợn.

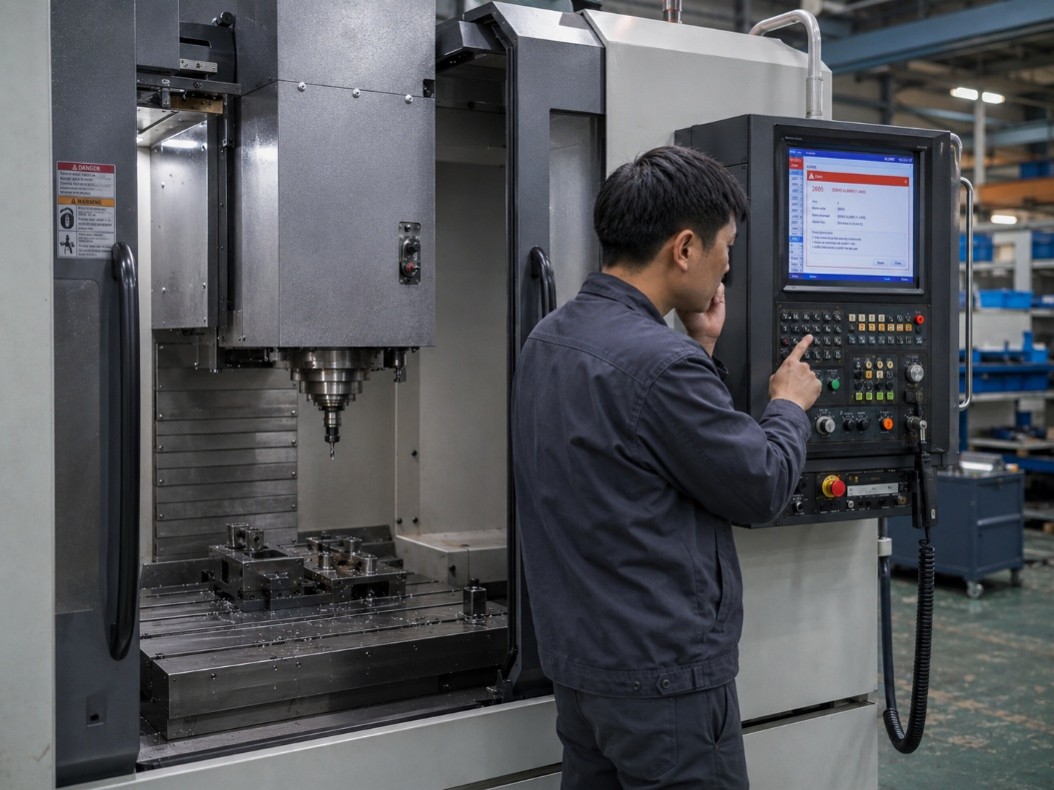

Trục chính không quay khi có lệnh

Dấu hiệu lỗi trục chính

Các dấu hiệu thường gặp gồm trục chính không quay khi có lệnh, không đạt tốc độ cài đặt, tốc độ quay không ổn định, tải trục chính tăng cao hoặc máy báo lỗi liên quan đến trục chính. Trong quá trình gia công, lỗi cũng có thể thể hiện qua dao nhanh mòn, dao dễ mẻ, bề mặt chi tiết xấu hơn bình thường hoặc máy dừng khi dao bắt đầu ăn vào vật liệu.

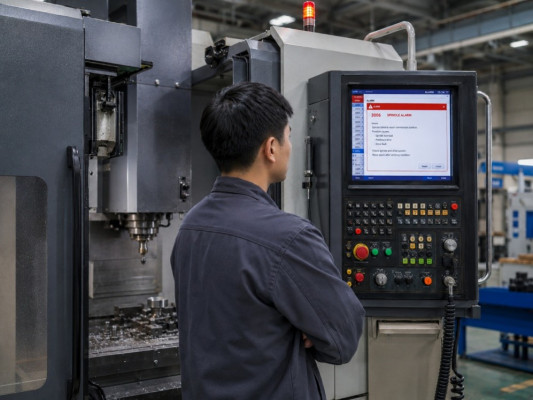

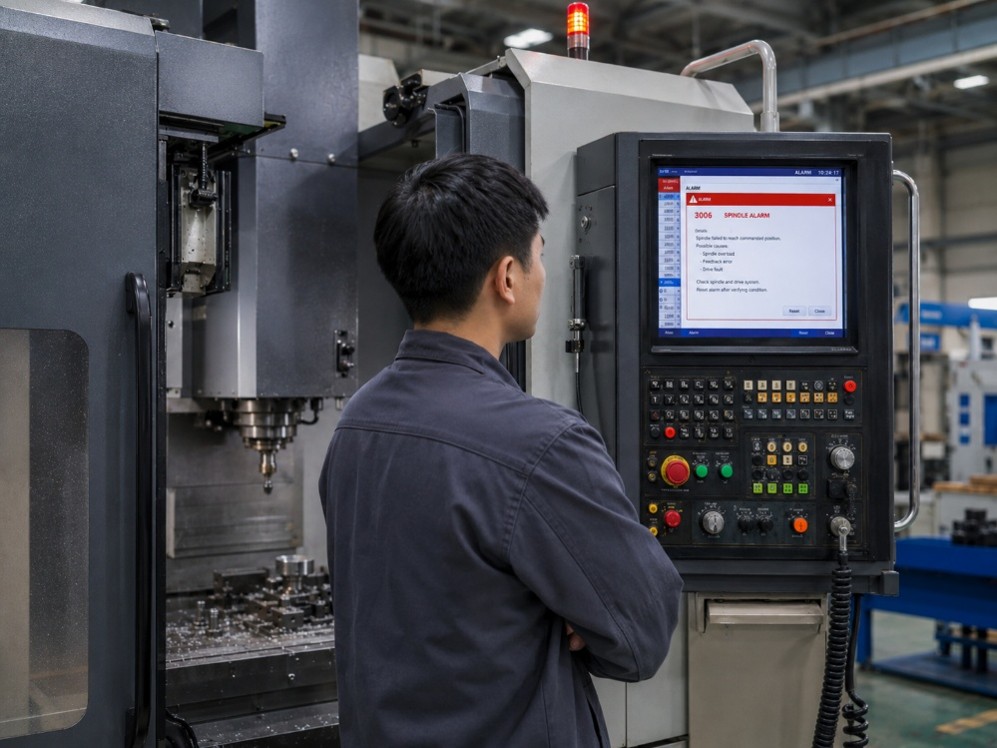

Máy báo lỗi liên quan đến trục chính trên màn hình điều khiển

Nguyên nhân thường gặp

Nguyên nhân cơ khí thường gặp gồm ổ trục chính mòn hoặc hư hỏng, trục chính thiếu bôi trơn, dây đai truyền động bị lỏng, mòn hoặc lệch, đầu kẹp dao bẩn, dao gá chưa chắc hoặc dao có độ đảo. Khi cụm quay không ổn định, dao sẽ cắt không đều, làm tăng rung động và ảnh hưởng trực tiếp đến bề mặt gia công.

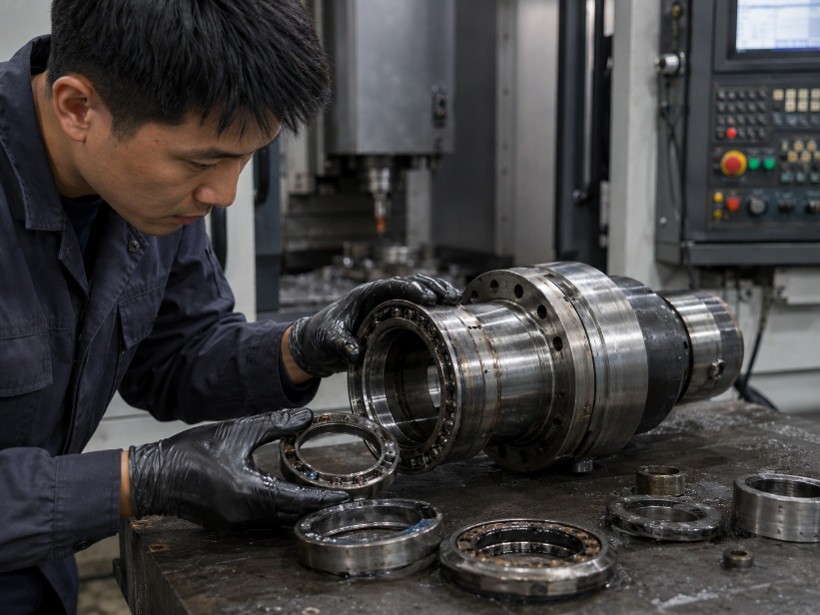

Ổ trục chính mòn hoặc hư hỏng

Dao cắt và đầu kẹp dao cũng là nhóm nguyên nhân dễ bị bỏ qua. Dao quá dài, dao mòn, dao không phù hợp với vật liệu, đầu kẹp dao bẩn hoặc lực kẹp dao không đủ đều có thể làm trục chính chịu tải bất thường. Khi tải cắt tăng cao, máy có thể báo quá tải trục chính, bề mặt gia công có vết rung hoặc dao bị hỏng sớm.

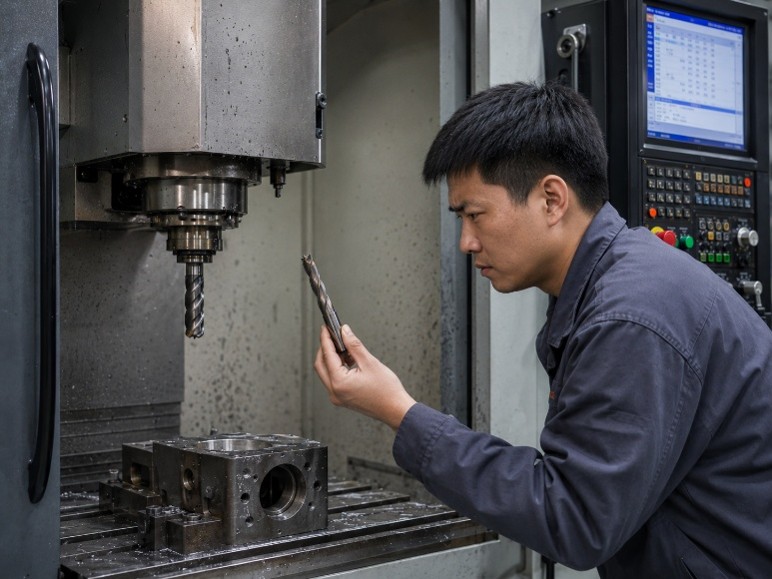

Dao quá dài, dao mòn, dao không phù hợp với vật liệu

Cách kiểm tra ban đầu

Khi máy báo lỗi trục chính, trước tiên cần ghi lại mã lỗi và thời điểm lỗi xuất hiện: khi khởi động trục chính, tăng tốc, chạy không tải hay khi vào cắt. Sau đó kiểm tra các yếu tố dễ quan sát như dao cắt, đầu kẹp dao, chiều dài dao nhô ra, độ mòn dao, dây đai truyền động và tình trạng bôi trơn.

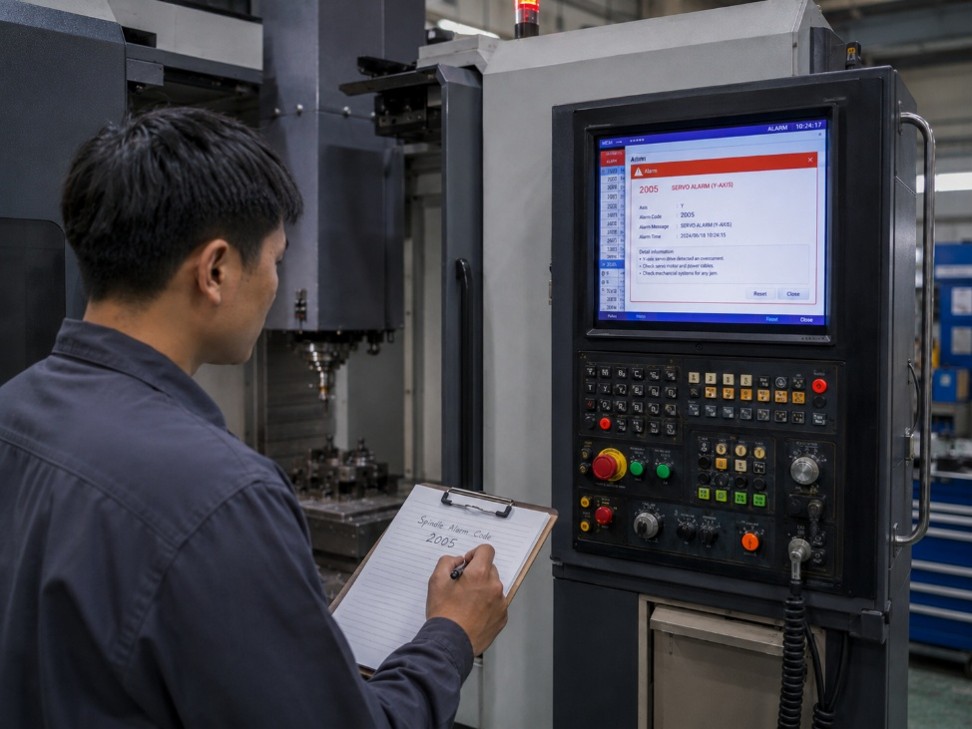

Ghi lại mã lỗi trục chính

Nếu trục chính rung, ồn hoặc nóng bất thường ngay cả khi chạy không tải, cần dừng máy để kiểm tra cụm trục chính, truyền động và tín hiệu điều khiển. Nếu lỗi chỉ xuất hiện khi vào cắt, nên kiểm tra lại dao, chế độ cắt, vật liệu, gá phôi và tải gia công trước khi kết luận lỗi nằm ở máy.

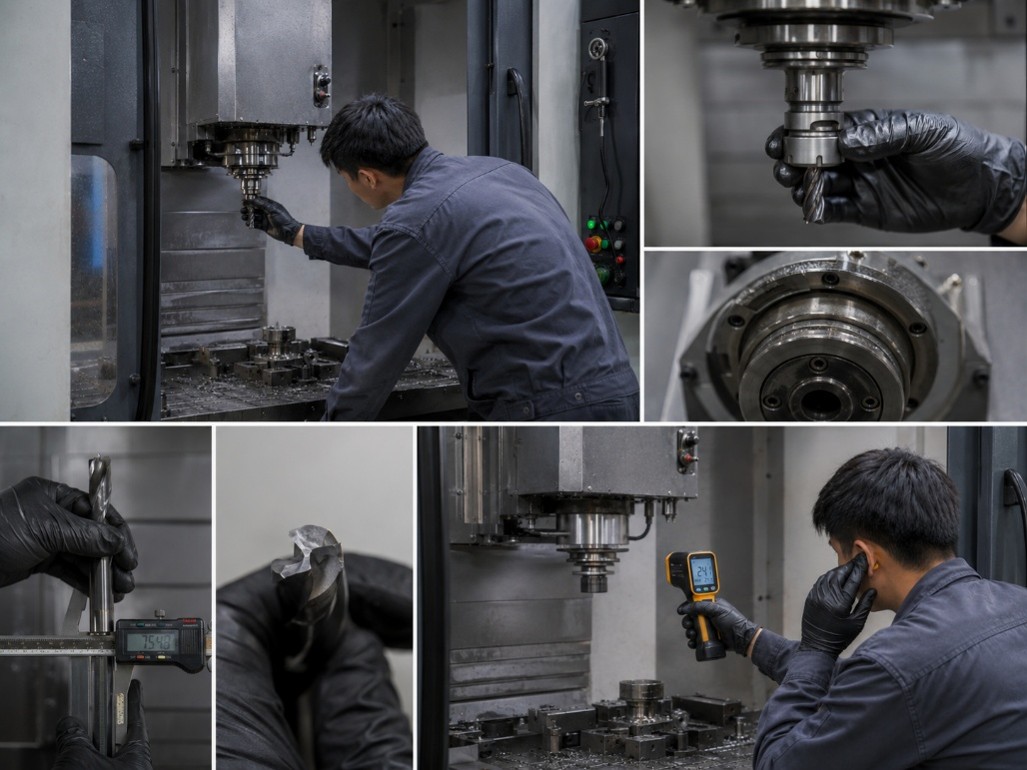

Kiểm tra các yếu tố về dao

>> Máy phay đứng CNC LUZHONG dòng VMC1580 là trung tâm gia công đứng với thiết kế ổn định, lý tưởng cho xưởng cơ khí cần độ chính xác cao và khả năng gia công chi tiết lớn

Lỗi trục X/Y/Z trên máy phay CNC

Trục X/Y/Z là các trục chuyển động dùng để điều khiển vị trí của bàn máy, đầu máy hoặc cụm trục chính tùy theo kết cấu từng máy. Khi các trục này hoạt động không ổn định, máy có thể chạy sai vị trí, không về gốc, dừng giữa chương trình hoặc làm chi tiết gia công bị sai kích thước.

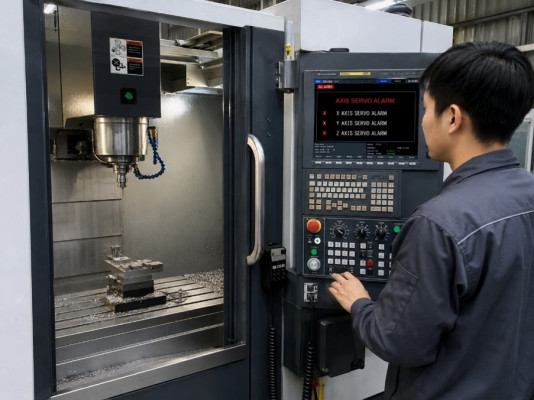

Lỗi trục X/Y/Z trên máy phay CNC

Dấu hiệu lỗi trục X/Y/Z

Dấu hiệu thường gặp là trục không chạy khi có lệnh, chạy giật, chạy không đều, không về gốc được hoặc máy báo lỗi sai lệch vị trí. Trong quá trình gia công, lỗi trục cũng có thể làm chi tiết bị lệch tọa độ, sai vị trí lỗ, lệch rãnh hoặc sai kích thước so với bản vẽ.

Chi tiết sau gia công bị sai kích thước, sai tọa độ

Với trục Z, cần chú ý thêm các dấu hiệu như trục chạy nặng, có tiếng kêu khi lên xuống, đầu máy tụt nhẹ hoặc máy báo lỗi khi nâng hạ cụm trục chính. Đây là trục liên quan trực tiếp đến chiều sâu cắt và nguy cơ va dao nên cần kiểm tra cẩn thận hơn.

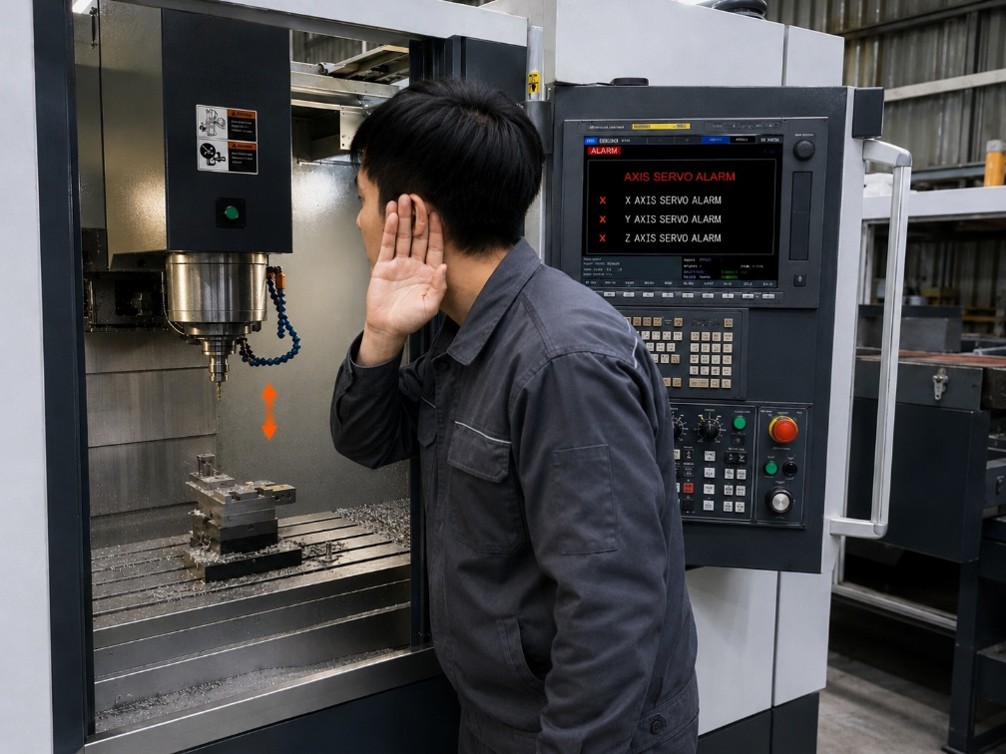

Đầu máy tụt nhẹ, trục chạy nặng, có tiếng kêu khi lên xuống

Nguyên nhân thường gặp

Lỗi trục X/Y/Z có thể đến từ cáp tín hiệu, cáp động lực, đầu giắc tiếp xúc kém, bộ mã hóa vị trí phản hồi không ổn định, động cơ điều khiển trục hoặc bộ truyền động servo.

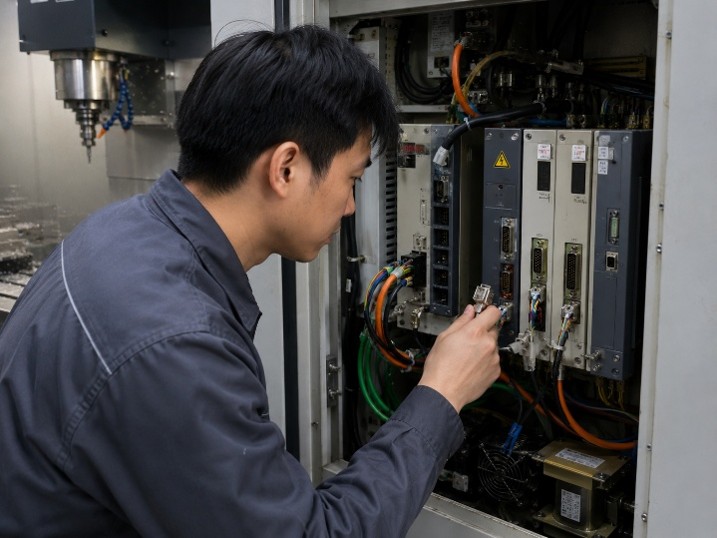

Cáp tín hiệu lỏng

Ngoài ra, phần cơ khí như vít me bi, ray dẫn hướng, khớp nối, ổ đỡ, hệ thống bôi trơn hoặc phoi kẹt cũng có thể làm trục chạy nặng và báo lỗi.

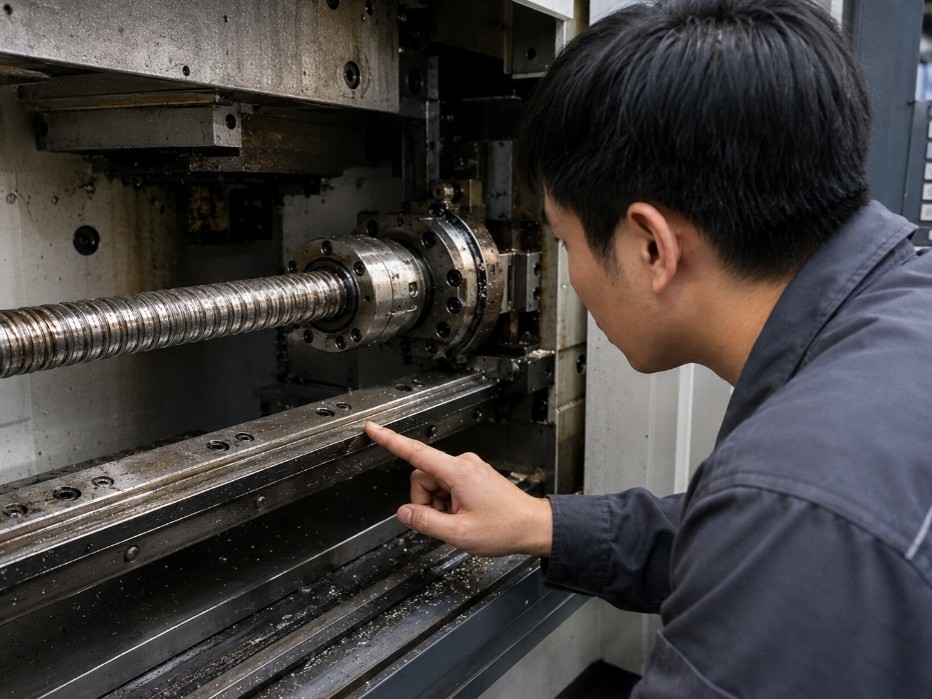

Vít me bi bị mòn, ray dẫn hướng thiếu dầu

Riêng trục Z cần kiểm tra thêm phanh trục, khả năng giữ vị trí và tải cụm đầu máy. Nếu phanh không nhả đúng hoặc giữ không chắc, trục Z có thể chạy nặng, báo quá tải hoặc không giữ được vị trí ổn định.

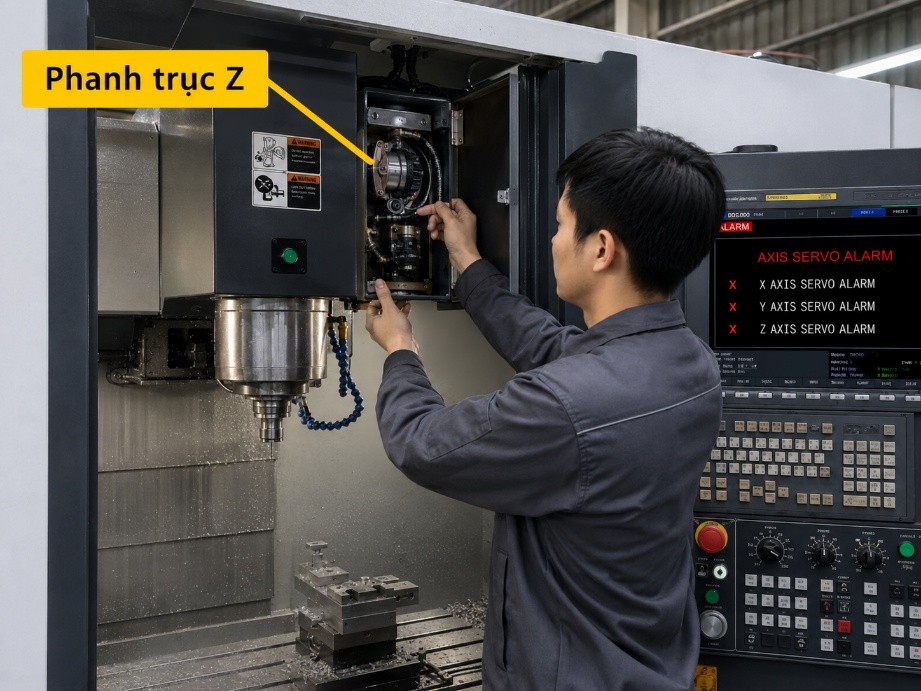

Phanh trục Z

Cách kiểm tra ban đầu

Khi máy báo lỗi trục X/Y/Z, cần ghi lại mã lỗi, trục đang báo lỗi và thời điểm lỗi xuất hiện, ví dụ khi về gốc, chạy tay, chạy nhanh, chạy chương trình hoặc khi dao đang cắt vật liệu. Sau đó, nếu điều kiện an toàn cho phép, có thể chạy thử từng trục ở tốc độ thấp để quan sát tiếng kêu, độ rung, điểm nặng hoặc vị trí lỗi lặp lại.

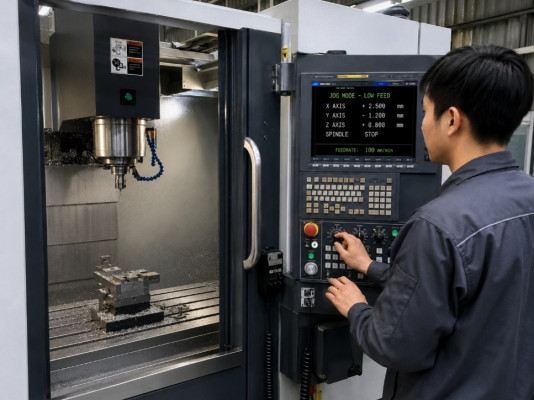

Chạy thử từng trục ở tốc độ thấp

Người vận hành nên kiểm tra trước các yếu tố dễ quan sát như phoi kẹt, vật cản, dầu bôi trơn, ray dẫn hướng, vít me bi, cáp động lực, cáp tín hiệu, đầu giắc và cảm biến về gốc. Nếu lỗi lặp lại nhiều lần, trục chạy sai vị trí, không về gốc được hoặc trục Z có dấu hiệu tụt, nên dừng máy để kỹ thuật kiểm tra trước khi tiếp tục gia công.

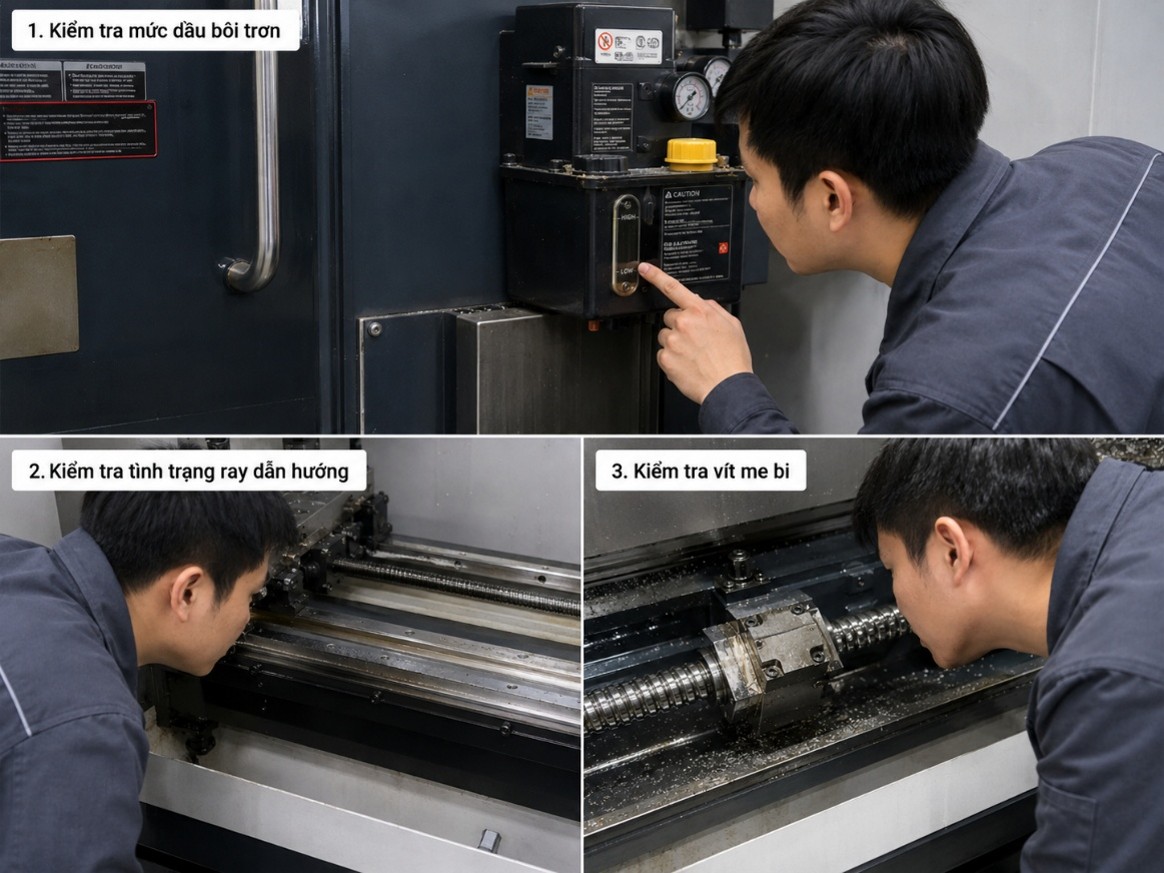

Kiểm tra các yếu tố dễ quan sát

Nếu lỗi liên quan đến bộ truyền động, bộ mã hóa vị trí hoặc thông số điều khiển, người vận hành không nên tự ý chỉnh thông số hoặc tháo linh kiện nếu không có kỹ thuật phụ trách. Trường hợp lỗi lặp lại nhiều lần, trục chạy giật, chạy sai vị trí hoặc không về gốc được, nên dừng máy để kỹ thuật kiểm tra trước khi tiếp tục gia công.

>> Máy phay đứng CNC LUZHONG dòng VMC1060 đáp ứng mạnh mẽ các yêu cầu gia công chi tiết lớn mà vẫn đảm bảo độ chính xác cao

Lỗi bộ truyền động hoặc biến tần máy CNC

Bộ truyền động hoặc biến tần có nhiệm vụ điều khiển động cơ theo lệnh từ hệ điều khiển. Tùy cấu hình máy, bộ phận này có thể liên quan đến trục chính, trục chuyển động hoặc cả hai. Khi gặp lỗi, máy có thể không quay trục chính, không chạy trục, dừng khi tăng tốc, báo quá tải, báo quá áp, thấp áp, quá nhiệt hoặc hoạt động không ổn định khi gia công tải nặng.

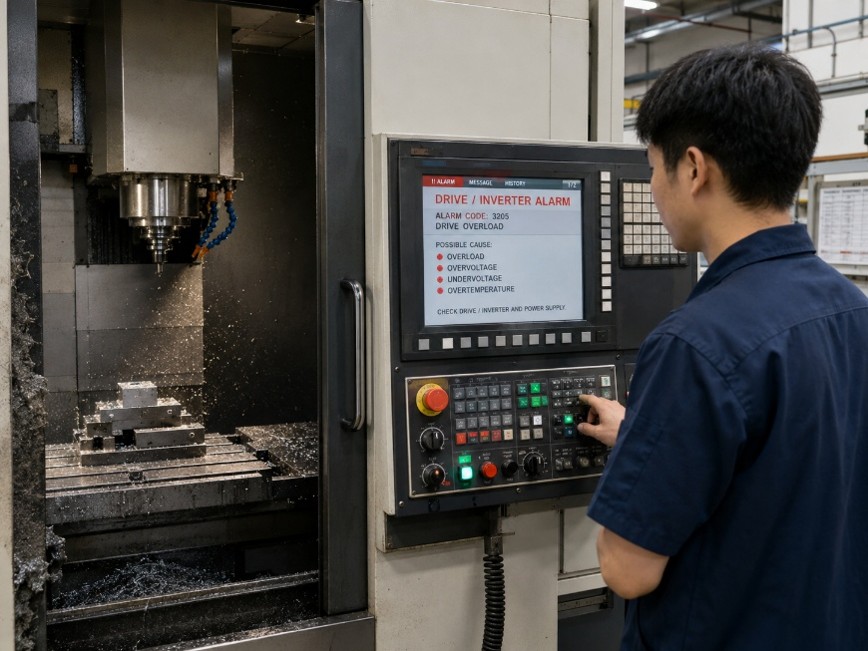

Lỗi bộ truyền động hoặc biến tần máy CNC

Dấu hiệu lỗi bộ truyền động hoặc biến tần

Dấu hiệu thường gặp là máy báo lỗi bộ truyền động, biến tần, quá tải, quá áp, thấp áp hoặc quá nhiệt trên màn hình điều khiển. Với trục chính, máy có thể không quay, quay nhưng không đạt tốc độ cài đặt, tốc độ không ổn định hoặc dừng khi dao bắt đầu ăn vào vật liệu.

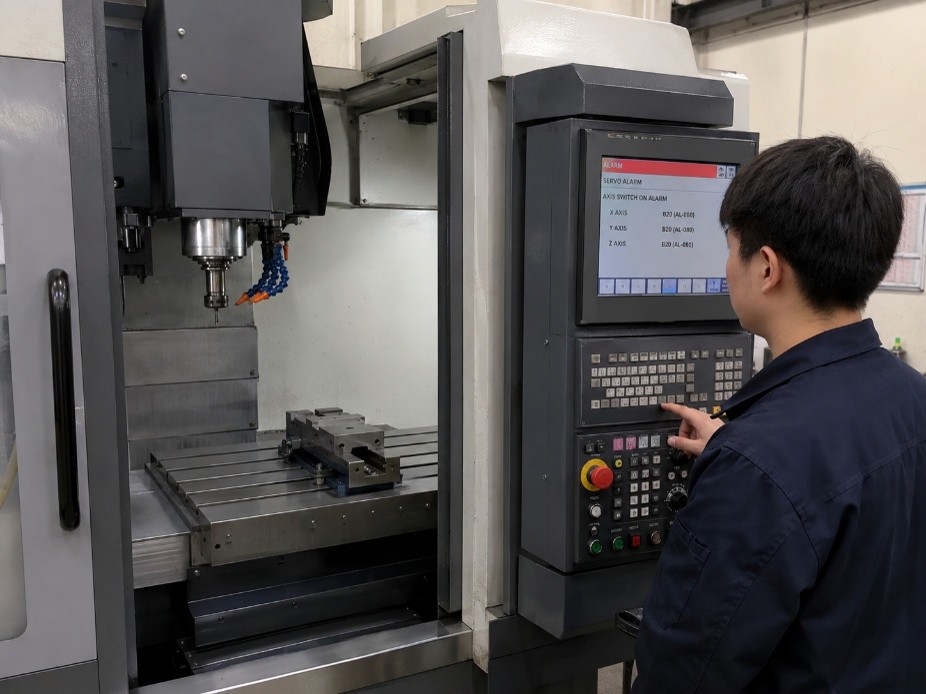

Máy báo quá tải, quá áp, thấp áp, quá nhiệt

Một số lỗi chỉ xuất hiện sau khi máy chạy lâu hoặc khi tải cắt tăng. Trường hợp này có thể liên quan đến tủ điện quá nóng, quạt làm mát yếu, nguồn điện không ổn định, cáp tiếp xúc kém hoặc tải gia công vượt quá khả năng làm việc ổn định của máy.

Nguyên nhân thường gặp

Không nên kết luận ngay là hỏng biến tần hoặc hỏng bộ truyền động. Nguyên nhân có thể đến từ nguồn điện, cáp động lực, cáp tín hiệu, đầu giắc tiếp xúc kém, quạt làm mát, nhiệt độ tủ điện, động cơ hoặc thông số điều khiển.

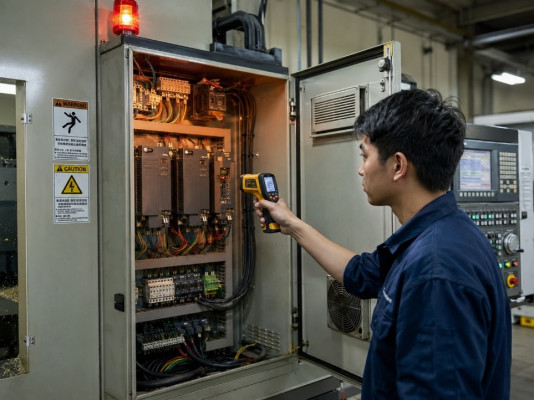

Tủ điện quá nóng

Ngoài phần điện, lỗi cũng có thể xuất phát từ tải cơ khí. Nếu trục chính, vít me bi, ray dẫn hướng hoặc cơ cấu truyền động bị kẹt, thiếu bôi trơn hoặc chịu tải bất thường, động cơ phải làm việc nặng hơn và bộ truyền động có thể báo lỗi để bảo vệ hệ thống.

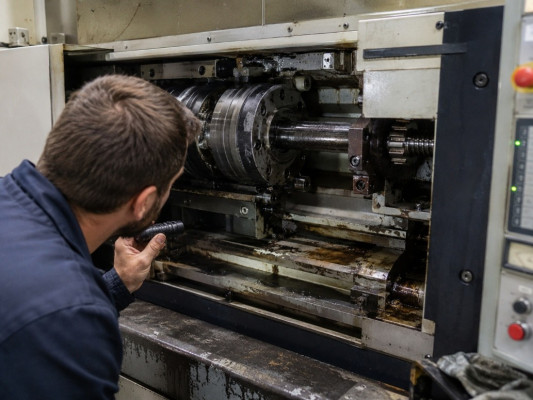

Trục chính, vít me bi, ray dẫn hướng, bạc đỡ hoặc cơ cấu truyền động bị kẹt

Với máy phay CNC, lỗi cũng dễ xuất hiện khi dao mòn, chiều sâu cắt lớn, lượng chạy dao cao, vật liệu khó cắt, đầu kẹp dao không ổn định hoặc phoi thoát kém. Khi đó, máy có thể báo quá tải dù bản thân bộ truyền động chưa hỏng.

Cách kiểm tra ban đầu

Khi máy báo lỗi bộ truyền động hoặc biến tần, cần ghi lại mã lỗi, thời điểm lỗi xuất hiện và trạng thái máy lúc đó. Cần xác định lỗi xảy ra khi bật máy, khởi động trục chính, tăng tốc, chạy không tải, vào cắt hay sau một thời gian làm việc.

Sau đó, kiểm tra các yếu tố cơ bản như nguồn điện cấp vào máy, nhiệt độ tủ điện, quạt làm mát, bụi bẩn trong tủ điện, cáp động lực, cáp tín hiệu và đầu giắc kết nối. Nếu lỗi chỉ xuất hiện khi gia công, cần kiểm tra thêm dao cắt, đầu kẹp dao, chế độ cắt, vật liệu, phôi và tải trục chính.

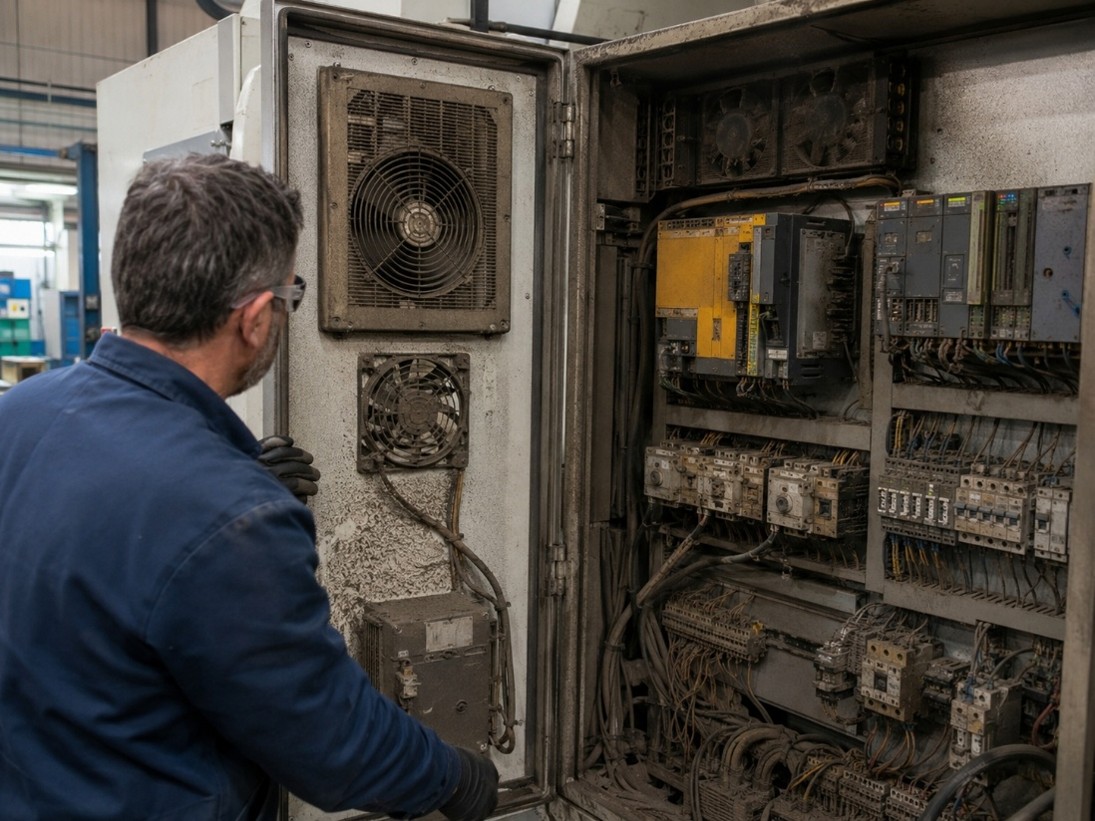

Quạt làm mát, bụi bẩn trong tủ điện, linh kiện điện xuống cấp

Với lỗi liên quan đến trục chính, nên so sánh tình trạng khi chạy trục chính không tải và khi cắt vật liệu. Nếu chạy không tải bình thường nhưng báo lỗi khi vào cắt, nguyên nhân có thể liên quan đến dao, chế độ cắt, vật liệu, đầu kẹp dao hoặc tải gia công. Nếu chạy không tải cũng báo lỗi, cần kiểm tra sâu hơn ở bộ truyền động trục chính, biến tần, động cơ trục chính, cáp và tín hiệu điều khiển.

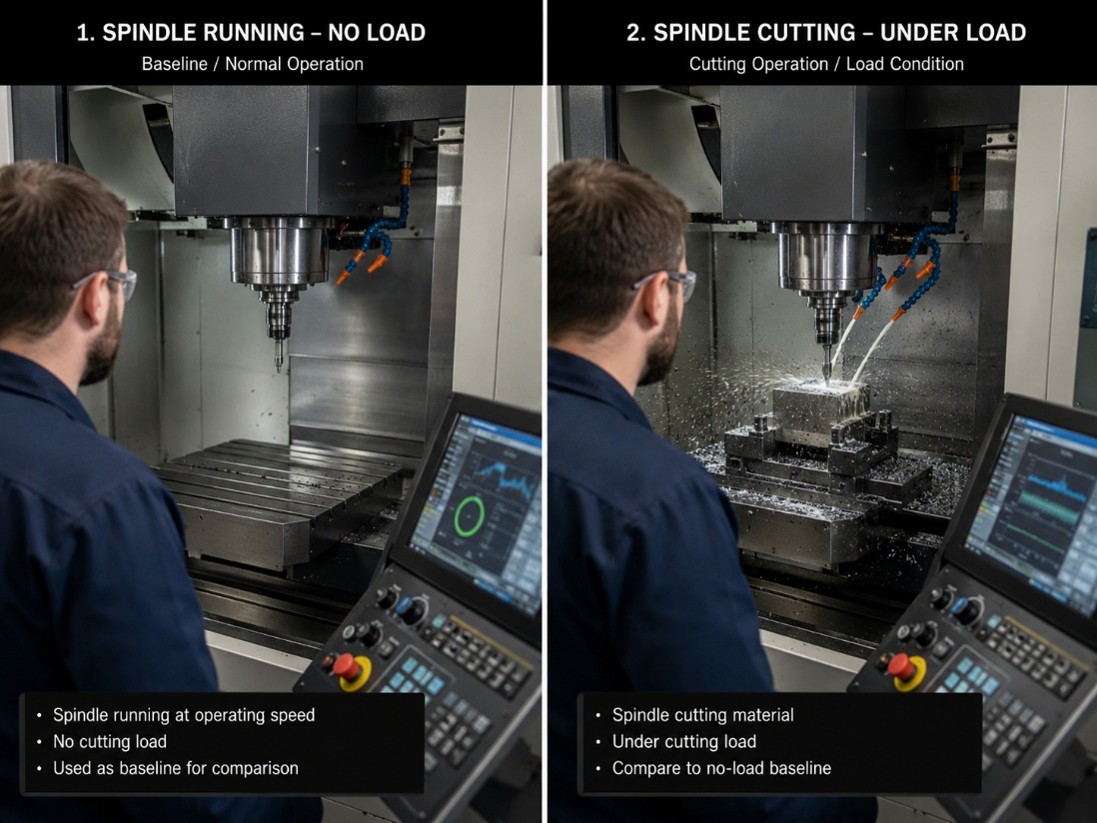

So sánh tình trạng khi chạy trục chính không tải và khi cắt vật liệu

Nếu lỗi lặp lại nhiều lần, tủ điện có mùi khét, máy báo quá nhiệt, quá áp, thấp áp, quá tải hoặc lỗi không thể xóa ổn định, xưởng nên dừng máy và gọi kỹ thuật kiểm tra. Không nên tự tháo bộ truyền động, biến tần hoặc chỉnh thông số điều khiển nếu không có chuyên môn.

>> Máy phay đứng CNC LUZHONG dòng VMC850 xử lý linh hoạt các chi tiết có quy mô lớn mà vẫn giữ độ chính xác

Lỗi cảm biến, công tắc hành trình và bộ mã hóa

Cảm biến, công tắc hành trình và bộ mã hóa giúp máy phay CNC nhận biết trạng thái làm việc như vị trí gốc máy, giới hạn hành trình, trạng thái cửa máy, thay dao, tốc độ trục chính và vị trí các trục. Khi tín hiệu từ các bộ phận này sai, mất hoặc không ổn định, máy có thể không về gốc, báo lỗi hành trình, dừng giữa chương trình hoặc không thực hiện đúng lệnh điều khiển.

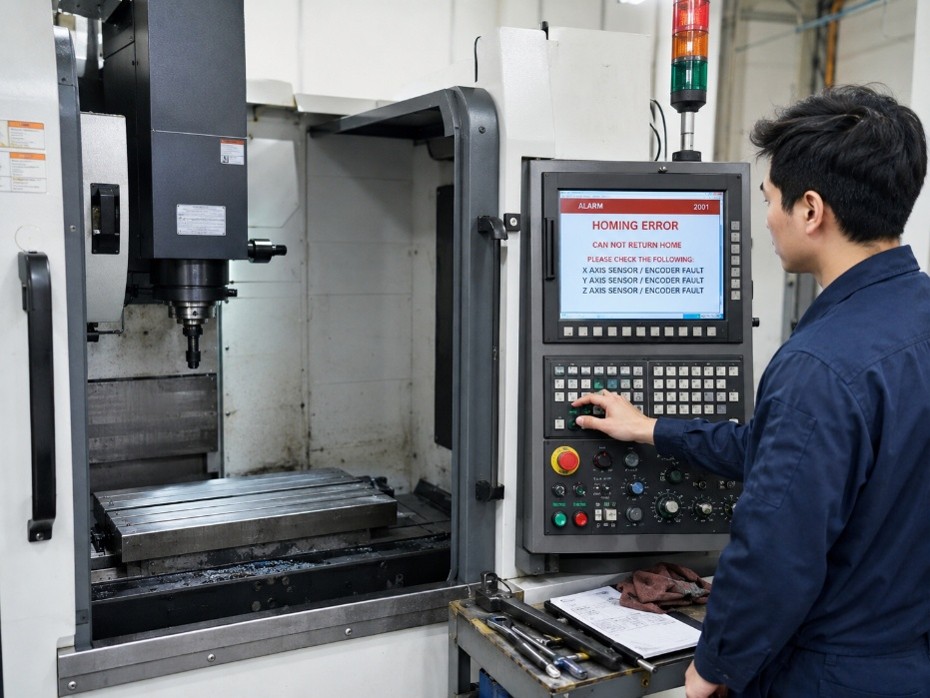

Lỗi cảm biến, công tắc hành trình và bộ mã hóa

Dấu hiệu lỗi cảm biến máy CNC

Dấu hiệu thường gặp là máy không về gốc được, báo lỗi hành trình, báo cửa máy chưa đóng, báo lỗi thay dao hoặc tín hiệu lúc nhận lúc không. Một số lỗi chỉ xuất hiện khi trục di chuyển đến một vị trí nhất định hoặc khi cơ cấu thay dao hoạt động.

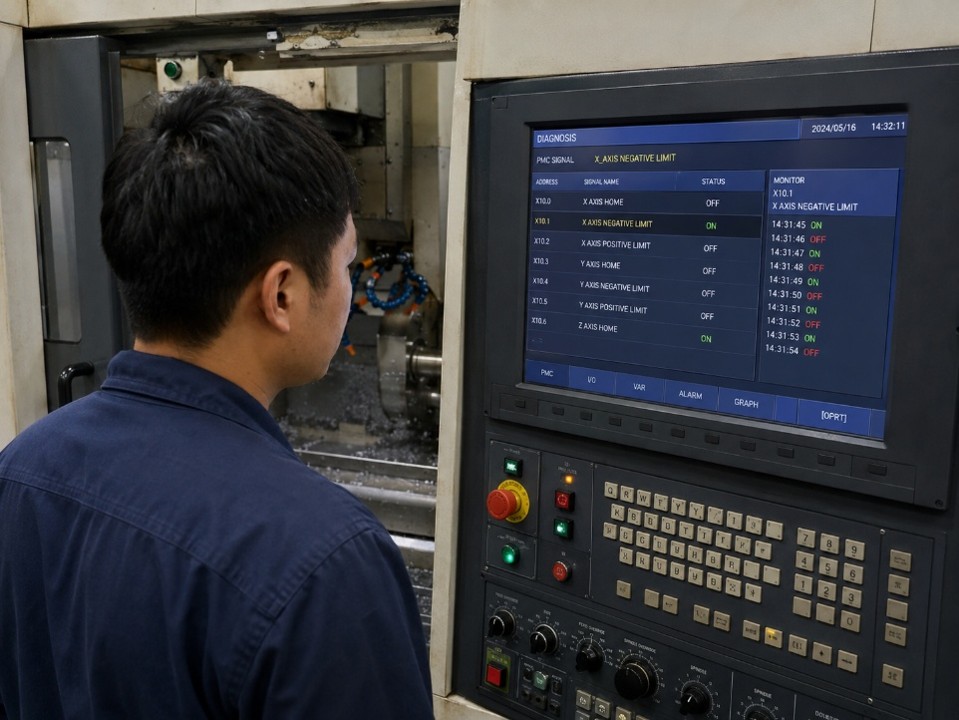

Máy không về gốc được

Với bộ mã hóa, lỗi thường liên quan đến phản hồi vị trí hoặc phản hồi tốc độ. Máy có thể báo sai lệch vị trí, lỗi tốc độ, lỗi định hướng trục chính hoặc dừng trục để bảo vệ hệ thống.

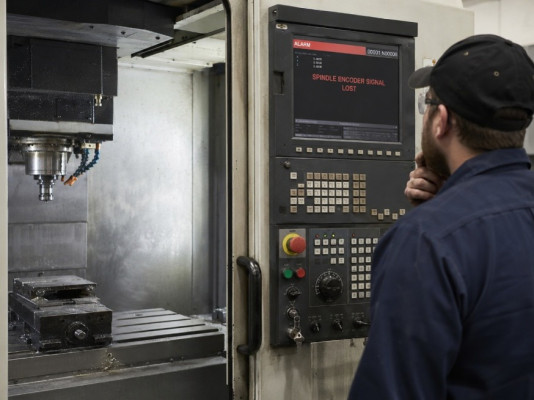

Bộ mã hóa trục chính mất tín hiệu

Nguyên nhân thường gặp

Nguyên nhân phổ biến là cảm biến bị bẩn, bám dầu, bám phoi, lệch vị trí hoặc khoảng cách nhận tín hiệu không đúng. Công tắc hành trình có thể bị kẹt, mòn hoặc cơ cấu tác động vào công tắc không còn chính xác.

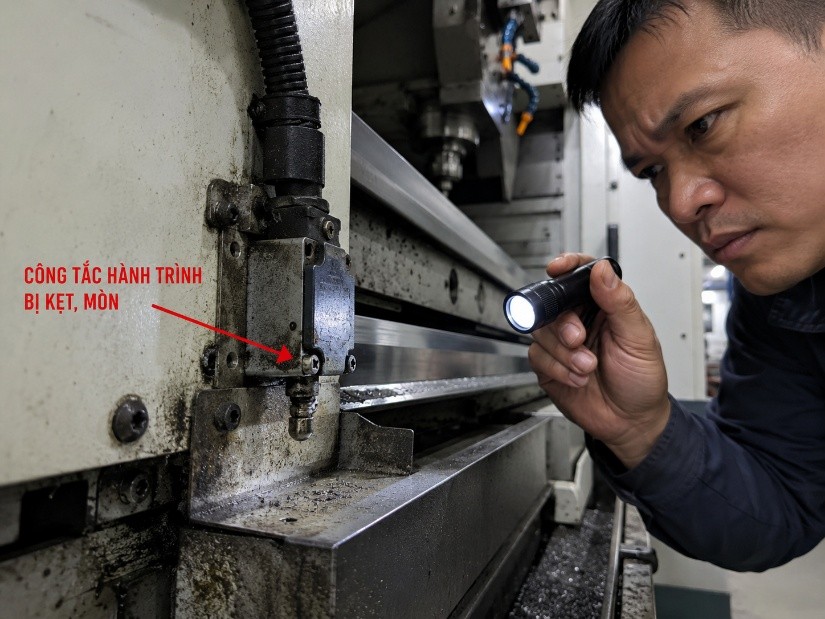

Công tắc hành trình có thể bị kẹt, mòn

Ngoài ra, dây tín hiệu lỏng, đứt ngầm, đầu giắc bẩn, chân tiếp xúc kém hoặc dây tín hiệu đi quá gần dây công suất cũng có thể làm tín hiệu chập chờn.

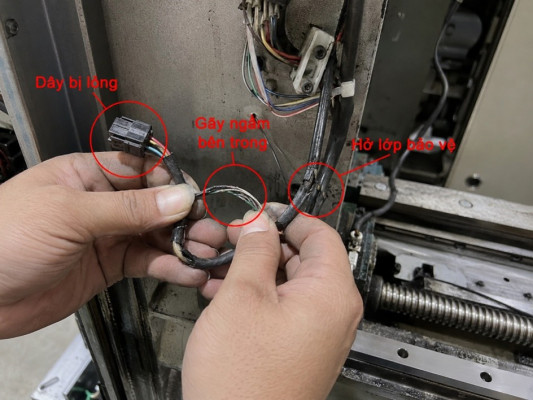

Dây bị lỏng, gãy ngầm, hở lớp bảo vệ

Cách kiểm tra ban đầu

Khi máy báo lỗi cảm biến, công tắc hành trình hoặc bộ mã hóa, cần ghi lại mã lỗi, thời điểm lỗi xuất hiện và cơ cấu đang hoạt động lúc đó. Sau đó, kiểm tra các vị trí dễ quan sát như khu vực cảm biến, công tắc hành trình, dây tín hiệu, đầu giắc và đèn báo trên cảm biến nếu có.

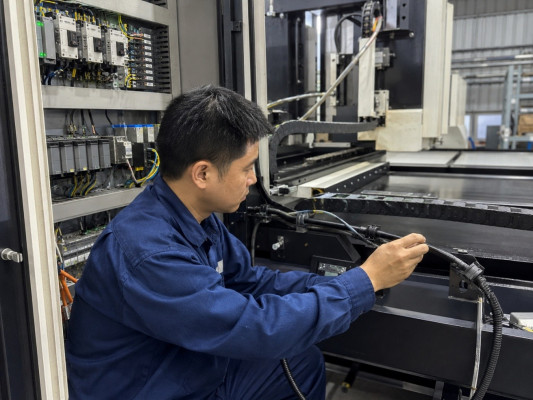

Kiểm tra dây tín hiệu, đầu giắc và đường đi của dây

>> Máy phay đứng CNC LUZHONG dòng VMC550 được trang bị côn trục chính BT40 cùng động cơ 5.5 kW, cho phép phay, khoan và taro nhanh chóng

Nên vệ sinh phoi, dầu bẩn và bụi kim loại quanh cảm biến; kiểm tra cảm biến có bị lỏng, lệch hoặc nứt vỡ không; kiểm tra công tắc hành trình có bị kẹt không. Nếu lỗi liên quan đến bộ mã hóa, không nên vội thay linh kiện khi chưa kiểm tra dây, đầu giắc, nguồn cấp và mã lỗi cụ thể.

Vệ sinh khu vực cảm biến

Nếu đã vệ sinh, kiểm tra dây và chỉnh lại vị trí cảm biến nhưng lỗi vẫn lặp lại, xưởng nên dừng máy để kỹ thuật kiểm tra. Không nên đấu tắt cảm biến an toàn, vô hiệu hóa công tắc hành trình hoặc tự chỉnh thông số phản hồi nếu không có chuyên môn.

Kiểm tra đúng quy trình giúp giảm rủi ro khi máy phay CNC báo lỗi

Các lỗi thường gặp trên máy phay CNC có thể xuất phát từ nhiều nhóm khác nhau như trục chính, trục X/Y/Z, bộ truyền động, biến tần, cảm biến, công tắc hành trình, bộ mã hóa hoặc điều kiện vận hành thực tế. Khi máy báo lỗi, xưởng không nên chỉ xóa cảnh báo rồi chạy tiếp, mà cần ghi lại mã lỗi, xác định thời điểm phát sinh lỗi, phân nhóm nguyên nhân và kiểm tra từ các phần cơ bản như dao cắt, đầu kẹp dao, phôi, đồ gá, bôi trơn, cảm biến, cáp tín hiệu và nguồn điện.

Việc kiểm tra đúng quy trình giúp hạn chế dừng máy kéo dài, tránh thay nhầm linh kiện và giảm rủi ro ảnh hưởng đến độ chính xác gia công. Liên hệ Công ty Cổ phần Thương mại và Sản xuất Công nghiệp Thăng Long để được tư vấn lựa chọn máy phay CNC phù hợp với nhu cầu gia công, quy mô xưởng và điều kiện vận hành thực tế.
