Thước quang Trung Quốc là gì?

Thước quang Trung Quốc là thiết bị đo hành trình tuyến tính, thường được lắp trên máy công cụ để theo dõi vị trí dịch chuyển của bàn máy, bàn dao hoặc các trục cần kiểm soát trong quá trình gia công. Trong tiếng Anh, thước quang thường được gọi là linear scale. Khi sử dụng trên máy tiện, máy phay, máy mài hoặc các máy cơ khí phổ thông, thước quang thường đi kèm bộ hiển thị số để người vận hành đọc vị trí trục trực tiếp trên màn hình.

Về nguyên lý sử dụng, thước quang ghi nhận chuyển động tịnh tiến của một trục máy và truyền tín hiệu về bộ hiển thị số. Khi bàn máy hoặc bàn dao dịch chuyển, màn hình sẽ hiển thị giá trị vị trí tương ứng theo từng trục, giúp người vận hành quan sát hành trình rõ ràng hơn so với việc chỉ dựa vào vạch chia cơ khí trên tay quay.

Trên máy công cụ cơ, thước quang không tự điều khiển máy như hệ CNC. Vai trò chính của thước quang là hỗ trợ đo và hiển thị vị trí, giúp thợ thao tác thuận tiện hơn khi phay, tiện, mài, khoan, doa, chia tọa độ hoặc gia công các chi tiết cần lặp lại kích thước. Độ chính xác gia công thực tế vẫn phụ thuộc vào tình trạng máy, độ rơ cơ khí, dao cụ, đồ gá, vật liệu và kỹ năng vận hành.

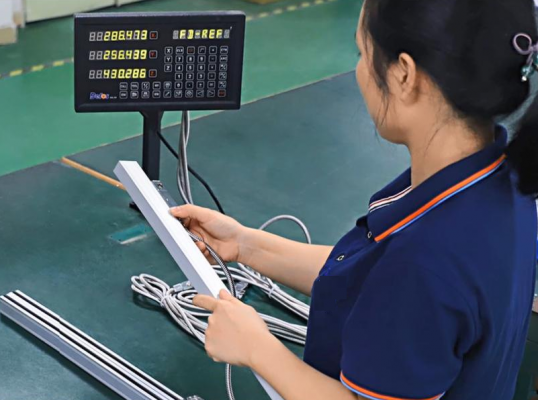

Lắp đặt thước quang Delos

Thước quang dùng kèm bộ hiển thị số như thế nào?

Một bộ thước quang thường gồm thước quang, đầu đọc, dây tín hiệu và bộ hiển thị số. Bộ hiển thị số còn được gọi là DRO, viết tắt của Digital Readout. Đây là màn hình nhận tín hiệu từ thước quang và hiển thị tọa độ của từng trục máy.

Ví dụ, với máy phay, bộ hiển thị số có thể theo dõi hành trình theo các trục X, Y và Z tùy cấu hình lắp đặt. Với máy tiện, bộ hiển thị thường được dùng để theo dõi chuyển động của bàn dao dọc và bàn trượt ngang. Khi người vận hành quay tay quay hoặc dịch chuyển bàn máy, giá trị trên màn hình thay đổi theo vị trí thực tế của trục đang di chuyển.

Nhờ cách hiển thị trực quan này, thợ máy có thể giảm thao tác đọc vạch chia, hạn chế nhầm lẫn khi cộng trừ hành trình và dễ kiểm soát vị trí hơn trong các công việc gia công nhiều bước.

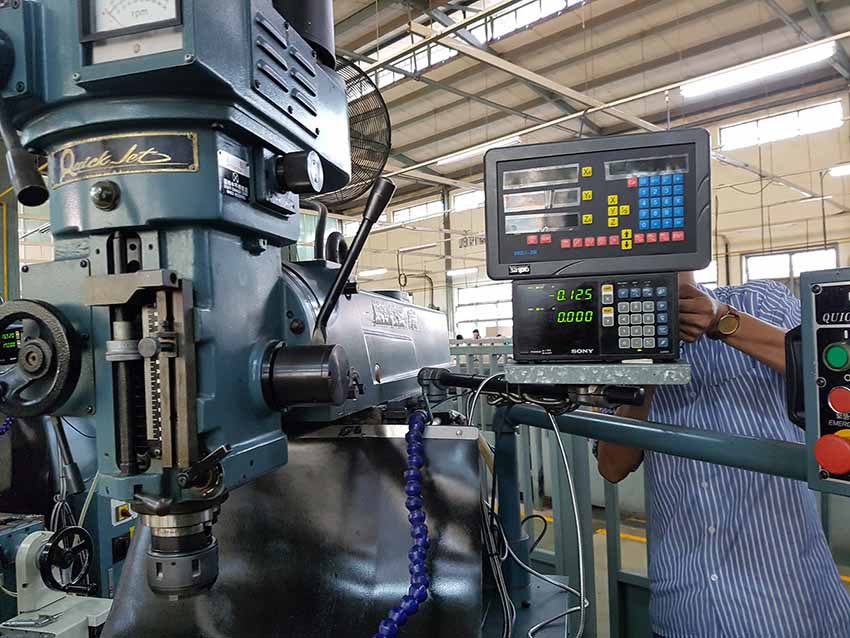

Lắp đặt thước quang lên máy cơ khí

Vì sao nhiều xưởng chọn thước quang Trung Quốc?

Thước quang Trung Quốc phù hợp với nhiều xưởng cơ khí nhỏ và vừa vì chi phí đầu tư dễ tiếp cận, dễ ứng dụng cho máy cơ đang sử dụng và có nhiều lựa chọn theo số trục, chiều dài hành trình, loại máy và nhu cầu lắp đặt. Với các máy tiện, máy phay, máy mài vẫn còn vận hành tốt, lắp thêm thước quang là một cách nâng cấp khả năng quan sát hành trình mà chưa cần thay máy mới hoặc chuyển sang hệ CNC.

Khi chọn thước quang Trung Quốc, xưởng cần kiểm tra kỹ loại máy cần lắp, số trục cần hiển thị, hành trình thực tế, không gian gá thước, vị trí đi dây, phương án che chắn và điều kiện làm việc có dầu, bụi, nước làm mát hoặc phoi kim loại. Lắp đúng kỹ thuật sẽ giúp thước hoạt động ổn định hơn và hạn chế rủi ro hư hỏng trong quá trình sử dụng.

Cần kiểm tra gì trước khi lắp thước quang cho máy công cụ?

Trước khi lắp thước quang Trung Quốc, xưởng nên kiểm tra loại máy, số trục cần hiển thị, chiều dài hành trình từng trục, vị trí lắp thân thước, vị trí lắp đầu đọc, đường đi dây tín hiệu và phương án che chắn. Thước cần được lắp đúng hướng dịch chuyển, gá chắc và tránh các vị trí dễ va chạm với phôi, dao, đá mài, tay quay hoặc đồ gá.

Ngoài ra, cần kiểm tra tình trạng cơ khí của máy trước khi lắp. Thước quang giúp hiển thị vị trí dịch chuyển, nhưng không khắc phục được độ rơ lớn, bàn máy mòn nặng, trục dịch chuyển không đều hoặc kết cấu máy đã xuống cấp. Nếu máy còn hoạt động ổn định và có đủ điều kiện lắp đặt, thước quang là giải pháp nâng cấp phù hợp để hỗ trợ người vận hành đọc hành trình rõ hơn và thao tác chính xác hơn trong quá trình gia công.

Các dòng thước quang Trung Quốc đang được giới thiệu

Tùy theo loại máy, số trục cần theo dõi và hành trình lắp đặt thực tế, xưởng có thể lựa chọn bộ thước quang Trung Quốc phù hợp cho máy tiện, máy phay, máy mài hoặc các máy công cụ khác. Thông thường, khách hàng sẽ chọn theo số trục hiển thị, chiều dài thước và nhu cầu sử dụng trên từng loại máy.

Bộ thước quang 2 trục

Bộ thước quang 2 trục phù hợp với các máy cần theo dõi hai hướng dịch chuyển chính. Dòng này thường được lựa chọn cho máy tiện, máy phay cơ bản hoặc các máy công cụ cần hiển thị hai trục để hỗ trợ người vận hành đọc hành trình rõ hơn trong quá trình gia công.

Bộ thước quang 3 trục

Bộ thước quang 3 trục phù hợp với máy cần theo dõi thêm trục thứ ba, thường gặp ở máy phay hoặc các máy có nhiều hướng dịch chuyển cần kiểm soát. Dòng này giúp người vận hành quan sát đồng thời nhiều trục trên bộ hiển thị số, thuận tiện khi gia công theo tọa độ hoặc thực hiện nhiều bước gia công trên cùng một chi tiết.

Thước quang theo hành trình lắp đặt

Mỗi máy có hành trình làm việc khác nhau, vì vậy thước quang cần được chọn theo chiều dài phù hợp với bàn máy, bàn dao hoặc trục cần theo dõi. Khi tư vấn sản phẩm, cần xác định trước loại máy, số trục cần hiển thị và hành trình thực tế để chọn bộ thước quang phù hợp.
