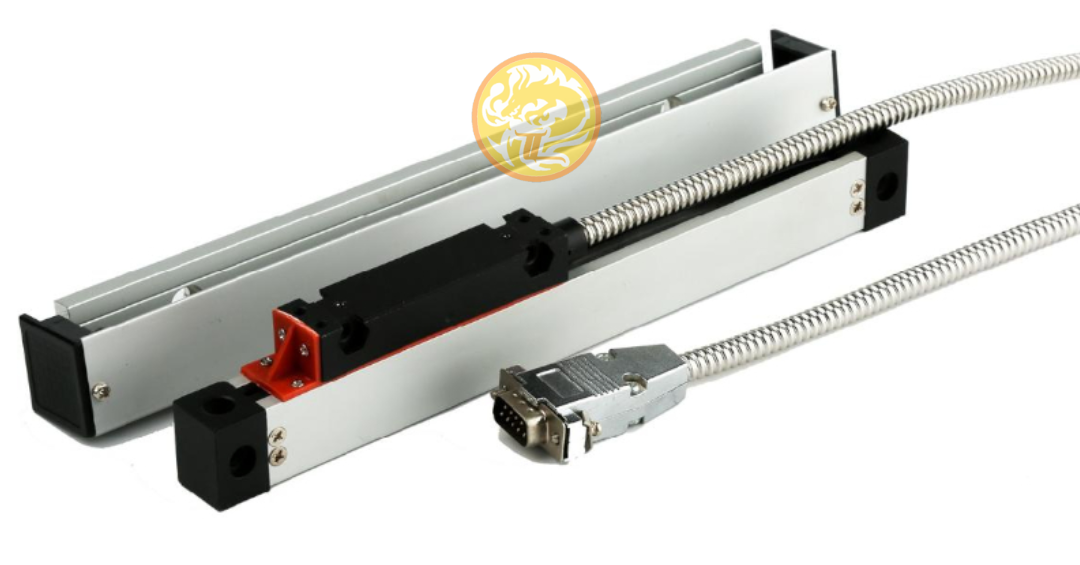

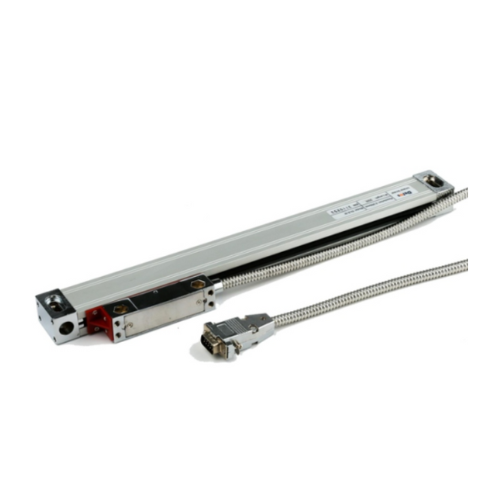

Thước quang Delos DLS-S là lựa chọn tối ưu cho các máy công cụ và thiết bị đo lường có không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ chính xác cao nhờ chiều dày cực mỏng. Với độ phân giải 0.5 µm, thước đảm bảo khả năng đo lường ổn định và tin cậy trong nhiều ứng dụng. DLS-S có thiết kế mặt cắt ngang nhỏ gọn 19 x 39 mm², thuận tiện cho việc tích hợp vào các máy phay, máy tiện, máy mài hoặc thiết bị đo kiểm chuyên dụng.

Sản phẩm hỗ trợ dải hành trình từ 50 mm đến 450 mm, đáp ứng đa dạng nhu cầu đo lường trong gia công chi tiết chính xác. Với chiều dài đo tối đa 450 mm, thước quang Delos DLS-S mang đến giải pháp hiệu quả cho các ứng dụng công nghiệp đòi hỏi vừa tiết kiệm không gian, vừa duy trì độ chính xác vượt trội.

Đặc điểm nổi bật

Thước quang DELOS dòng DLS-S với chiều dày siêu mỏng

– Độ phân giải  0.5um
– Kích thước mặt cắt ngang: 19 x 39 mm²
– Chiều dài đo được tối đa: 450mm
Gồm các cỡ: 50, 100, 150, 200, 250, 300, 350, 400, 450 (mm)

Thông số kĩ thuật

Thông số kĩ thuật	DLS-S
Bước vạch (grating pitch)	20 µm
Hệ số giãn nở nhiệt (Thermal Expansion)	10.6 × 10⁻⁶
Độ phân giải (Resolution)	0,5 – 1 – 5 µm
Độ lặp lại (Repeatability)	±1 xung (±1 increment)
Tốc độ dịch chuyển tối đa (Max. Speed)	60 m/phút (với 5 µm); 20 m/phút (với 1 µm)
Loại tín hiệu đầu ra (Output type)	TTL / EIA422A
Gia tốc tối đa (Max. Acceleration)	20 m/s²
Cấp bảo vệ (Protection)	IP54
Nguồn cấp (Power Supply)	Tối đa 60 mA
Độ lệch pha (Phase displacement)	90° ± 5° (điện)
Nhiệt độ làm việc (Operating temperature)	0° ~ 50°C
Nhiệt độ lưu trữ (Storage temperature)	-20° ~ 80°C
Độ ẩm (Humidity)	100% (không ngưng tụ)

Lĩnh vực ứng dụng

Nhờ thiết kế nhỏ gọn và hành trình đo tối đa 450 mm, thước quang Delos DLS-S được ứng dụng rộng rãi trong các máy công cụ và thiết bị đo kiểm có không gian lắp đặt hạn chế. Sản phẩm đặc biệt phù hợp cho máy phay nhỏ, máy tiện mini, máy mài chính xác, máy khắc CNC cũng như các thiết bị đo lường phòng thí nghiệm

FAQ – Câu hỏi thường gặp

Bước vạch và độ phân giải của thước quang có gì khác nhau?

• Bước vạch (Grating Pitch) là khoảng cách vật lý giữa hai vạch liên tiếp trên thang đo của thước quang, ví dụ 0.02 mm, 0.05 mm. Đây là đặc trưng cấu tạo của thước.

• Độ phân giải (Resolution) là giá trị dịch chuyển nhỏ nhất mà hệ thống có thể nhận biết và hiển thị, ví dụ 1 μm, 5 μm. Độ phân giải thường nhỏ hơn bước vạch vì bộ xử lý tín hiệu có thể chia nhỏ tín hiệu thu được từ bước vạch.

👉Có thể hiểu, bước vạch là “đơn vị vật lý gốc” của thước quang, còn độ phân giải là “đơn vị đo hiển thị” mà hệ thống cho người dùng thấy.

Hệ số giãn nở nhiệt ảnh hưởng như thế nào đến kết quả đo của thước quang?

Thước quang thường được làm từ thủy tinh hoặc kim loại, khi nhiệt độ thay đổi vật liệu sẽ giãn nở hoặc co lại. Hệ số giãn nở nhiệt  cho biết mức thay đổi kích thước theo mỗi độ C.
Nếu môi trường làm việc biến động nhiệt lớn, chiều dài thước có thể thay đổi dẫn đến sai số phép đo. Vì vậy, trong gia công chính xác, cần lắp thước ở môi trường nhiệt ổn định hoặc chọn loại thước có hệ số giãn nở nhỏ để giảm ảnh hưởng này.

Sự khác biệt giữa tín hiệu đầu ra TTL và EIA-422A là gì?

• TTL (Transistor-Transistor Logic): dạng tín hiệu mức điện áp 0 – 5V, thích hợp cho truyền tín hiệu khoảng cách ngắn (dưới 5 m). Được dùng phổ biến cho các hệ thống đơn giản.

• EIA-422A (RS-422): tín hiệu vi sai (differential signal), chống nhiễu tốt, có thể truyền xa hơn (lên tới 30 m). Thường dùng trong môi trường công nghiệp nhiều nhiễu điện từ.

Mô tả tín hiệu TTL và EIA422A

👉  TTL phù hợp cho kết nối gần, đơn giản; EIA-422A thích hợp cho hệ thống yêu cầu ổn định, truyền xa và chống nhiễu.

Thước quang được lắp đặt và sử dụng như thế nào?

Việc lắp đặt thước quang cần đảm bảo các yếu tố: độ thẳng hàng của thanh đo, khoảng cách hợp lý giữa đầu đọc và thang đo, và che chắn chống bụi/ dầu cắt gọt. Ngoài ra, cần kiểm tra tín hiệu đầu ra và hiệu chuẩn sau khi lắp đặt để đảm bảo độ chính xác.
👉 Xem chi tiết tại hướng dẫn lắp đặt thước quang cho nhà máy cơ khí
