Khi mới tìm hiểu về thước quang, nhiều người thường băn khoăn không biết nên chọn loại thước nào, lắp mấy trục, chọn độ phân giải bao nhiêu và đo hành trình máy ra sao cho đúng. Đặc biệt với các máy cơ khí phổ biến như máy tiện, máy phay, máy mài, máy khoan hoặc máy doa, nếu chọn sai chiều dài thước, sai số trục hoặc sai loại màn hình hiển thị, quá trình lắp đặt và sử dụng sau này có thể phát sinh nhiều bất tiện.

Bài viết này sẽ hướng dẫn cách lựa chọn thước quang theo hướng dễ hiểu cho người mới bắt đầu, từ việc xác định loại máy, số trục cần lắp, độ phân giải phù hợp, chiều dài hành trình cho đến các lưu ý khi chọn thước quang cho từng nhóm máy cơ khí. Nếu bạn đang chuẩn bị lắp thước quang cho máy tiện, máy phay hoặc máy mài trong xưởng, bảng chọn nhanh dưới đây sẽ giúp bạn hình dung phương án phù hợp trước khi đi vào từng tiêu chí chi tiết.

Mục lục nội dung

Lựa chọn thước quang theo xuất xứ

Khi đầu tư thước quang cho nhà máy cơ khí, việc cân nhắc xuất xứ sản phẩm đóng vai trò rất quan trọng, vì nó ảnh hưởng trực tiếp đến độ chính xác, độ bền, khả năng thay thế linh kiện cũng như chi phí đầu tư. Mỗi quốc gia sản xuất lại có thế mạnh riêng, phù hợp với từng nhóm khách hàng khác nhau.

Nhật Bản: Đây là thị trường đi đầu trong lĩnh vực đo lường chính xác. Các thương hiệu như Mitutoyo, Sony Magnescale hay Nikon Metrology nổi tiếng về độ ổn định, tuổi thọ cao và khả năng duy trì sai số cực nhỏ. Nhược điểm duy nhất là mức giá cao, thường chỉ phù hợp với những nhà máy lớn hoặc các xưởng chuyên gia công chi tiết yêu cầu dung sai cực kỳ nghiêm ngặt.
Hàn Quốc: Những cái tên như KAISER, WON hay Easson Korea được nhiều doanh nghiệp lựa chọn nhờ mức giá hợp lý hơn Nhật nhưng vẫn giữ được sự ổn định trong quá trình đo. Ưu điểm của nhóm này là dễ tiếp cận, phù hợp cho các xưởng vừa và nhỏ. Tuy nhiên, nếu so về tuổi thọ hoặc độ chính xác tuyệt đối, sản phẩm Hàn Quốc vẫn kém hơn một chút so với hàng Nhật.
Đài Loan: Đây được coi là phân khúc trung – cao cấp với các thương hiệu như GIVI MISURE Taiwan, Acu-Rite hay Detron. Ưu điểm của thước quang Đài Loan là thiết kế chắc chắn, độ bền tốt và giá thành hợp lý hơn so với Nhật, giúp doanh nghiệp tối ưu chi phí mà vẫn đảm bảo chất lượng đo đạc lâu dài. Đây là lựa chọn phù hợp cho những xưởng mong muốn đầu tư dài hạn.
Trung Quốc (Delos): Nếu ngân sách là yếu tố quan trọng hàng đầu, thì Delos đến từ Trung Quốc là lựa chọn thực tế và phổ biến nhất tại thị trường Việt Nam. Ưu điểm nổi bật của Delos là giá thành cạnh tranh, dễ mua, dễ thay thế và ngày càng cải thiện về độ chính xác, đáp ứng tốt yêu cầu đo lường trong gia công cơ khí. Với những xưởng đang mở rộng quy mô hoặc muốn retrofit máy cũ để tiết kiệm chi phí đầu tư, Delos là một giải pháp đáng cân nhắc.

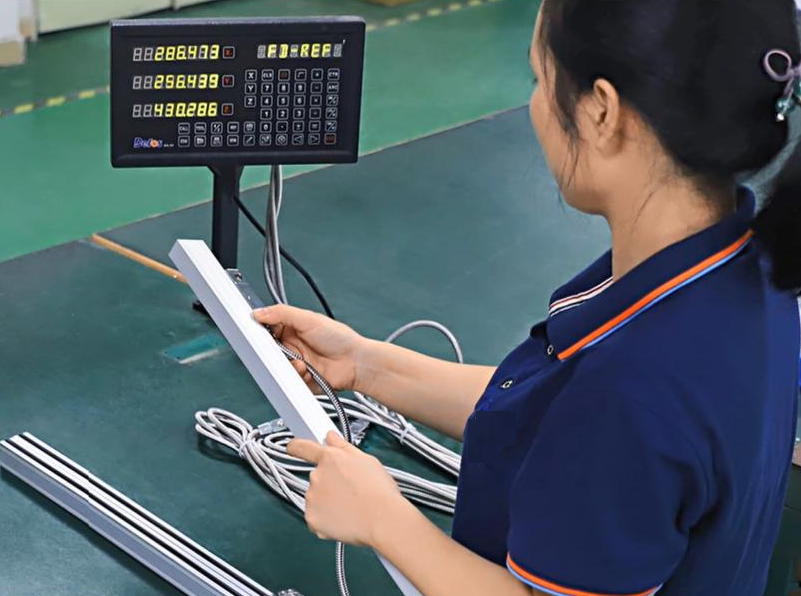

Nhiều khách hàng là các chủ xưởng cơ khí vừa và nhỏ đã tin dùng Delos nhờ chất lượng và giá thành phải chăng

Nhìn chung, nếu ngân sách dồi dào và yêu cầu độ chính xác tuyệt đối, thước quang Nhật là lựa chọn số một. Với doanh nghiệp cần cân bằng giữa chi phí và hiệu quả, Hàn Quốc và Đài Loan là phương án đáng cân nhắc. Còn nếu muốn tối ưu đầu tư ban đầu, giải pháp từ Trung Quốc như Delos hay Sino là lựa chọn thực tế, đặc biệt phù hợp cho nhu cầu retrofit hoặc mở rộng xưởng nhanh chóng.

>> Đừng bỏ qua các lý do nên lựa chọn thước quang Delos

Hướng dẫn lựa chọn thước quang phù hợp cho từng loại máy

Trong thực tế sản xuất cơ khí, không có một loại thước quang nào có thể phù hợp cho tất cả các loại máy. Việc lựa chọn đúng thiết bị phụ thuộc vào: dòng máy đang sử dụng, hành trình làm việc, yêu cầu độ chính xác, không gian lắp đặt và ngân sách đầu tư. Dưới đây là hướng dẫn chi tiết để các doanh nghiệp cơ khí tham khảo:

Cách chọn thước quang cho máy tiện

Máy tiện là dòng máy phổ biến nhất tại các xưởng cơ khí, từ máy tiện cơ khí truyền thống đến máy tiện CNC cải tiến.

Vị trí lắp đặt: thường gắn thước quang dọc trục X (tịnh tiến ngang) và trục Z (tịnh tiến dọc).
Yêu cầu kỹ thuật: độ phân giải 5 micron là đủ cho hầu hết công việc; nếu gia công chi tiết chính xác cao có thể chọn 1 micron.
Chiều dài thước quang: tùy hành trình bàn dao (thường từ 200 – 1000 mm).

Cách chọn thước quang cho máy phay

Máy phay là thiết bị cơ khí không thể thiếu trong gia công chi tiết khuôn mẫu, chi tiết cơ khí chính xác.

Vị trí lắp đặt: cần trang bị thước quang cho cả 3 trục X, Y, Z để đảm bảo kiểm soát đồng bộ.
Yêu cầu kỹ thuật: độ phân giải nên từ 1–5 micron. Với xưởng làm khuôn mẫu hoặc chi tiết chính xác, nên ưu tiên loại 1 micron.
Chiều dài thước quang: tùy hành trình bàn máy (trục X có thể dài tới 1000–1500 mm, Y và Z thường ngắn hơn).

Cách chọn thước quang cho máy mài phẳng, mài tròn

Gia công mài đòi hỏi độ chính xác rất cao, thường là công đoạn cuối cùng để hoàn thiện bề mặt chi tiết.

Vị trí lắp đặt: gắn trên bàn trượt và trục điều chỉnh đá mài.
Yêu cầu kỹ thuật: cần loại thước quang độ phân giải 1 micron hoặc tốt hơn, để đáp ứng yêu cầu độ nhẵn và độ chính xác bề mặt.

Cách chọn thước quang cho máy khoan – doa

Máy khoan – doa thường được sử dụng trong gia công lỗ, yêu cầu độ chính xác về độ sâu và vị trí lỗ.

Vị trí lắp đặt: chủ yếu ở trục Z (chiều sâu lỗ) và đôi khi thêm trục X – Y để xác định tọa độ tâm lỗ.
Yêu cầu kỹ thuật: độ phân giải 5 micron thường là đủ, nhưng với gia công lỗ chính xác, có thể cần loại 1 micron.

Cách chọn thước quang cho máy CNC cải tiến (retrofit)

Nhiều xưởng cơ khí tại Việt Nam chọn giải pháp retrofit – nâng cấp máy cơ khí vạn năng lên bán CNC bằng cách lắp thêm thước quang và DRO.

Ưu điểm: tiết kiệm chi phí so với mua mới máy CNC.
Yêu cầu kỹ thuật: cần thước quang có độ phân giải từ 1–5 micron, tùy yêu cầu chi tiết.

Tổng kết lại các loại thước quang phù hợp từng loại máy

Loại máy	Số trục thường lắp	Độ phân giải gợi ý	Lưu ý khi chọn thước quang
Máy tiện cơ / máy tiện vạn năng	2 trục X, Z	5µm cho gia công phổ thông; 1µm nếu cần kiểm soát kích thước chặt hơn	Cần đo đúng hành trình bàn dao ngang và bàn xe dao dọc. Nên chọn vị trí lắp tránh phoi, dầu tưới nguội và va chạm khi vận hành.
Máy phay đứng / máy phay ngang	Thường 3 trục X, Y, Z	5µm cho đa số xưởng cơ khí; 1µm nếu yêu cầu độ chính xác cao hơn	Nên lắp đủ 3 trục để dễ kiểm soát vị trí bàn máy, chiều sâu cắt và thao tác căn chỉnh khi gia công.
Máy mài phẳng / máy mài tròn	2–3 trục tùy cấu hình	Ưu tiên 1µm nếu yêu cầu độ chính xác cao	Môi trường mài có bụi đá, hạt mài và dầu nên cần chú ý vị trí lắp, che chắn thước và bảo vệ đầu đọc.
Máy khoan / máy doa	1–3 trục tùy nhu cầu	5µm cho nhu cầu phổ thông	Nếu chỉ cần kiểm soát chiều sâu lỗ có thể lắp trục Z; nếu cần định vị tọa độ lỗ có thể lắp thêm X, Y.
Máy cơ khí cũ cần nâng cấp DRO	2–3 trục tùy máy	1µm hoặc 5µm tùy yêu cầu gia công	Trước khi chọn thước cần kiểm tra tình trạng cơ khí, độ rơ, hành trình thực tế và không gian lắp đặt trên máy.

Các yếu tố quan trọng khi chọn thước quang

Ngoài việc dựa trên từng loại máy, chủ doanh nghiệp và kỹ sư cơ khí cần lưu ý các yếu tố sau:

Độ phân giải (Resolution): Chọn 1µm, 5µm hay 10µm tùy yêu cầu độ chính xác.
Chiều dài hành trình (Travel Length): Cần đo chính xác hành trình máy để chọn thước phù hợp, tránh thừa hoặc thiếu.
Môi trường làm việc: Nếu máy thường xuyên tiếp xúc dầu, bụi, phoi – nên chọn loại thước có khả năng chống bụi, chống dầu.
Tương thích với bộ hiển thị (DRO): Đảm bảo thước quang tương thích với DRO hiện có hoặc mua đồng bộ để tránh lỗi kết nối.
Ngân sách đầu tư: Với xưởng sản xuất loạt lớn, có thể cân nhắc thước quang cao cấp; còn với xưởng vừa và nhỏ, Delos là giải pháp tối ưu.

>> Xem ngay thước quang Delos đa dạng với hành trình từ 50mm đến 3000mm

✅ Có thể thấy, việc lựa chọn thước quang phù hợp không chỉ dựa vào thương hiệu mà còn cần căn cứ vào loại máy, yêu cầu sản xuất và chiến lược đầu tư của doanh nghiệp. Một quyết định đúng đắn sẽ giúp chủ xưởng tối ưu chi phí, nâng cao độ chính xác sản phẩm và gia tăng hiệu quả cạnh tranh.

Hướng dẫn lắp đặt thước quang

Việc lắp đặt thước quang tưởng chừng đơn giản nhưng lại có ảnh hưởng trực tiếp đến độ chính xác đo lường, độ bền thiết bị và hiệu quả vận hành. Nếu lắp sai kỹ thuật, thước quang có thể bị kẹt, lệch, thậm chí giảm tuổi thọ hoặc cho ra số liệu sai lệch. Vì vậy, chủ doanh nghiệp và kỹ sư cơ khí cần đặc biệt lưu ý những bước sau:

Chuẩn bị trước khi lắp đặt

Kiểm tra máy: Vệ sinh sạch sẽ bề mặt lắp đặt, đảm bảo không có dầu, bụi, phoi kim loại.
Xác định hành trình: Đo chính xác hành trình làm việc của từng trục để lựa chọn chiều dài thước phù hợp.
Dụng cụ cần thiết: thước lá, thước thủy, ê tô kẹp, vít chuyên dụng, đồng hồ so (nếu có).

Xác định vị trí lắp đặt

Trục X, Y, Z: xác định các trục cần lắp thước dựa theo nhu cầu đo đạc.
Nguyên tắc chung:
- Thước quang phải được lắp song song tuyệt đối với hướng dịch chuyển của bàn máy.
- Vị trí lắp cần tránh tiếp xúc trực tiếp với phoi, dầu tưới nguội hoặc va chạm trong quá trình vận hành.
- Ưu tiên lắp đặt tại những vị trí có kết cấu vững chắc để giảm rung động.

Lắp thước quang

Cố định thước: dùng vít đi kèm để bắt thước vào thân máy, siết chặt nhưng không được biến dạng thân thước.
Căn chỉnh song song: dùng thước lá và đồng hồ so kiểm tra độ song song giữa thước và hành trình trượt của bàn máy. Sai số không nên vượt quá ±0.02mm.
Lắp đầu đọc: đầu đọc phải gắn chắc chắn, dịch chuyển êm, không bị kẹt khi bàn máy di chuyển hết hành trình.
Kiểm tra hành trình: di chuyển bàn máy hết hành trình để chắc chắn thước và đầu đọc không bị va chạm.

Lắp đặt bộ hiển thị số (DRO)

Vị trí: lắp tại nơi dễ quan sát, thuận tiện cho người vận hành (thường là cạnh bảng điều khiển máy).
Kết nối: cắm dây tín hiệu từ thước quang vào cổng kết nối của DRO, sau đó cố định dây tránh bị xoắn hoặc va chạm.
Cấp nguồn: kiểm tra điện áp phù hợp theo hướng dẫn của nhà sản xuất.

Màn hình hiển thị số Delos đi kèm trong bộ thước quang Delos

>> Xem ngay màn hình hiển thị số Delos

Kiểm tra và hiệu chỉnh

Kiểm tra tín hiệu: di chuyển bàn máy và quan sát trên màn hình DRO để đảm bảo tín hiệu đọc chính xác.
So sánh thực tế: dùng thước chuẩn hoặc đồng hồ so để kiểm tra độ sai lệch, nếu có thì tiến hành hiệu chỉnh.
Hoàn thiện: cố định lại toàn bộ dây và vít, bọc bảo vệ dây tín hiệu để tăng độ bền.

Một số lưu ý quan trọng

Luôn lắp song song tuyệt đối để tránh hao mòn đầu đọc.
Dây tín hiệu cần được uốn cong tự nhiên, tránh gấp khúc.
Nếu máy làm việc trong môi trường nhiều dầu, bụi, nên trang bị thêm nắp che bảo vệ thước.
Sau khi lắp đặt, nên chạy thử máy ở nhiều chế độ để đảm bảo hệ thống hoạt động ổn định.

>> Xem chi tiết Hướng dẫn lắp đặt thước quang cho xưởng cơ khí

Các lỗi thường gặp và biện pháp khắc phục khi sử dụng thước quang

Trong quá trình vận hành, thước quang có thể phát sinh một số sự cố ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ thiết bị. Việc nhận diện sớm hiện tượng và áp dụng biện pháp xử lý đúng cách là cần thiết để duy trì độ tin cậy của hệ thống đo. Dưới đây là các lỗi điển hình thường gặp trong quá trình sử dụng thước quang, kèm theo hướng dẫn khắc phục tương ứng

Sai song song hoặc đồng trục: Tiến hành căn chỉnh lại bằng đồng hồ so, sử dụng shim bù và siết chặt bulông đúng lực theo khuyến nghị.
Nhiễu điện / EMI (nguồn biến tần, motor, cáp nguồn): Bố trí tách riêng cáp tín hiệu, sử dụng cáp chống nhiễu, thực hiện nối đất hình sao và lắp ferrite tại đầu cáp.
Cáp tín hiệu gập hoặc gãy: Đảm bảo bán kính uốn lớn hơn giá trị tối thiểu, lắp đặt trong xích cáp dẫn hướng; thay thế nếu phát hiện lõi gãy hoặc vỏ hư hỏng.
Bụi, dầu hoặc phoi bám vào thước: Lắp đặt nắp che bảo vệ, vệ sinh định kỳ bằng dung dịch/dụng cụ thích hợp, điều chỉnh lại hướng tưới nguội.
Cài đặt DRO sai (độ phân giải, hướng trục, đơn vị): Thực hiện cấu hình lại thông số độ phân giải, kiểm tra hướng di chuyển, thiết lập đúng đơn vị mm/inch, hiệu chỉnh thông số bù sai số.
Chiều dài thước không đủ hành trình: Thay thế bằng thước có hành trình dài hơn tối thiểu 20–30 mm so với hành trình thực tế; bổ sung chặn hành trình mềm khi cần.
Rung động hoặc đế bắt yếu: Gia cường gối đỡ, cố định thước vào kết cấu cứng, kiểm tra và siết lại bulông; áp dụng biện pháp giảm rung nếu cần thiết.
Trôi sai số theo nhiệt độ: Vận hành máy ở chế độ làm nóng trước khi gia công, lắp tấm cách nhiệt, sử dụng chức năng bù nhiệt (nếu bộ DRO hỗ trợ).
Nối đất kém hoặc đầu nối lỏng: Vệ sinh tiếp điểm, siết chặt các mối nối, thay thế đầu nối hoặc dây cáp khi có hiện tượng oxy hóa; đảm bảo hệ thống nối đất đạt tiêu chuẩn.
Hỏng đầu đọc hoặc thanh thước: Kiểm tra chéo nguồn, màn hình hiển thị (DRO) và cáp tín hiệu để xác định nguyên nhân; trong trường hợp hỏng phần cứng, tiến hành bảo hành hoặc thay thế linh kiện.

Giải pháp tối ưu cho đo lường chính xác trong sản xuất

Việc lựa chọn và lắp đặt thước quang đúng cách không chỉ giúp nâng cao độ chính xác khi gia công mà còn góp phần kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì và đảm bảo chất lượng sản phẩm ổn định. Với đặc thù sản xuất ngày càng khắt khe, việc đầu tư vào hệ thống đo lường đáng tin cậy là bước đi cần thiết cho bất kỳ xưởng cơ khí nào.
