Trong thế giới cơ khí hiện đại, máy phay không chỉ là công cụ – mà là “trái tim” của mọi xưởng sản xuất. Với cấu tạo gồm khung máy chắc chắn, bàn máy linh hoạt, trục chính mạnh mẽ và hệ thống dẫn hướng chuẩn xác, máy phay vận hành dựa trên nguyên lý cắt gọt bằng dao quay, giúp tạo hình các chi tiết kim loại với độ chính xác tuyệt đối. Từ các dòng máy trục đứng, trục ngang, máy vạn năng cho đến máy phay CNC thông minh, mỗi loại đều đáp ứng nhu cầu gia công đa dạng, từ xưởng nhỏ lẻ đến dây chuyền công nghiệp quy mô lớn. Đặc biệt, xu hướng hiện nay tập trung vào gia công tự động, đa trục, tích hợp công nghệ cao, giúp tối ưu hiệu suất, rút ngắn thời gian sản xuất và nâng tầm lợi thế cạnh tranh cho doanh nghiệp.

Máy phay là gì?

Máy phay (milling machine) là loại máy công cụ dùng để thực hiện quá trình loại bỏ vật liệu khỏi một chi tiết gia công bằng cách sử dụng dao phay quay. Trong đó, chi tiết được cố định hoặc di chuyển tương đối so với dao quay để tạo ra bề mặt phẳng, các rãnh, khoan lỗ hoặc các hình dạng phức tạp. Máy phay có thể là dạng thủ công, điều khiển bán tự động hoặc điều khiển hoàn toàn bằng máy tính (CNC), và được sử dụng rộng rãi trong gia công chi tiết máy, khuôn mẫu, linh kiện thiết bị.

Máy phay đứng vạn năng LUZHONG dòng X5028

>> Xem ngay máy phay đứng vạn năng LUZHONG X5028 tại Thăng Long

Cấu tạo cơ bản của máy phay

Máy phay, đặc biệt là máy phay vạn năng, được cấu tạo từ nhiều bộ phận chính đảm bảo độ cứng vững, độ chính xác và khả năng gia công đa dạng. Về cơ bản, máy gồm các thành phần sau:

(1) Đế và thân máy (Column & Base):
Đây là kết cấu chịu lực chính, thường được đúc bằng gang xám có độ bền cao. Thân máy chứa các cơ cấu truyền động và trục chính, đồng thời là giá đỡ cho toàn bộ các cụm chuyển động khác. Đế máy có nhiệm vụ chịu tải trọng toàn bộ máy và hấp thụ rung động khi cắt gọt.

(2) Bàn nâng (Knee):
Được lắp trên thân máy, có thể di chuyển lên xuống theo phương thẳng đứng (trục Z). Bàn nâng cho phép điều chỉnh độ cao của chi tiết gia công và tạo không gian thao tác cho dao phay.

(3) Bàn trượt (Saddle) và bàn máy (Table):
Bàn trượt di chuyển theo phương ngang (trục Y), trong khi bàn máy di chuyển dọc theo trục X. Sự kết hợp của hai chuyển động này giúp định vị chính xác chi tiết gia công trong không gian ba chiều. Bề mặt bàn máy thường có rãnh chữ T để gá kẹp chi tiết hoặc đồ gá.

(4) Đầu dao và trục chính (Spindle Head & Spindle):
Là nơi lắp dụng cụ cắt, truyền mômen xoắn từ động cơ đến dao phay. Trục chính được chế tạo có độ chính xác cao, lắp trên ổ bi hoặc bạc đỡ nhằm đảm bảo quay êm, giảm rung và sai số khi cắt.

(5) Cơ cấu truyền động và hộp tốc độ:
Bao gồm hệ thống bánh răng hoặc dây đai, cho phép điều chỉnh số vòng quay và lượng chạy dao phù hợp với từng loại vật liệu và yêu cầu gia công.

(6) Hệ thống điều khiển và bôi trơn:
Máy phay vạn năng truyền thống sử dụng điều khiển cơ khí bằng tay gạt; các máy hiện đại hơn tích hợp truyền động điện và bơm bôi trơn tự động để nâng cao độ chính xác và tuổi thọ chi tiết.

Nhờ cấu tạo này, máy phay có thể thực hiện nhiều nguyên công khác nhau như phay mặt phẳng, phay rãnh, phay định hình, hoặc phay bánh răng, đáp ứng tốt nhu cầu trong chế tạo cơ khí chính xác và sản xuất khuôn mẫu.

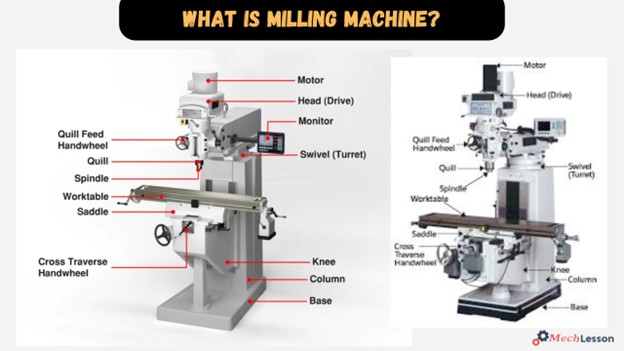

Cấu tạo của máy phay vạn năng

Nguyên lý hoạt động của máy phay

Máy phay hoạt động dựa trên nguyên lý dao quay xoay liên tục và phôi di tiến (di chuyển) một cách có kiểm soát để tạo nên hình dạng hoặc bề mặt yêu cầu. Cụ thể, mũi dao phay (có nhiều lưỡi cắt) gắn trên trục chính quay với tốc độ cao, trong khi phôi được kẹp chặt trên bàn máy và được di chuyển theo các trục X-Y (và đôi khi Z) để lưỡi dao ăn vào vật liệu và loại bỏ phoi.

Quy trình vận hành điển hình gồm các bước: kẹp chặt phôi trên bàn máy, gắn đúng dao phay và lắp trục chính, chọn tốc độ quay và lượng tiến dao phù hợp, sau đó cho mũi dao tiếp xúc phôi và tiến hành di chuyển bàn/phôi sao cho dao cắt theo đường định trước. Mỗi lần dao quay và phôi di chuyển tạo một lớp phoi nhỏ, liên tục lặp lại đến khi đạt hình dạng mong muốn.

Các yếu tố then chốt ảnh hưởng tới hiệu quả và độ chính xác của quá trình phay bao gồm:

• Tốc độ cắt (spindle speed): ảnh hưởng tới hình dạng phoi, độ nhẵn bề mặt và tuổi thọ dao.
• Lượng ăn dao (feed rate) và chiều sâu cắt (depth of cut): nếu quá lớn sẽ tạo lực mạnh, dao mòn nhanh, rung động; nếu quá nhỏ sẽ làm giảm năng suất.
• Hệ dẫn động bàn/phoi theo trục X, Y, Z: khả năng di chuyển chính xác quyết định đường chạy dao và hình dạng chi tiết.
• Tính ổn định của hệ gá và kẹp phôi: mô men quay, lực cắt và lực phản hồi nếu không được khống chế sẽ làm chi tiết bị lệch hoặc dao bị mòn nhanh.

Phân loại các loại máy phay

Máy phay được phân loại theo nhiều tiêu chí nhằm phản ánh cấu trúc, khả năng vận hành và ứng dụng thực tế. Dưới đây là các tiêu chí phổ biến và các loại máy phay tương ứng:

Theo chức năng

• Máy phay đứng (Vertical milling machine): Trục chính (spindle) đặt theo phương thẳng đứng, dao cắt tiến vào phôi từ trên xuống. Được dùng phổ biến để phay mặt, phay rãnh, khoan, trên chi tiết vừa.

Máy phay đứng vạn năng LUZHONG XA7 series

>> Đừng bỏ lỡ máy phay đứng vạn năng LUZHONG XA7 series

• Máy phay ngang (Horizontal milling machine): Trục chính nằm theo phương ngang, dùng arbor (trục gá dao) để gắn dao phay. Thích hợp phay rãnh, phay cạnh, chi tiết lớn và sản xuất số lượng lớn.

Máy phay ngang vạn năng LUZHONG X60 series

>> Máy phay ngang vạn năng LUZHONG X60 series là một trong những dòng máy được nhiều nhà xưởng nhỏ ưa chuộng

• Máy phay vạn năng (Universal milling machine): Là dạng máy phay có khả năng chuyển đổi giữa trục ngang – trục đứng hoặc có bàn xoay nghiêng, đầu phay linh hoạt.

Theo phương pháp điều khiển

• Máy phay cơ (Manual milling machine): Vận hành bằng tay hoặc cơ cấu cơ khí (bánh quay, cần tay), thích hợp gia công đơn chiếc, sửa chữa, xưởng nhỏ.
• Máy phay CNC (CNC milling machine): Điều khiển bằng máy tính (computer numerical control), lập trình gia công tự động, độ chính xác cao, dùng trong sản xuất hàng loạt và chi tiết phức tạp.

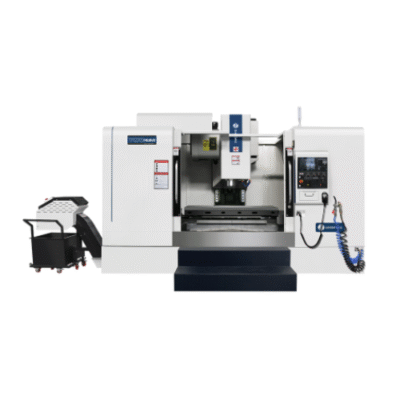

Máy phay đứng CNC LUZHONG dòng VMC1580

>> Đừng bỏ lỡ máy phay đứng CNC LUZHONG VMC1580

 Theo công dụng hoặc cấu trúc đặc biệt

• Máy phay mặt (Face milling machine): Tập trung vào việc tạo mặt phẳng lớn bằng dao mặt (face mill) hoặc dao liên tục.
• Máy phay trục/bánh răng (Gear milling / Hobbing machine): Dành riêng cho gia công bánh răng hoặc răng cắt.
• Máy phay giường (Bed-type / Gantry milling machine): Bàn hoặc giường cố định, thân máy di chuyển lớn, dùng cho chi tiết khổ lớn, sản xuất công nghiệp nặng.

Máy phay giường CNC LUZHONG GMC series dành cho các đơn hàng gia công lớn

>> Tham khảo máy phay giường CNC LUZHONG GMC series

• Máy phay đa trục / 5-axis (Multi-axis milling machine): Cho phép dao và/hoặc phôi chuyển động trên nhiều trục (3, 4, 5 trục) để gia công chi tiết phức tạp.
• Ngoài ra trên thị trường còn nhiều dòng máy phay dùng cho nhiều mục đích đặc thù khác nhau như máy phay điện cực Graphite, máy phay lăn răng,…

Ứng dụng của máy phay trong sản xuất

Máy phay là thiết bị rất đa năng và hiện diện trong nhiều ngành công nghiệp nhờ khả năng cắt gọt linh hoạt và độ chính xác cao. Cụ thể, các ứng dụng chính bao gồm:

• Gia công các chi tiết máy và bộ phận cấu trúc: máy phay được dùng để tạo mặt phẳng, rãnh, then, và các chi tiết chuyển động trong máy móc. Ví dụ như khối động cơ, đầu bơm, cấu trúc khung, đặc biệt trong sản xuất linh kiện yêu cầu dung sai nhỏ.

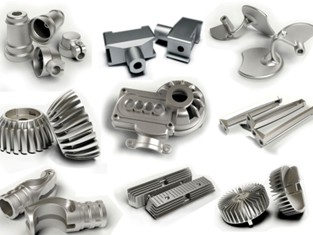

Các chi tiết máy được tạo nên từ máy phay

• Sản xuất linh kiện ô tô và hàng không: nhờ khả năng gia công chính xác và xử lý chi tiết phức tạp, máy phay được dùng để chế tạo chi tiết như thân máy, trục cam, chi tiết động cơ, khung máy bay, cánh máy.

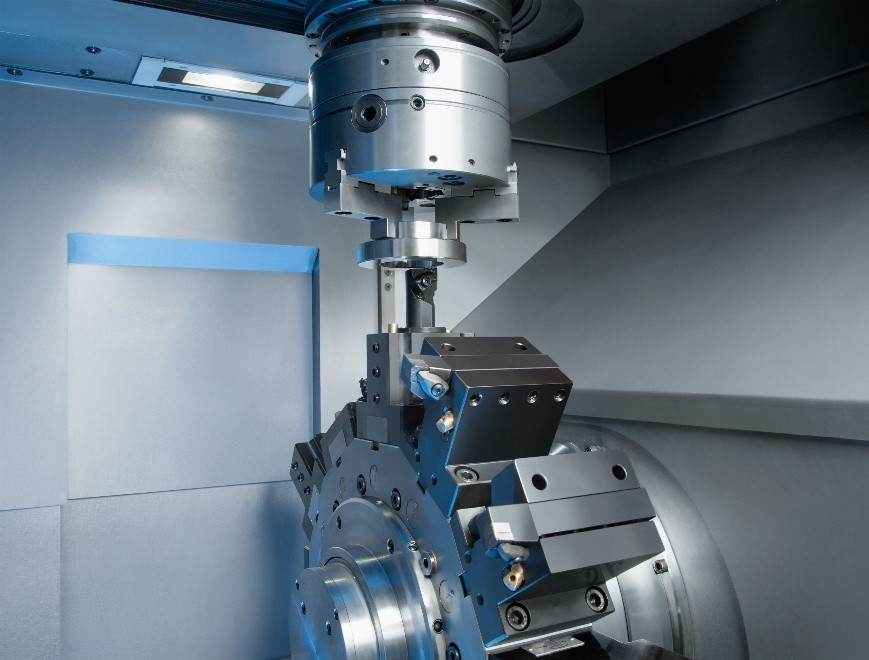

Sản xuất linh kiện oto cần sử dụng các loại máy phay, máy tiện cơ khí

• Chế tạo khuôn mẫu và dụng cụ: máy phay thường đảm nhận công việc gia công khuôn nhựa, khuôn kim loại, bộ gá, mô hình mẫu (prototype) với độ tinh vi cao và yêu cầu hình dạng đa dạng.
• Gia công vật liệu kỹ thuật và chế tạo đặc biệt: trong ngành thiết bị y tế, dầu khí, năng lượng, máy phay đảm nhiệm việc cắt và định hình vật liệu đặc biệt, như chi tiết titan, hợp kim chịu nhiệt, đường rãnh phức tạp.

Nhờ ứng dụng rộng rãi này, việc lựa chọn máy phay phù hợp và khai thác tối ưu khả năng gia công sẽ góp phần tang hiệu suất sản xuất, giảm thời gian gia công và cải thiện chất lượng sản phẩm.

Xu hướng phát triển: từ máy phay cơ khí đến máy phay CNC tự động hóa

Máy phay truyền thống, với cấu trúc thân trụ – bàn nâng (máy phay vạn năng) đã từng là “trái tim” của nhiều xưởng cơ khí. Thế nhưng, trong bối cảnh sản xuất hiện đại, yêu cầu về tốc độ, độ chính xác, năng suất và tự động hóa ngày càng tăng khiến việc chuyển dịch sang máy phay CNC và hệ thống tự động hóa trở thành xu hướng tất yếu. Dưới đây là những trụ cột thay đổi chính:

• Tích hợp số hóa và điều khiển CNC: Máy phay ngày nay không chỉ là thiết bị cơ khí với chuyển động trục X–Y–Z mà được điều khiển bằng chương trình CNC, giúp loại bỏ nhiều thao tác thủ công và tăng độ đồng nhất sản phẩm.
• Tự động hóa và robot hóa quá trình gia công: Việc kết hợp máy phay CNC với robot tải – dỡ phôi, băng chuyền,… giúp xưởng hoạt động liên tục với ít gián đoạn và tiết kiệm nhân công vận hành.
• Đa chức năng và đa trục (Multi-axis): Máy phay hiện đại có khả năng gia công phức tạp như phay 4 trục, 5 trục, xoay trục, giúp xử lý chi tiết có hình dáng phức tạp hơn với ít lần gá đặt hơn.
• Kết nối IoT và dữ liệu lớn (Big Data): Máy phay CNC ngày càng được trang bị cảm biến, thu thập dữ liệu vận hành, tự giám sát tình trạng, cảnh báo bảo trì – nằm trong xu hướng Nhà máy thông minh (Smart Factory).
• Yêu cầu về độ chính xác và vật liệu gia công tăng cao: Với sự phát triển của ngành hàng không, y tế, ô tô điện, máy phay cần đáp ứng dung sai rất chặt và khả năng gia công các hợp kim đặc biệt, đòi hỏi chuyển dịch lên dòng máy có độ cứng và công nghệ cao hơn.

Theo báo cáo thị trường, thị trường máy phay CNC và các máy gia công CNC được dự đoán sẽ tăng từ khoảng 84,86 tỷ USD năm 2025 lên khoảng 116,88 tỷ USD vào năm 2034, với tốc độ CAGR ~3,62 %. Đồng thời, xu hướng “trí tuệ hóa” (intelligence), chức năng đa nhiệm, kết nối mạng và thân thiện với môi trường cũng được nhấn mạnh trong báo cáo ngành.

Với các xưởng cơ khí tại Việt Nam, việc nâng cấp hoặc thay thế máy phay cơ truyền thống bằng máy phay CNC không còn chỉ là lựa chọn mà ngày càng trở thành bước “bắt buộc” để duy trì khả năng cạnh tranh – khi khách hàng đòi hỏi độ chính xác cao hơn, thời gian giao hàng ngắn hơn và chi phí sản xuất hiệu quả hơn.
