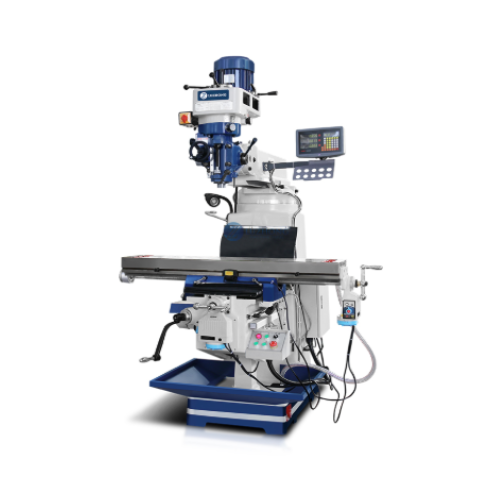

Máy phay đứng vạn năng kiểu tháp pháo LUZHONG H series thường được dùng để gia công các chi tiết cơ khí nhỏ và vừa như bản mã, pát đỡ, tấm gá, đồ gá đơn giản, mặt bích nhỏ, gối đỡ, chi tiết nhôm, chi tiết thép, chi tiết nhựa kỹ thuật, phụ tùng thay thế, rãnh then, bề mặt lắp ghép và các chi tiết sửa chữa trong xưởng.

Về nguyên công, máy phù hợp với phay mặt phẳng, phay rãnh, phay bậc, phay cạnh, khoan, khoét, doa nhẹ và taro cơ bản tùy dao cụ, đồ gá, tốc độ trục chính và cấu hình máy. Với các model 4HW/5HW, xưởng có thể khai thác thêm trục chính ngang cho một số nguyên công cần dùng dao hoặc cách gá theo phương ngang, nhưng vẫn cần đối chiếu cụ thể với kích thước chi tiết, dao cụ và yêu cầu gia công thực tế.

Đặc điểm nổi bật

Trong các xưởng sửa chữa cơ khí, LUZHONG H series có thể dùng để phay sửa bề mặt chi tiết cũ, phay lại rãnh then, chỉnh sửa mặt lắp ghép, khoan – doa lại lỗ hoặc gia công nhanh các pát đỡ, tấm gá và phụ tùng thay thế. Đây là nhóm công việc thường thay đổi liên tục, số lượng không lớn, nên máy phay kiểu tháp pháo phù hợp vì dễ gá đặt, dễ điều chỉnh và không cần lập trình như máy CNC.

Trong các xưởng gia công phụ trợ, máy phù hợp với các công việc như phay mặt phẳng trên chi tiết thép hoặc nhôm, phay rãnh lắp ghép, phay bậc, phay cạnh, khoan lỗ theo vị trí và xử lý các chi tiết cơ khí đơn giản trước khi chuyển sang công đoạn tiếp theo. Với các lựa chọn bàn máy 1270×254 mm hoặc 1370×305 mm, xưởng có thể chọn cấu hình theo kích thước chi tiết thường gia công.

Với xưởng mới mở hoặc xưởng cơ khí nhỏ, LUZHONG H series là lựa chọn thực dụng khi cần một máy phay cơ có thể xử lý nhiều nguyên công cơ bản trong cùng một thiết bị. Máy giúp xưởng chủ động hơn khi làm bản mã, pát đỡ, tấm gá, đồ gá đơn giản, mặt bích nhỏ hoặc chi tiết sửa chữa, thay vì phải thuê ngoài các công việc phay đơn giản.

Riêng với các xưởng cần tính linh hoạt cao hơn, các model 4HW/5HW có thêm trục chính ngang, phù hợp khi cần thực hiện một số nguyên công phay ngang trong phạm vi khả năng máy.

• Bàn làm việc đa dạng kích thước: có hai tùy chọn là 1270 × 254 mm và 1370 × 305 mm, phù hợp với nhiều loại chi tiết gia công.

• Hành trình bàn linh hoạt: hai cấu hình gồm 780/400/400 mm và 810/400/400 mm giúp thực hiện nhiều dạng phôi khác nhau.

• Côn trục chính R8 (có thể chọn ISO40): tương thích với nhiều loại dao công cụ tiêu chuẩn, dễ dàng thay đổi dụng cụ.

• Phạm vi tốc độ trục chính rộng: từ 65–4500 vòng/phút (50 Hz) và 80–5440 vòng/phút (60 Hz), còn có tùy chọn biến đổi vô cấp (65–4000 v/p).

• Công suất động cơ chính 2.2–3 kW, đủ để vận hành ổn định trong nhiều ứng dụng gia công khác nhau.

Cấu hình lựa chọn

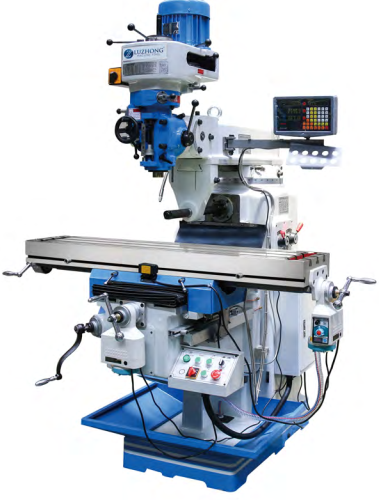

Máy phay đứng vạn năng LUZHONG H series

• Màn hình hiển thị kỹ thuật số DRO
• Bộ kẹp
• Tiến dao tự động
• Thanh kéo khí nén
• Bơm dầu điện
• Đầu chia
• Bàn xoay
• Dao cụ

Thông số kỹ thuật

Model	Đơn vị	4H	5H	4HW	5HW
Kích thước bàn	mm	1270*254	1370*305	1270*254	1370*305
Hành trình bàn	mm	780/400/400	810/ 400 /400	780/400/400	810/400/400
Rãnh T (số lượng-rộng*bước)	–	3-16*50	3-16*65	3-16*65	3-16*65
Côn trục chính	–	R8 (lựa chọn ISO40)	R8 (lựa chọn ISO40)	R8/ISO40	R8/ISO40
Côn trục chính ngang	–	–	–	ISO40	ISO40
Phạm vi tốc độ trục chính (số bước)	v/p	50HZ:65-4500,60HZ:80-5440 (16) (Tùy chọn biến số 65-4000)
Phạm vi tốc độ trục chính theo phương ngang (số bước)	v/p	–	–	45-1350 (12)	45-1350 (12)
Hành trình trục chính	mm	127	127	127	127
Phạm vi tiến dao tục chính (số bước)	mm	0.045,0.086,0.142 (3)	0.045,0.086,0.142 (3)	0.045,0.086,0.142 (3)	0.045,0.086,0.142 (3)
Khoảng cách từ mũi trục chính đến mặt bàn	mm	90-510	90-510	90-510	90-510
Khoảng cách từ trục chính ngang đến mặt bàn	mm	–	–	0-400	0-400
Công suất động cơ chính	kw	2.2	2.2	2.2(đứng)/3(ngang)	2.2(đứng)/3(ngang)
Đầu xoay (trái-phải)	°	±90°	±90°	±90°	±90°
Đầu xoay (trước-sau)	°	±45°	±45°	±45°	±45°
Trọng lượng máy	kg	1400	1600	1750	1850
Kích thước tổng thể (DxRXC)	mm	1550*1650*2250	1550*1650*2250	1550*1650*2250	1550*1650*2250

FAQ – Câu hỏi thường gặp

Máy phay đứng vạn năng khác gì so với máy phay ngang hoặc máy phay CNC?

Máy phay đứng vạn năng được thiết kế với trục chính thẳng đứng, giúp thao tác dễ quan sát, dễ gá đặt và linh hoạt hơn so với máy phay ngang, vốn thường chỉ tối ưu cho một số nguyên công chuyên biệt. So với máy CNC, máy phay vạn năng không có khả năng lập trình tự động nhưng lại có ưu điểm là chi phí đầu tư thấp, dễ vận hành, ít đòi hỏi kỹ thuật phức tạp và vẫn đáp ứng tốt nhu cầu gia công đa dạng trong sản xuất nhỏ và vừa. Vì vậy, đây là lựa chọn cân bằng giữa hiệu quả, chi phí và sự linh hoạt cho nhiều xưởng cơ khí.

Nên chọn máy phay đứng vạn năng hay máy phay chuyên dụng trong xưởng cơ khí nhỏ?

Đối với các xưởng cơ khí nhỏ hoặc vừa khởi nghiệp, việc đầu tư một máy phay chuyên dụng đôi khi làm tăng chi phí và hạn chế phạm vi gia công. Máy phay đứng vạn năng lại mang đến sự linh hoạt, có thể thay thế nhiều loại máy trong cùng một thiết bị, từ phay rãnh, phay mặt, đến khoan hoặc taro cơ bản. Điều này giúp tiết kiệm diện tích nhà xưởng, giảm chi phí mua sắm, đồng thời tăng hiệu quả khai thác máy cho nhiều loại chi tiết khác nhau. Vì thế, đây là giải pháp đầu tư thông minh để tối ưu vốn và nâng cao năng suất.

Công ty có hỗ trợ lắp đặt và đào tạo vận hành không?

Khi mua máy phay đứng vạn năng tại Công ty Cổ phần Thương mại và Sản xuất Công nghiệp Thăng Long, khách hàng được hỗ trợ lắp đặt tận nơi, căn chỉnh máy chính xác và hướng dẫn vận hành từ đội ngũ kỹ thuật nhiều kinh nghiệm. Ngoài đào tạo thao tác cơ bản, chúng tôi còn tư vấn giải pháp sử dụng máy an toàn, hiệu quả và bền lâu. Nhờ đó, khách hàng hoàn toàn yên tâm khi đầu tư, vừa tiết kiệm thời gian làm quen, vừa đảm bảo khai thác tối đa công suất máy ngay từ đầu. Đây cũng chính là cam kết của Thăng Long trong việc đồng hành lâu dài cùng sự phát triển của các xưởng cơ khí.
