Khi chọn máy phay cho xưởng cơ khí, nhiều người thường chỉ quan tâm đến kích thước máy, công suất hoặc giá bán mà chưa phân biệt rõ máy phay đứng và máy phay ngang khác nhau ở đâu. Trên thực tế, hai dòng máy này đều dùng dao quay để bóc vật liệu, nhưng khác nhau rõ ở hướng trục chính, cách lắp dao, dạng rãnh phù hợp, mặt gia công thuận lợi và cách gá phôi trong quá trình làm việc.

Máy phay đứng thường phù hợp với các chi tiết cần gia công mặt trên, mặt chuẩn, hốc nông, biên dạng đơn giản, khoan, doa, taro hoặc nhiều nguyên công trên cùng một lần gá. Trong khi đó, máy phay ngang lại có lợi thế hơn khi xưởng cần phay rãnh dài, rãnh sâu, rãnh then, mặt bên, cạnh dài hoặc các nguyên công dùng dao lắp trên arbor. Vì vậy, để chọn đúng máy, xưởng cần bắt đầu từ dạng chi tiết thực tế, hướng dao cắt, cách gá phôi và nhóm công việc xuất hiện thường xuyên nhất.

Máy phay đứng và máy phay ngang là gì?

Máy phay đứng và máy phay ngang đều là máy phay dùng dao quay nhiều lưỡi cắt để bóc vật liệu khỏi phôi. Điểm khác nhau quan trọng nhất nằm ở hướng trục chính, cách lắp dao và hướng tiếp cận của dao với chi tiết. Chính sự khác nhau này làm cho mỗi loại máy phù hợp với những nhóm chi tiết, dạng rãnh, mặt gia công và cách gá phôi khác nhau.

Máy phay đứng là gì?

Máy phay đứng là loại máy phay có trục chính đặt theo phương thẳng đứng. Dao được lắp trên trục chính và thường tiếp cận phôi từ phía trên xuống. Phôi được kẹp trên ê tô, bàn máy hoặc đồ gá, sau đó bàn máy dịch chuyển theo các phương để đưa phôi đi qua vùng cắt của dao.

Trong thực tế gia công, máy phay đứng thường được dùng với dao phay ngón, dao phay mặt, mũi khoan, mũi doa hoặc mũi taro tùy theo nguyên công. Dòng máy này phù hợp với các công việc như phay mặt trên của chi tiết, phay hốc nông, phay biên dạng đơn giản, phay rãnh ngắn, phay vai bậc, khoan lỗ định vị, doa lỗ hoặc taro trên cùng một lần gá.

Ưu điểm dễ thấy của máy phay đứng là tính linh hoạt. Người vận hành dễ quan sát vùng cắt, dễ lấy chuẩn trên mặt phẳng, dễ thay đổi dao và dễ xử lý nhiều dạng chi tiết nhỏ đến vừa. Vì vậy, máy phay đứng thường phù hợp với xưởng cơ khí nhỏ, xưởng sửa chữa, xưởng làm đồ gá, xưởng gia công phụ trợ hoặc các xưởng cần một máy phay phục vụ nhiều dạng công việc khác nhau.

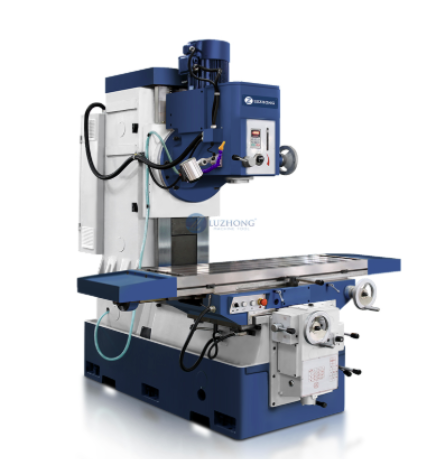

Máy phay vạn năng LUZHONG XA7 series

>> Xem ngay Máy phay đứng vạn năng LUZHONG XA7 series

Máy phay ngang là gì?

Máy phay ngang là loại máy phay có trục chính đặt theo phương nằm ngang. Dao thường được lắp trên trục dao ngang, còn gọi là arbor. Ở nhiều máy phay ngang, arbor có thể được đỡ bằng gối đỡ để tăng độ ổn định khi dùng dao phay trụ, dao phay đĩa, dao phay cạnh hoặc dao phay rãnh.

Khác với máy phay đứng thường thuận tiện khi gia công từ phía trên xuống, máy phay ngang có lợi thế khi gia công theo phương ngang, nhất là với các công việc như phay cạnh dài, phay mặt bên, phay rãnh dài, rãnh sâu, rãnh then, phay hai mặt song song hoặc dùng nhiều dao trên cùng một trục để gia công lặp lại.

Máy phay ngang thường phát huy hiệu quả khi chi tiết có dạng dài, cần tạo rãnh hoặc mặt bên ổn định, hoặc khi xưởng đã có sẵn dao, arbor, đồ gá và kinh nghiệm vận hành phù hợp. Đây không phải là máy thay thế hoàn toàn cho máy phay đứng, mà là dòng máy phù hợp với những nhóm nguyên công riêng, đặc biệt là các công việc cần dao lắp trên trục ngang và cắt theo phương ngang ổn định.

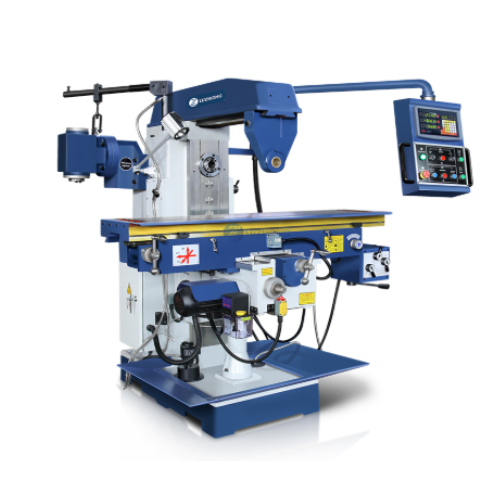

Máy phay ngang vạn năng LUZHONG X60 series

>> Xem ngay Máy phay ngang vạn năng LUZHONG X60 series

Điểm giống nhau giữa máy phay đứng và máy phay ngang

Máy phay đứng và máy phay ngang đều dùng dao quay để bóc vật liệu, đều có thể gia công mặt phẳng, rãnh, cạnh, bậc hoặc một số biên dạng nhất định nếu có dao và đồ gá phù hợp. Cả hai dòng máy đều cần được chọn theo vật liệu gia công, kích thước phôi, độ cứng vững, cách gá kẹp, tốc độ trục chính, lượng chạy dao và yêu cầu bề mặt sau gia công.

Vì vậy, không nên hiểu đơn giản rằng máy phay đứng tốt hơn máy phay ngang hoặc ngược lại. Sự khác biệt nằm ở việc máy nào thuận lợi hơn cho dạng chi tiết cụ thể. Nếu chi tiết cần phay mặt trên, làm hốc nông, khoan/doa/taro và gia công nhiều vị trí trên cùng một mặt, máy phay đứng thường dễ khai thác hơn. Nếu chi tiết cần phay rãnh dài, rãnh sâu, mặt bên, cạnh dài hoặc gia công bằng dao phay đĩa trên arbor, máy phay ngang sẽ đáng cân nhắc hơn.

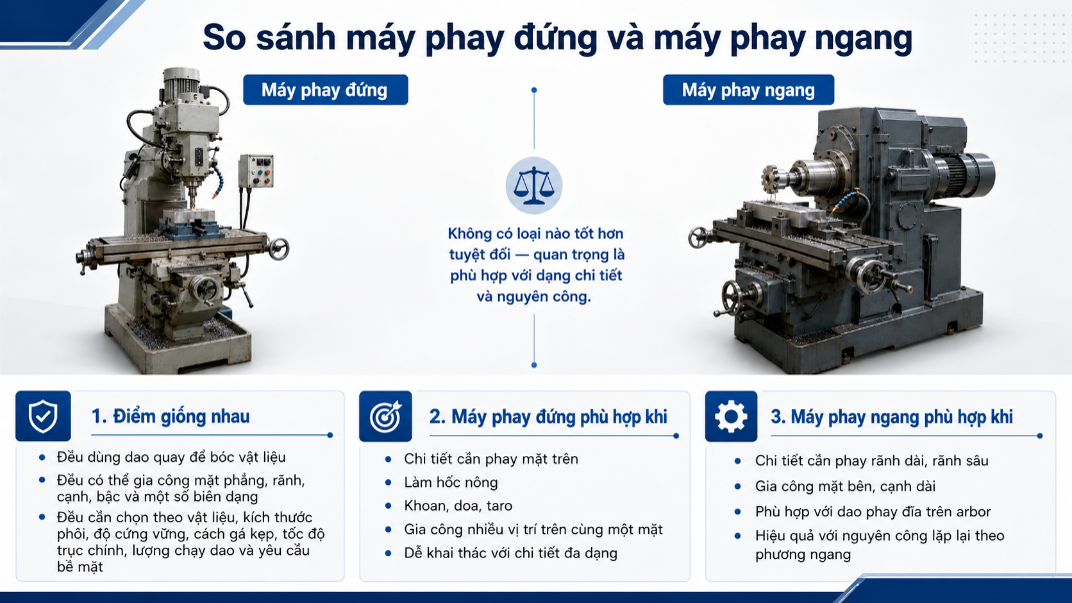

So sánh máy phay đứng và máy phay ngang

Khác nhau ở hướng trục chính và hướng dao cắt

Khác biệt dễ nhận biết nhất giữa máy phay đứng và máy phay ngang nằm ở hướng trục chính. Máy phay đứng có trục chính đặt theo phương thẳng đứng, dao thường tiếp cận phôi từ phía trên xuống. Máy phay ngang có trục chính đặt theo phương nằm ngang, dao thường được lắp trên trục dao ngang và cắt vào phôi theo phương ngang hoặc theo mặt bên của chi tiết.

Sự khác nhau về hướng trục chính không chỉ là khác nhau về kết cấu máy. Nó ảnh hưởng trực tiếp đến cách lắp dao, hướng dao tiếp xúc với phôi, mặt gia công thuận lợi, cách gá phôi và loại nguyên công mà mỗi dòng máy xử lý hiệu quả hơn. Vì vậy, khi so sánh máy phay đứng và máy phay ngang, xưởng không nên chỉ nhìn vào kích thước máy hay công suất, mà cần xem mặt nào của chi tiết cần gia công nhiều nhất.

Máy phay đứng: trục chính thẳng đứng, dao cắt từ trên xuống

Máy phay đứng có trục chính bố trí theo phương thẳng đứng. Khi gia công, dao được lắp trên trục chính và thường cắt vào phôi từ phía trên. Phôi được kẹp trên ê tô, bàn máy hoặc đồ gá, sau đó bàn máy dịch chuyển để đưa chi tiết qua vùng cắt của dao.

Cách bố trí này giúp máy phay đứng thuận tiện khi gia công mặt trên của chi tiết. Người vận hành dễ quan sát vùng cắt, dễ lấy chuẩn trên mặt phẳng, dễ chỉnh vị trí lỗ và dễ thay đổi giữa các nguyên công như phay mặt, phay hốc nông, phay rãnh ngắn, khoan, doa hoặc taro. Đây là lý do máy phay đứng thường được dùng nhiều trong các xưởng gia công đa dạng, xưởng sửa chữa, xưởng làm đồ gá và các xưởng cần xử lý nhiều dạng chi tiết nhỏ đến vừa.

Với các chi tiết như đế gá, bản mã, chi tiết có hốc nông, mặt phẳng cần làm chuẩn hoặc chi tiết có lỗ định vị trên cùng một mặt, máy phay đứng thường dễ khai thác hơn. Dao phay ngón, dao phay mặt, mũi khoan, mũi doa hoặc mũi taro có thể được sử dụng tùy theo nguyên công, giúp xưởng xử lý nhiều bước gia công trên cùng một lần gá.

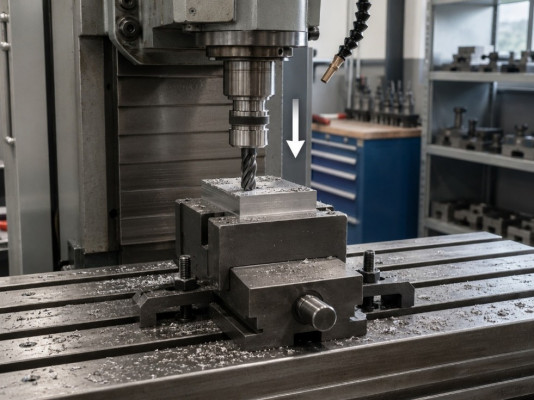

Máy phay đứng: trục chính thẳng đứng, dao cắt từ trên xuống

>> Máy phay đứng kiểu tháp pháo LUZHONG X63 series phù hợp với các xưởng cần một máy phay cơ đa dụng, dễ thao tác và có chi phí đầu tư hợp lý

Máy phay ngang: trục chính nằm ngang, dao cắt theo phương ngang

Máy phay ngang có trục chính đặt theo phương nằm ngang. Dao thường được lắp trên trục dao ngang, còn gọi là arbor. Với nhiều máy phay ngang, trục dao này có thể được đỡ bằng gối đỡ để tăng độ ổn định khi dùng dao phay trụ, dao phay đĩa, dao phay cạnh hoặc dao phay rãnh.

Cách bố trí trục chính nằm ngang giúp máy phay ngang thuận lợi khi gia công các mặt bên, cạnh dài, rãnh dài, rãnh sâu, rãnh then hoặc các nguyên công cần dao cắt theo phương ngang. Khi dùng dao lắp trên arbor, máy có thể phù hợp với các dạng gia công mà dao phay ngón trên máy phay đứng không phải lúc nào cũng là lựa chọn tối ưu.

Máy phay ngang thường được cân nhắc khi chi tiết có dạng thanh, dạng dài, cần phay cạnh theo chiều dài, cần tạo rãnh sâu hoặc cần gia công nhiều mặt bên với độ ổn định tốt. Với các công việc lặp lại và đã có dao, arbor, đồ gá phù hợp, máy phay ngang có thể phát huy lợi thế rõ hơn so với máy phay đứng.

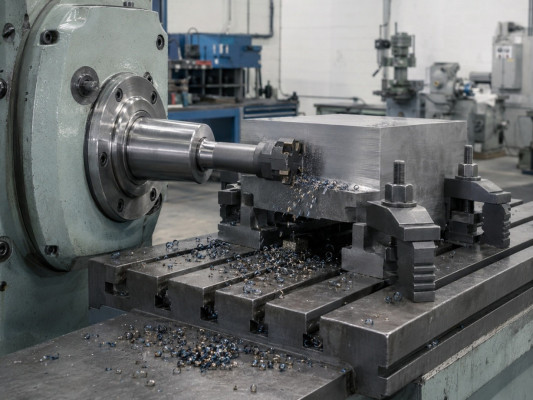

Máy phay ngang với trục chính nằm ngang, dao cắt theo phương ngang

Khác nhau ở dạng rãnh, bậc và mặt gia công

Máy phay đứng và máy phay ngang đều có thể gia công mặt phẳng, rãnh, bậc, cạnh và một số biên dạng nhất định. Tuy nhiên, do khác nhau ở hướng trục chính và cách lắp dao, mỗi dòng máy sẽ thuận lợi với một nhóm chi tiết khác nhau. Máy phay đứng thường linh hoạt hơn với mặt trên của phôi, hốc nông, biên dạng đơn giản và các lỗ định vị. Máy phay ngang lại có lợi thế hơn với rãnh dài, rãnh sâu, rãnh then, mặt bên và các nguyên công cần dao lắp trên trục ngang.

Điểm quan trọng là xưởng không nên chỉ hỏi máy nào phay được rãnh. Cần xác định rõ rãnh đó là rãnh ngắn hay rãnh dài, nông hay sâu, nằm trên mặt trên hay mặt bên, gia công đơn chiếc hay lặp lại nhiều lần. Chính dạng rãnh, dạng bậc và mặt cần gia công mới quyết định máy phay đứng hay máy phay ngang phù hợp hơn.

Máy phay đứng phù hợp với mặt phẳng, hốc nông, biên dạng và lỗ định vị

Máy phay đứng phù hợp với các chi tiết cần gia công trên mặt trên của phôi. Khi dao tiếp cận từ phía trên xuống, người vận hành dễ quan sát vùng cắt, dễ lấy chuẩn, dễ căn vị trí và dễ xử lý nhiều nguyên công trên cùng một mặt. Đây là lý do máy phay đứng thường được dùng để phay mặt phẳng, phay hốc nông, phay biên dạng đơn giản, phay bậc, phay vai, phay rãnh ngắn và gia công lỗ định vị.

Với các chi tiết như đế gá, bản mã, jig, đồ gá, chi tiết dạng khối nhỏ và vừa, máy phay đứng thường dễ khai thác hơn. Xưởng có thể phay mặt trước để tạo chuẩn, sau đó khoan lỗ, doa lỗ, taro hoặc phay thêm hốc, rãnh, bậc trên cùng một lần gá. Cách làm này giúp giảm số lần tháo gá và thuận tiện hơn khi chi tiết có nhiều vị trí cần gia công trên cùng một mặt phẳng.

Máy phay đứng cũng phù hợp với các công việc cần dao phay ngón hoặc dao phay mặt. Dao phay ngón thuận tiện cho hốc nông, rãnh ngắn, vai bậc, biên dạng ngoài và các đường chạy dao linh hoạt. Dao phay mặt phù hợp khi cần tạo bề mặt phẳng trên chi tiết, nhất là các mặt chuẩn, mặt kê gá hoặc mặt lắp ghép kích thước nhỏ và vừa.

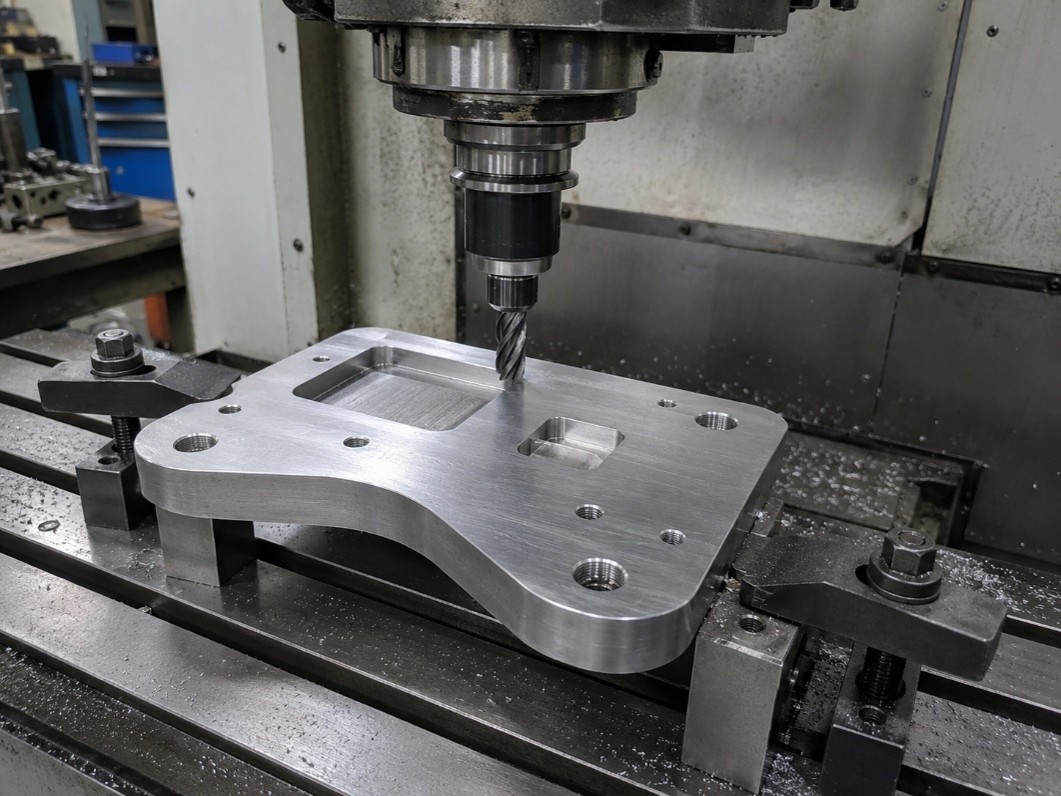

Máy phay đứng gia công mặt phẳng, hốc nông và lỗ định vị

>> Máy phay đứng vạn năng LUZHONG X5036 Series được thiết kế chắc chắn, phù hợp cho nhiều nhu cầu gia công cơ khí từ chi tiết đơn giản đến phức tạp

Máy phay ngang phù hợp với rãnh dài, rãnh sâu, rãnh then và mặt bên

Máy phay ngang phù hợp hơn với các công việc cần gia công theo phương ngang, đặc biệt là rãnh dài, rãnh sâu, rãnh then, mặt bên dài hoặc cạnh dài của phôi. Do dao thường được lắp trên arbor, máy phay ngang có thể sử dụng các loại dao như dao phay trụ, dao phay cạnh, dao phay đĩa, dao cắt rãnh hoặc dao cắt đứt. Đây là nhóm dao phù hợp với nhiều nguyên công rãnh và mặt bên mà máy phay đứng không phải lúc nào cũng xử lý tối ưu.

Với các chi tiết dạng thanh, dạng dài, chi tiết cần phay cạnh theo chiều dài hoặc tạo rãnh sâu ổn định, máy phay ngang đáng cân nhắc hơn. Khi gá phôi đúng cách và dùng đúng dao, máy phay ngang có thể cắt theo phương ngang ổn định, phù hợp với các công việc lặp lại như phay rãnh then, phay mặt bên, phay rãnh dài hoặc gia công nhiều mặt song song.

Máy phay ngang cũng có lợi thế trong một số trường hợp cần dao được đỡ chắc trên arbor. Với rãnh sâu hoặc rãnh dài, việc dùng dao phay đĩa, dao phay cạnh hoặc dao phay rãnh trên trục ngang có thể giúp quá trình cắt ổn định hơn so với việc cố xử lý bằng dao phay ngón trên máy phay đứng, đặc biệt khi xưởng đã có đủ dao, arbor, đồ gá và kinh nghiệm vận hành.

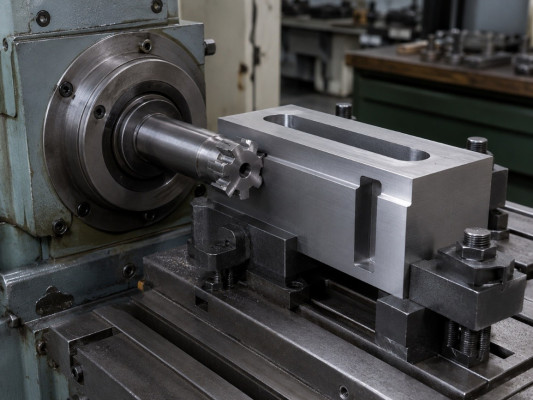

Máy phay ngang gia công rãnh dài, rãnh sâu và mặt bên chi tiết

>> Máy phay ngang LUZHONG X6132/X6140 series được thiết kế với độ bền cao, khả năng gia công linh hoạt và phù hợp cho nhiều quy mô xưởng cơ khí

Khác nhau ở cách gá phôi và khả năng giữ ổn định khi gia công

Ngoài hướng trục chính và dạng dao, máy phay đứng và máy phay ngang còn khác nhau rõ ở cách gá phôi. Cùng một chi tiết, nếu gá thuận theo hướng dao cắt thì quá trình gia công sẽ ổn định hơn, dễ kiểm soát kích thước hơn và ít phải xoay trở phôi hơn. Ngược lại, nếu chọn máy không thuận với mặt cần gia công, xưởng vẫn có thể làm được trong một số trường hợp, nhưng thời gian gá đặt sẽ lâu hơn, thao tác khó hơn và độ ổn định khi cắt dễ bị ảnh hưởng.

Với máy phay đứng, phôi thường được kẹp trên ê tô, bàn máy hoặc đồ gá để gia công mặt trên của chi tiết. Với máy phay ngang, phôi thường được gá sao cho dao lắp trên arbor tiếp cận thuận lợi vào mặt bên, cạnh dài hoặc rãnh dài của chi tiết. Vì vậy, khi chọn giữa máy phay đứng và máy phay ngang, xưởng cần xem xét phôi được kẹp theo hướng nào, mặt nào cần gia công trước, mặt nào làm chuẩn và có phải đổi gá nhiều lần hay không.

Máy phay đứng thuận tiện khi gá phôi để gia công mặt trên

Máy phay đứng phù hợp với các chi tiết cần gia công mặt trên, mặt chuẩn, hốc nông, lỗ định vị hoặc nhiều vị trí trên cùng một mặt phẳng. Phôi thường được đặt nằm trên bàn máy, kẹp bằng ê tô, đồ gá hoặc bộ kẹp, sau đó dao tiếp cận từ phía trên xuống. Cách bố trí này giúp người vận hành dễ quan sát vùng cắt, dễ lấy chuẩn, dễ căn vị trí và dễ kiểm tra bề mặt sau gia công.

Trong thực tế, máy phay đứng thường thuận tiện với các chi tiết như bản mã, đế gá, jig, đồ gá, chi tiết dạng khối nhỏ và vừa, hoặc các chi tiết cần phay mặt rồi khoan lỗ theo vị trí. Khi chi tiết đã được gá chắc trên bàn máy, xưởng có thể phay mặt, phay hốc, phay rãnh ngắn, khoan, doa hoặc taro trên cùng một lần gá. Điều này giúp giảm sai lệch do tháo phôi ra gá lại nhiều lần.

Máy phay đứng cũng phù hợp khi xưởng cần xử lý nhiều dạng chi tiết khác nhau trong ngày. Với những công việc thay đổi liên tục, việc gá phôi trên mặt bàn, thay dao và quan sát vùng cắt thường dễ thao tác hơn. Đây là lý do máy phay đứng thường được chọn cho xưởng sửa chữa, xưởng làm đồ gá, xưởng cơ khí nhỏ và các đơn vị cần một máy phay linh hoạt cho nhiều nhóm việc.

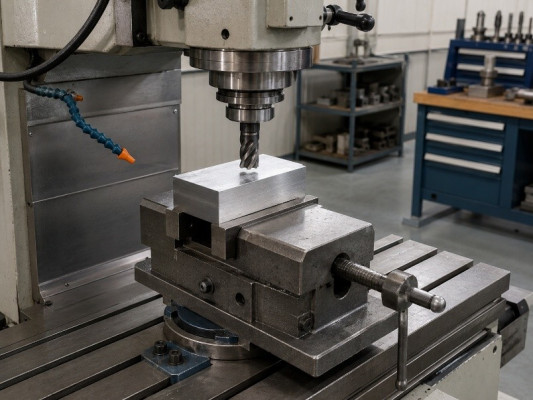

Gá phôi trên máy phay đứng để gia công mặt trên

>> Máy phay đứng vạn năng LUZHONG X50 series linh hoạt khả năng tiến dao thủ công và tự động, có tốc độ trục chính đạt đến 1500 v/p chia thành 18 bước

Máy phay ngang thuận lợi khi cần gá phôi để gia công cạnh, rãnh dài hoặc mặt bên

Máy phay ngang phát huy lợi thế khi chi tiết cần gia công cạnh dài, mặt bên, rãnh dài, rãnh sâu hoặc rãnh then. Do dao thường được lắp trên arbor theo phương ngang, phôi cần được gá sao cho mặt cần gia công nằm đúng hướng tiếp cận của dao. Khi gá đúng, dao có thể cắt dọc theo chiều dài phôi hoặc cắt vào mặt bên ổn định hơn.

Với các chi tiết dạng thanh, dạng hộp dài, chi tiết cần phay cạnh theo chiều dài hoặc chi tiết cần tạo rãnh sâu, máy phay ngang thường thuận lợi hơn máy phay đứng. Một số nguyên công còn có thể dùng dao phay cạnh, dao phay đĩa hoặc nhiều dao trên cùng arbor để gia công theo dạng lặp lại. Khi hệ dao và phôi được gá đúng, quá trình cắt theo phương ngang sẽ ổn định và phù hợp hơn với những công việc chuyên về rãnh hoặc mặt bên.

Tuy nhiên, máy phay ngang đòi hỏi xưởng phải có dao, arbor, đồ gá và cách kẹp phù hợp. Nếu không chuẩn bị đúng tooling, máy ngang sẽ khó khai thác hiệu quả. Vì vậy, máy phay ngang phù hợp hơn với những xưởng đã xác định rõ nhóm chi tiết cần gia công, thường xuyên làm rãnh dài, mặt bên, cạnh dài hoặc các nguyên công lặp lại theo một dạng cố định.

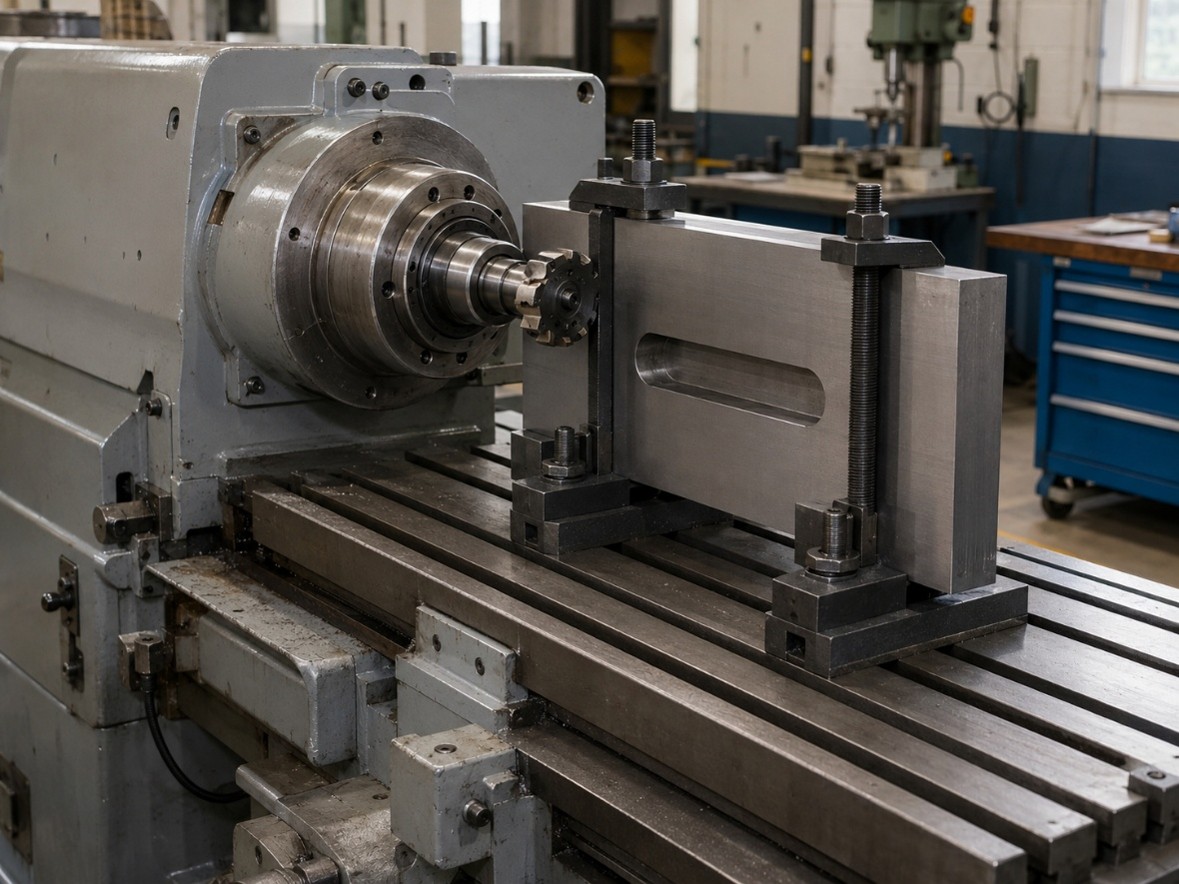

Gá phôi trên máy phay ngang để gia công cạnh dài, rãnh dài và mặt bên

Khi nào nên chọn máy phay đứng?

Máy phay đứng nên được ưu tiên khi xưởng cần gia công linh hoạt trên mặt trên của chi tiết, cần phay mặt chuẩn, làm hốc nông, xử lý biên dạng đơn giản hoặc kết hợp nhiều nguyên công như phay, khoan, doa, taro trên cùng một lần gá. Đây là dòng máy phù hợp với các xưởng có nhu cầu gia công đa dạng, sản lượng chưa quá lớn hoặc thường xuyên thay đổi dạng chi tiết theo từng đơn hàng.

Khác với máy phay ngang thường mạnh ở rãnh dài, rãnh sâu, mặt bên và dao lắp trên arbor, máy phay đứng thuận lợi hơn khi dao cần tiếp cận chi tiết từ phía trên xuống. Cách bố trí này giúp người vận hành dễ quan sát vùng cắt, dễ lấy chuẩn, dễ kiểm tra vị trí lỗ và dễ xử lý nhiều dạng chi tiết nhỏ đến vừa.

Khi chi tiết cần gia công mặt trên, mặt chuẩn hoặc mặt lắp ghép

Xưởng nên chọn máy phay đứng khi chi tiết cần phay mặt trên, làm mặt chuẩn, mặt kê gá hoặc mặt lắp ghép. Đây là nhóm công việc thường gặp ở đế gá, bản mã, mặt bích nhỏ và vừa, chi tiết dạng khối, chi tiết sửa chữa hoặc các chi tiết cần tạo bề mặt phẳng trước khi chuyển sang nguyên công tiếp theo.

Với máy phay đứng, phôi được kẹp trên bàn máy, ê tô hoặc đồ gá, còn dao tiếp cận từ phía trên. Cách làm này thuận tiện khi cần phay mặt phẳng, chỉnh lại bề mặt sau cắt, sau hàn, sau đúc hoặc sau gia công thô. Khi mặt gia công đóng vai trò làm chuẩn, máy phay đứng giúp xưởng dễ lấy mốc, dễ quan sát đường dao và dễ kiểm tra chất lượng bề mặt hơn.

Nếu chi tiết chủ yếu cần gia công mặt trên và không có nhiều rãnh dài hoặc mặt bên sâu, máy phay đứng thường là lựa chọn hợp lý hơn. Xưởng không nên chọn máy phay ngang chỉ vì nghĩ máy ngang cắt khỏe hơn, trong khi phần lớn công việc thực tế lại nằm trên mặt trên của chi tiết.

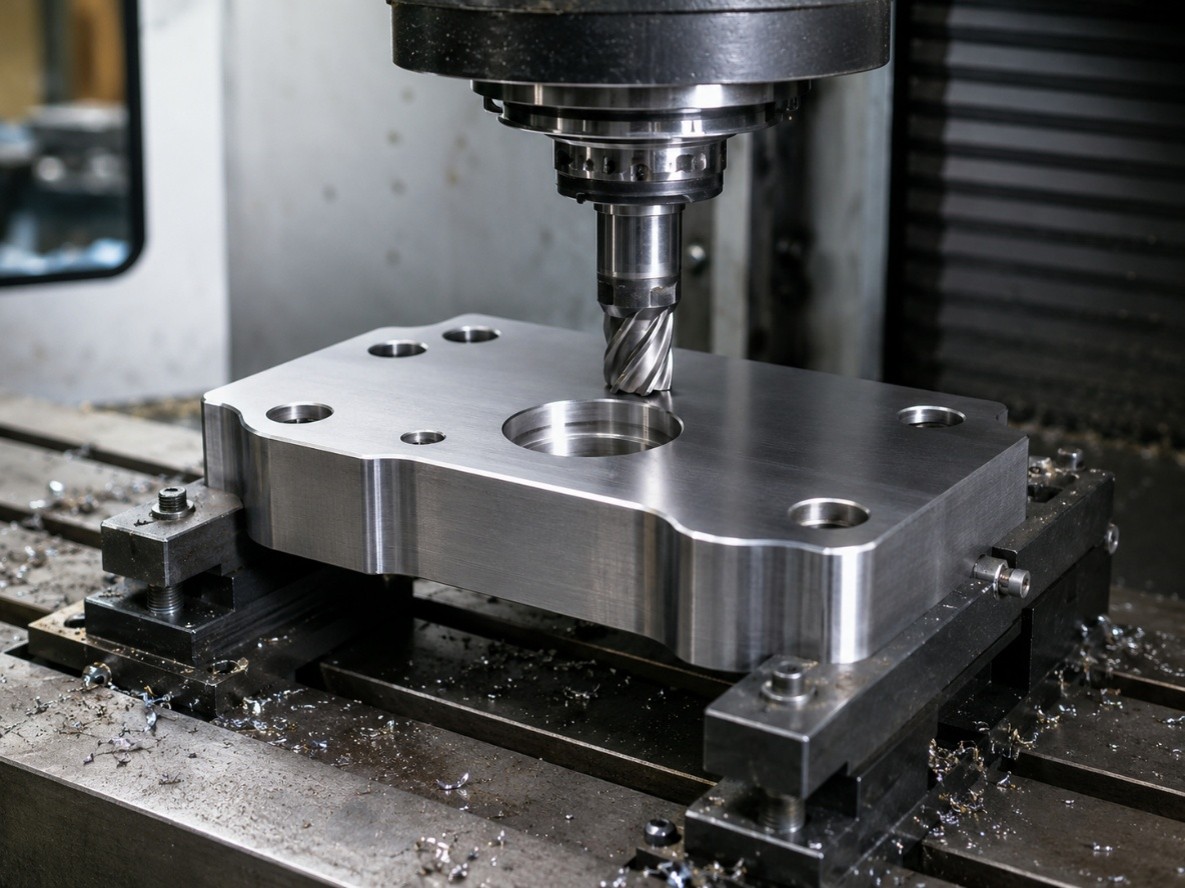

Chi tiết cần gia công mặt trên, mặt chuẩn và mặt lắp ghép

Khi cần phay hốc nông, biên dạng hoặc nhiều vị trí trên cùng một mặt

Máy phay đứng phù hợp với các chi tiết cần phay hốc nông, phay bậc, phay vai, phay rãnh ngắn, phay biên dạng ngoài đơn giản hoặc xử lý nhiều vị trí trên cùng một mặt phẳng. Các công việc này thường dùng dao phay ngón, dao phay mặt hoặc các dao lắp theo trục đứng để tiếp cận trực tiếp từ phía trên.

Với các chi tiết như jig, đồ gá, bản mã có rãnh, đế máy nhỏ, chi tiết dạng khối hoặc chi tiết cần khoét hốc nông, máy phay đứng thường dễ thao tác hơn. Người vận hành có thể lấy chuẩn trên mặt phẳng, chạy dao theo các hướng cần thiết và kiểm soát chiều sâu cắt theo trục đứng.

Dòng máy này cũng phù hợp khi chi tiết có hình dạng thay đổi giữa các đơn hàng. Nếu hôm nay cần phay mặt, ngày mai cần làm rãnh ngắn, sau đó cần khoan lỗ hoặc sửa hốc nhỏ, máy phay đứng sẽ dễ khai thác hơn so với máy phay ngang vốn cần dao, arbor và cách gá phôi chuyên hơn cho từng nhóm việc.

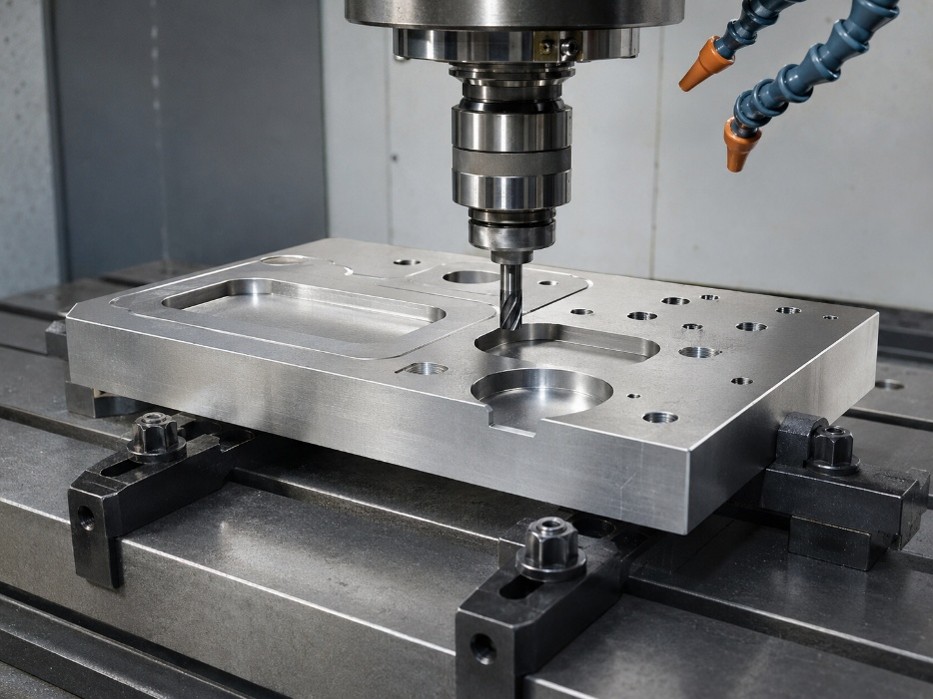

Phay hốc nông, biên dạng và nhiều vị trí trên cùng một mặt

Khi chi tiết cần khoan, doa, taro và phay trên cùng một lần gá

Máy phay đứng nên được chọn khi một chi tiết cần nhiều nguyên công trên cùng một lần gá. Ví dụ, một bản mã có thể cần phay mặt trước, sau đó khoan lỗ định vị, doa lỗ, taro ren và phay thêm rãnh hoặc vai bậc. Nếu tháo chi tiết ra gá lại nhiều lần, sai lệch vị trí có thể tăng lên và thời gian căn chỉnh cũng nhiều hơn.

Với máy phay đứng, chi tiết được kẹp chắc trên bàn máy, sau đó người vận hành có thể lần lượt đổi dao để thực hiện các nguyên công khác nhau. Cách làm này đặc biệt phù hợp với đồ gá, jig, bản mã có lỗ, chi tiết phụ trợ sản xuất và các chi tiết cần quan hệ vị trí giữa mặt phay và lỗ gia công.

Đây là lợi thế quan trọng của máy phay đứng trong các xưởng cơ khí nhỏ và vừa. Xưởng không chỉ cần một máy để phay, mà cần một thiết bị có thể hỗ trợ nhiều bước gia công liên tiếp, giúp giảm thời gian gá đặt và hạn chế sai lệch do thay đổi vị trí phôi quá nhiều lần.

>> Máy phay đứng vạn năng kiểu đầu quay LUZHONG X62 Series được thiết kế linh hoạt với nhiều kích thước bàn làm việc và hành trình bàn đa dạng

Khi xưởng gia công đa dạng, sản lượng chưa quá lớn

Máy phay đứng phù hợp với xưởng gia công đa dạng, sản lượng chưa quá lớn hoặc thường xuyên nhận các đơn hàng khác nhau. Nhóm xưởng này thường cần sự linh hoạt hơn là tối ưu cho một dạng rãnh hoặc một mặt bên cố định. Một máy phay đứng có thể hỗ trợ nhiều việc như phay mặt, phay rãnh ngắn, làm hốc nông, sửa cạnh, khoan, doa, taro và làm đồ gá đơn giản.

Với xưởng sửa chữa, xưởng cơ khí gia đình, xưởng mới mở, xưởng làm đồ gá hoặc xưởng gia công phụ trợ, máy phay đứng thường dễ đưa vào vận hành hơn. Người vận hành có thể quan sát vùng cắt trực tiếp, thay đổi dao tương đối linh hoạt và xử lý nhiều kiểu chi tiết trên cùng một máy.

Nếu xưởng chưa chuyên một nhóm chi tiết cố định, chưa có nhiều dao phay đĩa, arbor hoặc đồ gá chuyên cho máy ngang, máy phay đứng thường là lựa chọn an toàn hơn để bắt đầu. Khi nhu cầu gia công rãnh dài, rãnh sâu, mặt bên hoặc sản xuất lặp lại bằng dao lắp trên arbor tăng rõ rệt, lúc đó xưởng mới nên cân nhắc thêm máy phay ngang.

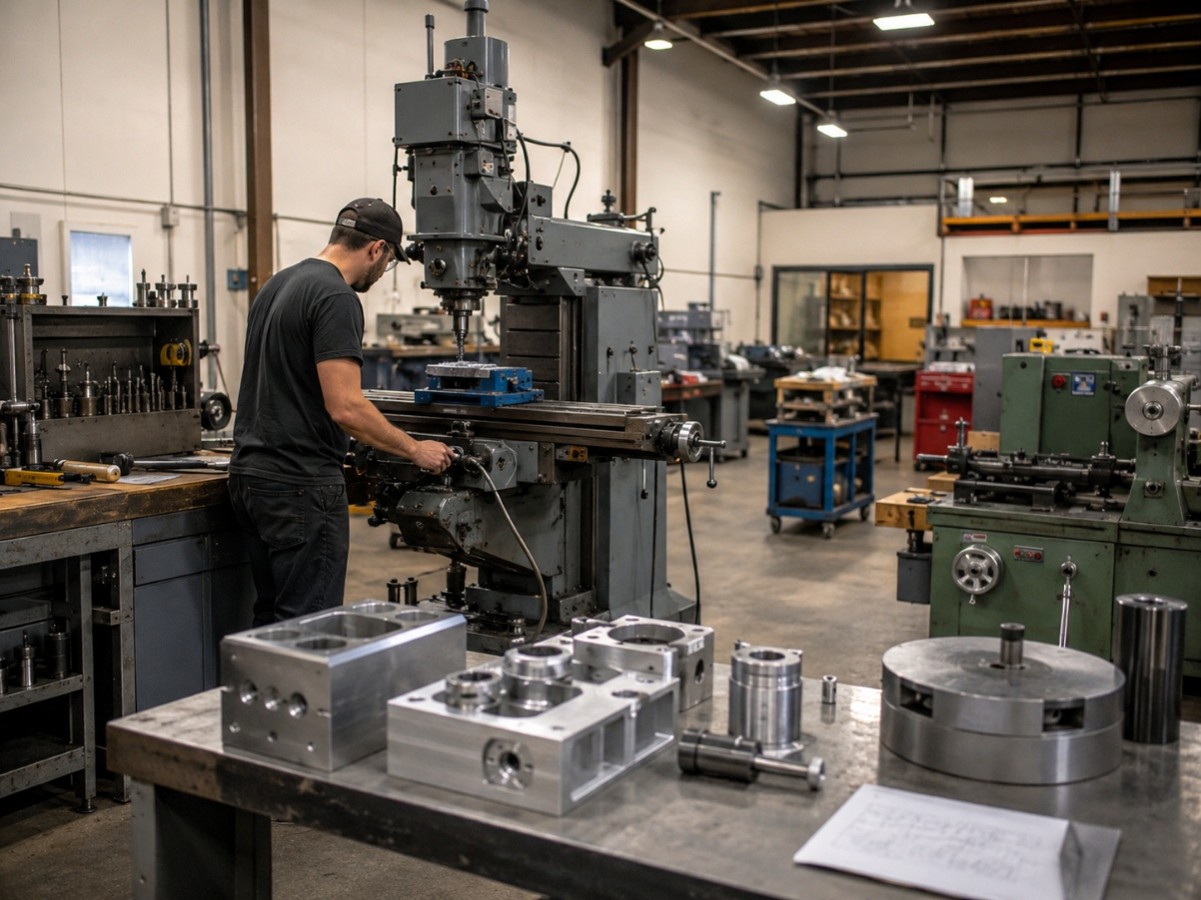

Xưởng gia công đa dạng với sản lượng vừa và nhỏ

Khi nào nên chọn máy phay ngang?

Máy phay ngang nên được cân nhắc khi xưởng thường xuyên gia công các chi tiết có rãnh dài, rãnh sâu, rãnh then, mặt bên dài hoặc cạnh dài. Khác với máy phay đứng thường thuận tiện khi dao tiếp cận từ phía trên, máy phay ngang dùng trục chính nằm ngang và dao thường được lắp trên arbor, phù hợp với các nguyên công cần cắt theo phương ngang hoặc dùng dao phay đĩa, dao phay cạnh, dao phay rãnh.

Điều quan trọng là máy phay ngang không phải lựa chọn thay thế hoàn toàn cho máy phay đứng. Dòng máy này phù hợp hơn khi xưởng đã xác định rõ nhóm chi tiết cần gia công, có nhu cầu lặp lại một số nguyên công nhất định và có đủ dao, arbor, đồ gá để khai thác đúng khả năng của máy.

Khi xưởng thường xuyên gia công rãnh dài, rãnh sâu hoặc rãnh then

Máy phay ngang phù hợp khi xưởng thường xuyên cần gia công rãnh dài, rãnh sâu, rãnh then, rãnh hẹp hoặc rãnh cần dùng dao phay đĩa. Với cách bố trí trục chính nằm ngang, dao có thể được lắp trên arbor và cắt vào phôi theo phương ngang, giúp xử lý các dạng rãnh mà dao phay ngón trên máy phay đứng không phải lúc nào cũng thuận lợi.

Ví dụ, khi cần phay rãnh then trên chi tiết dạng trục, phay rãnh dài trên phôi dạng thanh hoặc cắt rãnh hẹp sâu bằng dao phay đĩa, máy phay ngang thường đáng cân nhắc hơn. Lý do là nhóm nguyên công này cần dao có dạng đĩa hoặc dao lắp trên trục ngang để cắt ổn định theo chiều dài rãnh.

Nếu xưởng chỉ thỉnh thoảng làm rãnh ngắn, hốc nông hoặc rãnh trên mặt phẳng nhỏ, máy phay đứng vẫn có thể linh hoạt hơn. Nhưng nếu rãnh dài, sâu hoặc rãnh then xuất hiện thường xuyên trong đơn hàng, máy phay ngang sẽ phù hợp hơn với hướng gia công và loại dao cần sử dụng.

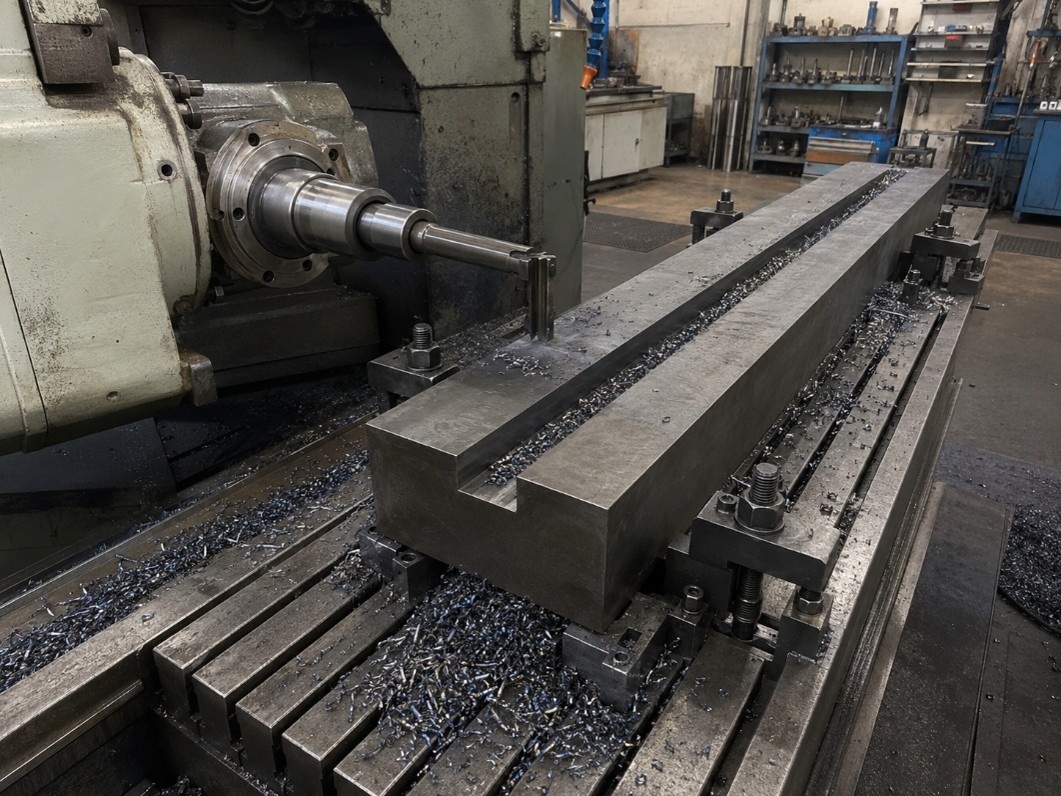

Xưởng thường xuyên gia công rãnh dài, rãnh sâu hoặc rãnh then

Khi cần phay cạnh dài, mặt bên hoặc nhiều mặt song song

Máy phay ngang cũng phù hợp khi chi tiết cần phay cạnh dài, mặt bên dài hoặc nhiều mặt song song. Với phôi dạng thanh, dạng hộp dài hoặc chi tiết cần cắt dọc theo cạnh, dao lắp trên arbor có thể tiếp cận mặt bên thuận lợi hơn so với dao lắp theo phương thẳng đứng.

Trong một số trường hợp, máy phay ngang còn có thể dùng dao phay cạnh hoặc nhiều dao trên cùng một arbor để gia công các mặt song song hoặc các rãnh lặp lại. Cách làm này phù hợp với những chi tiết có hình dạng tương đối cố định, yêu cầu gia công lặp lại và cần tiết kiệm thời gian gá đặt khi đã chuẩn bị đúng dao và đồ gá.

Nếu phần lớn bề mặt cần gia công nằm ở mặt bên của phôi, hoặc chi tiết cần phay cạnh dài theo chiều ổn định, xưởng nên cân nhắc máy phay ngang. Ngược lại, nếu công việc chủ yếu là mặt trên, hốc nông, lỗ định vị hoặc nhiều thao tác linh hoạt trên cùng một mặt, máy phay đứng vẫn dễ khai thác hơn.

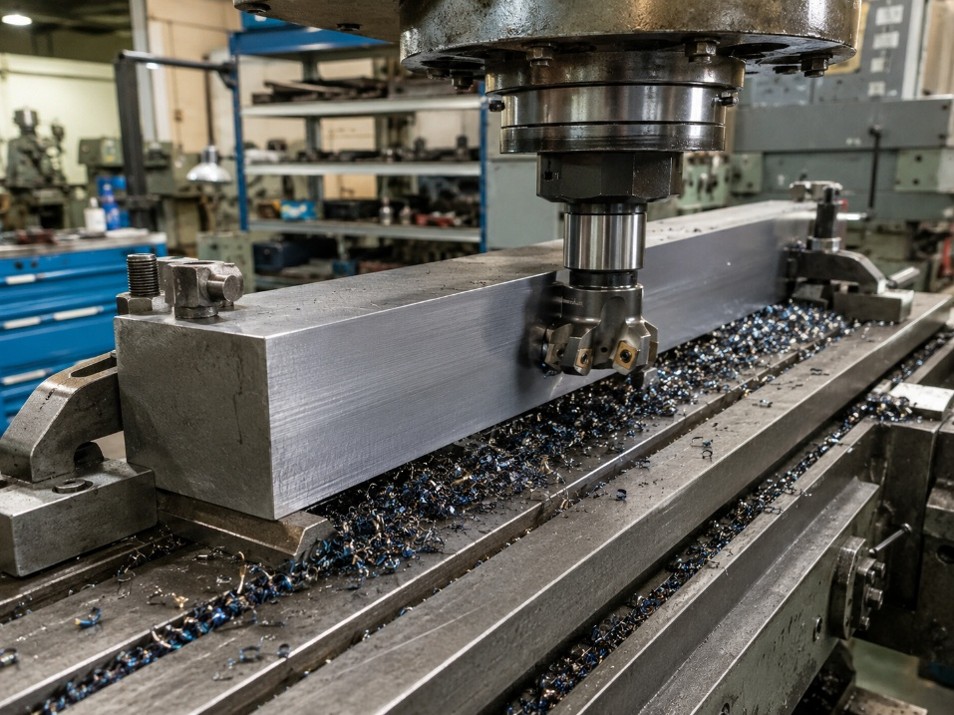

Phay cạnh dài, mặt bên hoặc nhiều mặt song song

Khi công việc có tính lặp lại và cần bóc vật liệu ổn định

Máy phay ngang phát huy tốt hơn khi xưởng có các công việc lặp lại, dạng chi tiết ổn định và nguyên công đã được xác định rõ. Khi đã có đúng dao, arbor và đồ gá, máy phay ngang có thể xử lý hiệu quả các nguyên công như phay rãnh dài, phay mặt bên, phay cạnh dài hoặc cắt rãnh theo một quy trình cố định.

Với sản xuất lặp lại, xưởng không chỉ cần làm được một chi tiết, mà cần nhiều chi tiết có chất lượng tương đối đều. Nếu mỗi lần gia công đều phải xoay trở phôi nhiều, đổi cách gá nhiều hoặc dùng máy không thuận với hướng cắt, thời gian sản xuất sẽ tăng và độ ổn định có thể giảm.

Trong trường hợp xưởng đã biết rõ nhóm chi tiết sẽ làm thường xuyên, máy phay ngang có thể trở thành lựa chọn hợp lý để tối ưu một số nguyên công nhất định. Đây là điểm khác với máy phay đứng, vốn thường mạnh hơn ở tính linh hoạt và khả năng xử lý nhiều dạng việc khác nhau.

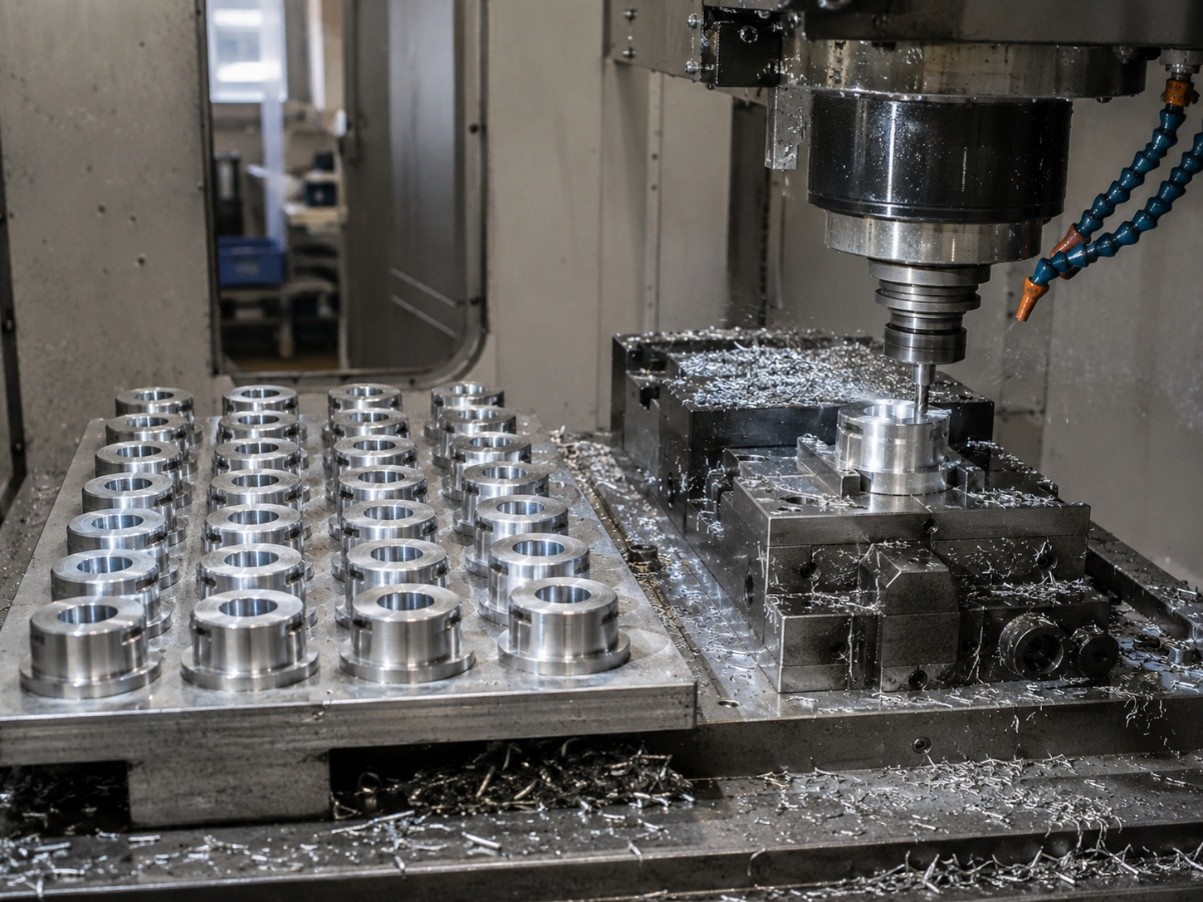

Công việc có tính lặp lại và cần bóc vật liệu ổn định

Khi xưởng có đủ đồ gá, dao và kinh nghiệm vận hành máy ngang

Máy phay ngang không chỉ cần bản thân máy, mà còn cần hệ dao và đồ gá phù hợp. Các nguyên công trên máy phay ngang thường liên quan đến arbor, dao phay trụ, dao phay cạnh, dao phay rãnh, dao phay đĩa hoặc dao cắt đứt. Nếu thiếu dao đúng loại hoặc thiếu đồ gá phù hợp, máy ngang sẽ khó phát huy hết hiệu quả.

Xưởng cũng cần người vận hành hiểu cách chọn dao, gá phôi, lắp arbor, kiểm tra hướng cắt và kiểm soát lực cắt theo phương ngang. Với máy phay ngang, việc chuẩn bị đúng dao và đúng gá đặt có vai trò rất quan trọng, nhất là khi gia công rãnh dài, mặt bên hoặc chi tiết lặp lại.

Vì vậy, máy phay ngang phù hợp hơn với những xưởng đã có nhu cầu rõ ràng về rãnh dài, rãnh sâu, mặt bên, cạnh dài hoặc sản xuất theo nhóm chi tiết cố định. Nếu xưởng còn làm nhiều việc thay đổi, chưa có đủ tooling cho máy ngang hoặc chủ yếu gia công mặt trên và lỗ định vị, máy phay đứng thường là lựa chọn dễ khai thác hơn trong giai đoạn đầu.

Kết luận: Chọn máy phay đứng hay máy phay ngang theo đúng dạng chi tiết

Máy phay đứng và máy phay ngang không thay thế hoàn toàn cho nhau, mà phù hợp với những nhóm công việc khác nhau. Máy phay đứng thuận lợi khi xưởng cần gia công mặt trên, mặt chuẩn, hốc nông, biên dạng đơn giản, khoan, doa, taro hoặc xử lý nhiều nguyên công trên cùng một lần gá. Máy phay ngang phù hợp hơn với rãnh dài, rãnh sâu, rãnh then, mặt bên, cạnh dài và các nguyên công cần dao lắp trên arbor để cắt theo phương ngang ổn định.
