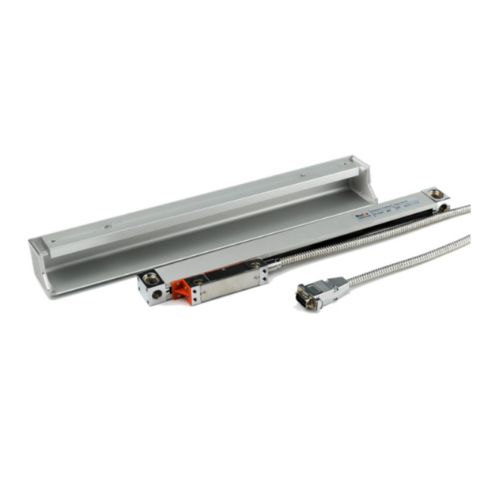

Thước quang Delos DLS-W là dòng sản phẩm được thiết kế cân bằng giữa kích thước gọn gàng và hành trình đo linh hoạt, phù hợp cho nhiều loại máy công cụ và thiết bị đo lường. Với độ phân giải 0.5 µm và chiều dài đo tối đa lên đến 1200 mm, DLS-W mang lại khả năng đo chính xác, ổn định trong cả gia công cơ khí chính xác lẫn sản xuất công nghiệp. Thước có kích thước mặt cắt ngang 22 x 52.8 mm², đảm bảo độ cứng vững cần thiết nhưng vẫn thuận tiện trong lắp đặt ở những không gian hạn chế.

Dòng DLS-W được sản xuất với dải kích thước đa dạng từ 50 mm đến 1200 mm (bao gồm các cỡ: 50, 100, 120, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1050, 1100, 1150, 1200 mm), đáp ứng tốt nhu cầu cho nhiều loại máy móc và yêu cầu kỹ thuật khác nhau.

Đặc điểm nổi bật

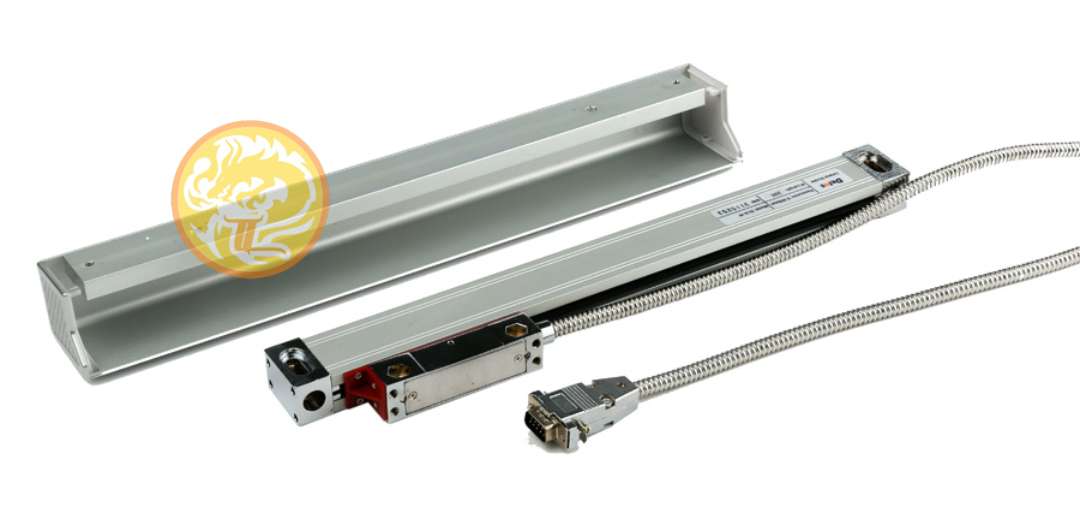

Thước quang DELOS dòng DLS-W (High Precision Linear Scale): dòng thước quang có độ chính xác cao, thường được khách hàng ưa chuộng nhất

Thước quang DELOS dòng DLS-W phổ biến với khách hàng

– Độ phân giải: 0. 5um
– Kích thước mặt cắt ngang: 22 x 52.8 mm²
– Chiều dài đo được lớn nhất: 1200mm

Gồm các cỡ: 50, 100, 120, 200, 250, 300, 350, 400, 450, 500, 550,600, 650, 700, 750, 800, 850, 900, 950, 1000,1050, 1100, 1150, 1200 (mm)

Thông số kĩ thuật

Thông số kĩ thuật	DLS-W
Bước vạch (grating pitch)	20 µm
Hệ số giãn nở nhiệt (Thermal Expansion)	10.6 × 10⁻⁶
Độ phân giải (Resolution)	0,5 – 1 – 5 µm
Độ lặp lại (Repeatability)	±1 xung (±1 increment)
Tốc độ dịch chuyển tối đa (Max. Speed)	60 m/phút (với 5 µm); 20 m/phút (với 1 µm)
Loại tín hiệu đầu ra (Output type)	TTL / EIA422A
Gia tốc tối đa (Max. Acceleration)	20 m/s²
Cấp bảo vệ (Protection)	IP54
Nguồn cấp (Power Supply)	Tối đa 60 mA
Độ lệch pha (Phase displacement)	90° ± 5° (điện)
Nhiệt độ làm việc (Operating temperature)	0° ~ 50°C
Nhiệt độ lưu trữ (Storage temperature)	-20° ~ 80°C
Độ ẩm (Humidity)	100% (không ngưng tụ)

Lĩnh vực ứng dụng

Nhờ dải hành trình đo rộng (50–1200 mm), độ phân giải cao 0.5 µm cùng thiết kế chắc chắn nhưng vẫn linh hoạt khi lắp đặt, thước quang Delos DLS-W trở thành dòng sản phẩm được sử dụng nhiều nhất trong thực tế. DLS-W đặc biệt phù hợp cho các loại máy phay, máy tiện, máy mài, máy khoan và máy cắt CNC, nơi yêu cầu độ chính xác và độ ổn định cao trong suốt quá trình gia công. Ngoài ra, thước còn được ứng dụng trong các thiết bị đo kiểm, máy đo tọa độ và hệ thống tự động hóa để đảm bảo kết quả đo lường đáng tin cậy.

Chính sự kết hợp giữa khả năng đo linh hoạt, độ bền cao và độ chính xác ổn định, DLS-W đã trở thành dòng thước quang được ưa chuộng nhất trong danh mục sản phẩm của Delos, đáp ứng tốt cả nhu cầu trong công nghiệp sản xuất hàng loạt lẫn gia công cơ khí chính xác.

FAQ – Câu hỏi thường gặp

Bước vạch và độ phân giải của thước quang có gì khác nhau?

• Bước vạch (Grating Pitch) là khoảng cách vật lý giữa hai vạch liên tiếp trên thang đo của thước quang, ví dụ 0.02 mm, 0.05 mm. Đây là đặc trưng cấu tạo của thước.

• Độ phân giải (Resolution) là giá trị dịch chuyển nhỏ nhất mà hệ thống có thể nhận biết và hiển thị, ví dụ 1 μm, 5 μm. Độ phân giải thường nhỏ hơn bước vạch vì bộ xử lý tín hiệu có thể chia nhỏ tín hiệu thu được từ bước vạch.

👉Có thể hiểu, bước vạch là “đơn vị vật lý gốc” của thước quang, còn độ phân giải là “đơn vị đo hiển thị” mà hệ thống cho người dùng thấy.

Hệ số giãn nở nhiệt ảnh hưởng như thế nào đến kết quả đo của thước quang?

Thước quang thường được làm từ thủy tinh hoặc kim loại, khi nhiệt độ thay đổi vật liệu sẽ giãn nở hoặc co lại. Hệ số giãn nở nhiệt  cho biết mức thay đổi kích thước theo mỗi độ C.
Nếu môi trường làm việc biến động nhiệt lớn, chiều dài thước có thể thay đổi dẫn đến sai số phép đo. Vì vậy, trong gia công chính xác, cần lắp thước ở môi trường nhiệt ổn định hoặc chọn loại thước có hệ số giãn nở nhỏ để giảm ảnh hưởng này.

Sự khác biệt giữa tín hiệu đầu ra TTL và EIA-422A là gì?

• TTL (Transistor-Transistor Logic): dạng tín hiệu mức điện áp 0 – 5V, thích hợp cho truyền tín hiệu khoảng cách ngắn (dưới 5 m). Được dùng phổ biến cho các hệ thống đơn giản.

• EIA-422A (RS-422): tín hiệu vi sai (differential signal), chống nhiễu tốt, có thể truyền xa hơn (lên tới 30 m). Thường dùng trong môi trường công nghiệp nhiều nhiễu điện từ.

Mô tả tín hiệu TTL và EIA422A

👉  TTL phù hợp cho kết nối gần, đơn giản; EIA-422A thích hợp cho hệ thống yêu cầu ổn định, truyền xa và chống nhiễu.

Thước quang được lắp đặt và sử dụng như thế nào?

Việc lắp đặt thước quang cần đảm bảo các yếu tố: độ thẳng hàng của thanh đo, khoảng cách hợp lý giữa đầu đọc và thang đo, và che chắn chống bụi/ dầu cắt gọt. Ngoài ra, cần kiểm tra tín hiệu đầu ra và hiệu chuẩn sau khi lắp đặt để đảm bảo độ chính xác.
👉 Xem chi tiết tại hướng dẫn lắp đặt thước quang cho nhà máy cơ khí
