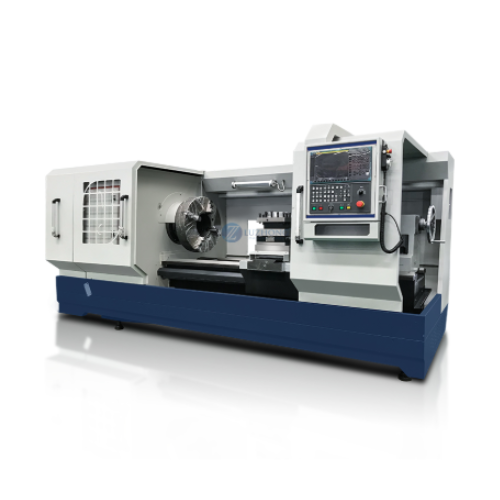

Máy tiện ren ống CNC LUZHONG Q1327 series là giải pháp lý tưởng cho các nhà máy gia công các loại ống trong ngành công nghiệp nặng. Dòng máy này cung cấp dải gia công rộng, từ đường kính tiện ống Ø190 mm đến Ø630 mm. Đặc biệt, máy có khả năng chịu tải vượt trội, với các model có thể chịu tải lên đến 10 tấn, kết hợp với khoảng cách chống tâm lên đến 3000 mm giúp xử lý hiệu quả cả chi tiết ngắn và siêu dài. Trục chính mạnh mẽ với lỗ trục lớn và tốc độ quay linh hoạt cùng hệ thống mâm cặp 4 chấu giúp máy dễ dàng xử lý nhiều loại vật liệu và yêu cầu gia công khác nhau, mang lại hiệu suất tối đa cho sản xuất liên tục.

Đặc điểm nổi bật

• Khả năng tiện ống đa kích thước: Đường kính tiện qua băng từ 1000 đến 1400 mm, tiện qua bàn xe dao 610–800 mm, đáp ứng nhu cầu gia công từ ống vừa đến ống cỡ lớn.
• Chiều dài chống tâm linh hoạt: Khoảng cách chống tâm từ 1500 đến 3000 mm, cho phép gia công các chi tiết dài, phù hợp trong dầu khí, đóng tàu, chế tạo kết cấu thép.
• Tải trọng lớn, đường kính lỗ trục chính rộng: Chịu tải chi tiết tới 6,3 tấn, lỗ trục chính từ 280 đến 360 mm, thuận lợi cho gá kẹp ống cỡ lớn và ống dày.
• Tốc độ trục chính và mâm cặp tối ưu: Trang bị mâm cặp 4 chấu thủ công, tốc độ trục chính 2–200 vòng/phút, hỗ trợ tiện ống nặng với lực cắt ổn định.
• Động cơ mạnh mẽ, hành trình trục dài: Công suất động cơ 22–45 kW, hành trình trục Z lên tới 4000 mm, hành trình trục X tới 1250 mm, đảm bảo gia công chi tiết dài và chính xác.

Thông số kỹ thuật

Máy tiện ren ống CNC LUZHONG dòng QK1327

Model		Đơn vị	QK1327	QK1332	QK1338
Đường kính vật tiện qua băng		mm	1000	1000	1000
Đường kính vật tiện qua bàn xe dao		mm	610	610	610
Khoảng cách chống tâm		mm	1500/3000	1500/3000	1500/3000
Phạm vi ren ống			130-270	190-320	190-380
Chiều rộng đường dẫn hướng		mm	755	755	755
Khả năng tải lớn nhất		T	6	6	6
Lỗ trục chính		mm	280	330	390
Các bước tốc độ trục chính			VF. 4 steps	VF. 3 steps	VF. 3 steps
Phạm vi tốc độ trục chính			10-320	10-280	8-205
Mâm cặp		mm	4 chấu thủ công	4 chấu thủ công	4 chấu thủ công
Đài dao		–	Đài dao CNC 4 vị trí	Đài dao CNC 4 vị trí	Đài dao CNC 4 vị trí
Kích thước dao		mm	40*40	40*40	40*40
Hành trình trục X		mm	520	520	520
Hành trình trục Z		mm	1250/2750	1250/2750	1250/2750
Hành trình nhanh trục X		mm/p	4000	4000	4000
Hành trình nhanh trục Z		mm/p	4000	4000	4000
Đường kính ụ động		mm	160	160	160
Độ côn ụ động		–	MT6	MT6	MT6
Hành trình ụ động		mm	300	300	300
Công suất động cơ chính		kw	22	22	22
Công suất động cơ làm mát		kw	0.125	0.125	0.125
Trọng lượng máy	Trọng lượng cho 1500	kg	10500	11500	12000
	Trọng lượng cho 3000		12200	12500	13000
Kích thước tổng thể (DxRXC)	Kích thước cho 1500	mm	4950*2050*2050	5000*2080*2080	5000x 2220×2120
	Kích thước cho 3000		6450*2050*2050	6500*2080*2080	6500x2220x2120



Model		Đơn vị	QK1343	QK1350	QK1363
Đường kính vật tiện qua băng		mm	1000	1200	1400
Đường kính vật tiện qua bàn xe dao		mm	610	710	800
Khoảng cách chống tâm		mm	1500/3000	1500/3000	1500/3000
Phạm vi ren ống			270-430	330-510	330-630
Chiều rộng đường dẫn hướng		mm	755	755	1100
Khả năng tải lớn nhất		T	6	6	10
Lỗ trục chính		mm	440	520	640
Các bước tốc độ trục chính			VF. 3 bước	VF. 3 bước	VF. 3 bước
Phạm vi tốc độ trục chính			8-205	8-190	2-120
Mâm cặp		mm	4 chấu điện	4 chấu điện	4 chấu thủ công
Đài dao		–	4 vị trí điện	4 vị trí điện	4 vị trí điện
Kích thước dao		mm	40*40	50*50	50*50
Hành trình trục X		mm	520	520	750
Hành trình trục Z		mm	1250/2750	1250/2750	1250/2750
Hành trình nhanh trục X		mm/p	4000	4000	4000
Hành trình nhanh trục Z		mm/p	4000	4000	4000
Đường kính ụ động		mm	160	160	220
Độ côn ụ động		–	MT6	MT6	Metric 80
Hành trình ụ động		mm	300	300	300
Công suất động cơ chính		kw	22	22	37
Công suất động cơ làm mát		kw	0.125	0.125	0.125
Trọng lượng máy	Trọng lượng cho 1500	kg	13000	15000	18000
	Trọng lượng cho 3000		14000	16000	19300
Kích thước tổng thể (DxRXC)	Kích thước cho 1500	mm	5000*2220*2120	5000*2300*2200	5600*2500*250
	Kích thước cho 3000		6500*2220*2120	6500*2300*2200	7100*2500*250

FAQ – câu hỏi thường gặp

Máy tiện ren ống CNC dùng để làm gì? Ứng dụng khác gì so với các loại máy tiện khác?

Máy tiện ren ống CNC được chế tạo chuyên biệt cho việc gia công các loại ren ống có đường kính lớn, chiều dài ren dài và yêu cầu độ chính xác cao. Trong thực tế, máy thường được dùng trong ngành dầu khí, cấp thoát nước, năng lượng, sản xuất thiết bị áp lực và chế tạo máy, nơi mà các mối nối ống phải đảm bảo kín khít, chịu áp lực và tuân thủ các tiêu chuẩn quốc tế (API, BSP, NPT…). So với máy tiện CNC băng nghiêng hay máy tiện phổ thông, máy tiện ren ống CNC có trục chính khỏe hơn, mô-men xoắn lớn hơn và hệ thống lập trình chuyên dụng cho tiện ren, nhờ vậy vừa gia công được ống dày, đường kính lớn, vừa xử lý linh hoạt nhiều loại chi tiết đi kèm như mặt bích, đầu nối hay trục đặc biệt. Điều này giúp doanh nghiệp tiết kiệm thời gian, giảm lỗi hỏng phôi và tối ưu chi phí khi sản xuất hàng loạt.

Giá máy tiện ren ống CNC so với máy tiện đứng hoặc máy tiện CNC băng nghiêng thế nào?

Về mặt đầu tư, giá của máy tiện ren ống CNC thường nằm ở phân khúc trung cao. Nếu so với máy tiện đứng, mức giá thấp hơn khá nhiều bởi máy tiện đứng thường dành cho chi tiết siêu lớn, đường kính tới vài mét, chi phí đầu tư và vận hành rất cao, phù hợp chủ yếu cho nhà máy công nghiệp nặng quy mô lớn. Trong khi đó, so với máy tiện CNC băng nghiêng, máy tiện ren ống CNC lại cao hơn vì được trang bị trục chính công suất lớn, mô-men xoắn mạnh, hệ điều khiển tối ưu cho ren ống và kết cấu khung máy vững chắc để chịu tải nặng. Có thể xem máy tiện ren ống CNC là giải pháp “cân bằng” giữa chi phí đầu tư và hiệu quả sản xuất: vừa không quá đắt đỏ như máy tiện đứng, vừa mang lại năng lực gia công vượt trội hơn hẳn máy tiện CNC phổ thông. Chính vì vậy, nó đặc biệt phù hợp cho các doanh nghiệp cơ khí muốn mở rộng sang lĩnh vực gia công ống, phụ tùng dầu khí hoặc chi tiết kích thước lớn mà vẫn kiểm soát được chi phí đầu tư ban đầu.

Công ty có hỗ trợ lắp đặt và đào tạo vận hành không?

Khi mua máy tại Công ty Cổ phần Thương mại và Sản xuất Công nghiệp Thăng Long, khách hàng được hỗ trợ lắp đặt tận nơi, căn chỉnh máy chính xác và hướng dẫn vận hành từ đội ngũ kỹ thuật nhiều kinh nghiệm. Ngoài đào tạo thao tác cơ bản, chúng tôi còn tư vấn giải pháp sử dụng máy an toàn, hiệu quả và bền lâu. Nhờ đó, khách hàng hoàn toàn yên tâm khi đầu tư, vừa tiết kiệm thời gian làm quen, vừa đảm bảo khai thác tối đa công suất máy ngay từ đầu. Đây cũng chính là cam kết của Thăng Long trong việc đồng hành lâu dài cùng sự phát triển của các xưởng cơ khí.
