Máy khoan phay là gì?

Máy khoan phay là một loại máy công cụ trong gia công kim loại, tích hợp đồng thời hai chức năng khoan và phay trên cùng một thiết bị. Máy này được thiết kế để thực hiện các chi tiết kim loại với độ chính xác cao, đồng thời nâng cao hiệu suất sản xuất.

Thiết bị trang bị một trục chính có khả năng xoay, cho phép đặt chi tiết gia công ở nhiều góc độ khác nhau. Tốc độ quay của trục chính cũng có thể điều chỉnh linh hoạt, phù hợp với từng loại vật liệu khác nhau trong quá trình gia công.

Máy khoan phay LUZHONG dòng ZX7550CW

>> Xem ngay máy khoan phay LUZHONG dòng ZX7550CW tại Thăng Long chất lượng cao

Cấu tạo máy khoan phay

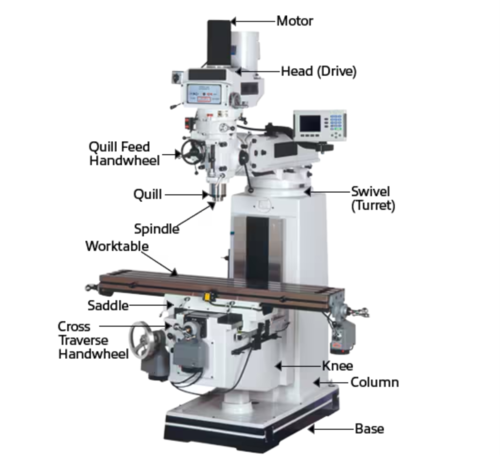

Cấu tạo máy khoan phay

• Motor (Động cơ): Cung cấp nguồn năng lượng quay cho trục chính, đảm bảo máy vận hành ổn định và đáp ứng được các tốc độ cắt khác nhau.
• Head (Đầu máy): Là phần chứa trục chính (spindle) và cơ cấu truyền động, chịu trách nhiệm truyền lực quay từ động cơ xuống mũi khoan hoặc dao phay.
• Spindle (Trục chính): Nơi gắn mũi khoan hoặc dao phay, có thể điều chỉnh tốc độ quay tùy theo vật liệu và loại gia công. Trục chính chịu trách nhiệm trực tiếp tạo ra lực cắt và khoan/phay chi tiết.
• Swivel (Turret / Cần xoay): Bộ phận cho phép trục chính và đầu máy xoay hoặc nghiêng, giúp gia công chi tiết ở nhiều góc độ khác nhau, nâng cao tính linh hoạt.
• Worktable (Bàn máy): Nền tảng để đặt và cố định chi tiết gia công, có thể di chuyển theo trục X, Y và đôi khi Z để định vị chính xác chi tiết so với trục chính.
• Handwheel (Bánh quay tay): Dùng để điều khiển di chuyển bàn máy hoặc trục chính theo từng trục, giúp thao tác thủ công chính xác khi gia công chi tiết.
• Column (Cột trụ): Hỗ trợ đầu máy và trục chính, đảm bảo sự cứng vững và ổn định trong quá trình vận hành, giảm rung và lệch hướng khi khoan hoặc phay.
• Base (Chân đế): Bộ phận chịu tải chính, nâng đỡ toàn bộ máy và hấp thụ rung động, giữ máy ổn định trên nền xưởng.

Nguyên lý hoạt động máy khoan phay

Nguyên lý hoạt động của máy khoan phay dựa trên chuyển động quay của trục chính và chuyển động tịnh tiến của bàn làm việc. Khi máy vận hành, động cơ quay làm quay trục chính và mũi khoan hoặc dao phay. Phôi được cố định trên bàn làm việc, có thể điều chỉnh vị trí để thực hiện các thao tác như khoan lỗ, khoét rãnh, phay mặt, tiện ren, v.v.

Ứng dụng của máy khoan phay

Phay mặt (Face milling) / làm phẳng bề mặt

Dùng máy khoan-phay để phay các mặt phẳng, giúp bề mặt chi tiết đạt độ phẳng và độ nhẵn cao trước các công đoạn gia công khác. Đây là một trong những chức năng cơ bản của máy phay

Phay rãnh, khoét rãnh (Slotting, Grooving, Pocketing)

Tạo rãnh chữ “T”, rãnh chữ “U”, rãnh lắp chốt, các khoét (pocket) để đặt linh kiện, hoặc để tạo khe kỹ thuật. Quá trình tạo rãnh này được áp dụng rộng rãi trong chế tạo khuôn, chi tiết máy, vỏ thiết bị.

Gia công các hình dạng phức tạp, biên dạng cong / mặt cong

Với máy phay có đầu nghiêng / xoay, hoặc máy CNC, có thể làm các biên dạng 3D, hình uốn cong, mặt nghiêng, mặt cong phức tạp.

Khoan lỗ, taro, doa, khoét (Drilling, Tapping, Boring, Reaming)

Ngoài chức năng phay, máy khoan-phay còn dùng để khoan các lỗ chính xác, taro ren, mở rộng lỗ đã khoan (doa), hoàn thiện dung sai lỗ, từ đó có thể lắp bulong, chốt, ren, kết nối chi tiết, linh kiện.

Gia công chi tiết cơ khí – chi tiết máy

Sản xuất chi tiết như bánh răng, tay đòn, bích, trục, khung, linh kiện máy móc… Máy khoan phay giúp gia công các chi tiết cơ khí với nhiều bước trên một máy, giảm thời gian gá đặt.

Chế tạo khuôn mẫu (Mold / Die Making)

Làm các khoét, rãnh, bề mặt khuôn, khuôn nhựa, khuôn đúc

Đừng bỏ lỡ máy khoan phay – sự kết hợp hiệu suất giữa máy khoan và máy phay ngay từ Thăng Long!
