Máy khoan đứng là dòng máy khoan cố định, có kết cấu cứng vững, phù hợp với các công việc khoan lỗ, taro và gia công lỗ ổn định trong xưởng cơ khí. Nếu máy khoan bàn thường phù hợp hơn với chi tiết nhỏ, yêu cầu thao tác tinh và không gian làm việc gọn, thì máy khoan đứng lại phù hợp hơn khi xưởng cần độ ổn định cao hơn, hành trình làm việc lớn hơn và khả năng xử lý chi tiết nặng hoặc công việc gia công lặp lại nhiều hơn.

Nói ngắn gọn, nếu bạn đang tìm hiểu máy khoan đứng để biết có phù hợp với xưởng mình hay không, điều quan trọng không chỉ là hiểu cấu tạo hay nguyên lý hoạt động, mà còn là biết khi nào nên chọn máy khoan đứng, khi nào chỉ cần máy khoan bàn, và đâu là dòng máy hợp với nhu cầu gia công thực tế. Bài viết dưới đây sẽ giúp bạn trả lời nhanh các câu hỏi đó trước khi quyết định đầu tư

Mục lục nội dung

Máy khoan đứng là gì?

Trong các xưởng cơ khí, bên cạnh máy tiện thì máy khoan được xem là thiết bị quan trọng hàng đầu. Trong đó, máy khoan đứng có chiều cao phổ biến từ 1,5m đến 2m, thường được thiết kế với hệ truyền động bằng dây đai kết hợp hộp số. Ngoài chức năng chính là khoan, máy còn đảm nhận nhiều công việc khác như phay, taro ren hay khoan vát mép. Nhờ tính đa năng này, máy khoan đứng không chỉ được sử dụng nhiều trong ngành kim khí mà còn hiện diện phổ biến trong nghề mộc.

Cơ chế làm việc của máy dựa trên mũi khoan được giữ chặt bằng mâm cặp, khi vận hành có thể điều chỉnh tốc độ quay phù hợp. Trong quá trình gia công, bàn ăn phôi và tốc độ trục chính cần được điều chỉnh chính xác, đồng thời cung cấp dung dịch làm mát để đảm bảo chất lượng lỗ khoan và tuổi thọ dụng cụ.

Về mặt ứng dụng, máy khoan đứng không chỉ dùng để khoan và taro mà còn phục vụ nhiều dạng gia công khác như khoan mặt phẳng, khoan bậc, khoan lỗ lõi, khoan mở rộng, khoan trích tâm, doa lỗ hay tạo ren. Nhờ vậy, đây là một trong những loại máy khoan đa dụng nhất trong xưởng cơ khí, đáp ứng nhiều yêu cầu sản xuất khác nhau.

Máy khoan đứng LUZHONG Z5025 series

>> Xem ngay máy khoan đứng LUZHONG Z5025 series

So sánh máy khoan đứng và máy khoan bàn – Máy khoan đứng và máy khoan bàn khác nhau thế nào?

Tiêu chí	Máy khoan đứng	Máy khoan bàn
Kiểu lắp đặt	Đặt độc lập trên sàn, kết cấu lớn hơn	Thường đặt trên bàn làm việc, gọn hơn
Nhóm công việc phù hợp	Khoan, taro, gia công lỗ ổn định trong xưởng cơ khí; phù hợp khi cần độ cứng vững cao hơn	Khoan lỗ nhỏ, công việc yêu cầu độ chính xác cao, chi tiết nhỏ hoặc thao tác tinh
Khả năng làm việc với chi tiết	Phù hợp hơn với chi tiết lớn hơn, nặng hơn hoặc công việc lặp lại trong xưởng	Phù hợp hơn với chi tiết nhỏ, nhẹ, yêu cầu kiểm soát tinh
Độ ổn định khi gia công	Cao hơn nhờ kết cấu đứng và lắp cố định	Tốt trong nhóm chi tiết nhỏ, nhưng không phải lựa chọn ưu tiên cho nhu cầu gia công nặng hơn
Không gian sử dụng	Cần diện tích sàn riêng	Phù hợp nơi làm việc gọn hơn
Khi nào nên chọn	Khi xưởng cần máy khoan cố định, ổn định, làm việc thường xuyên	Khi nhu cầu tập trung vào chi tiết nhỏ, công việc nhẹ hoặc cần máy gọn

Khi nào nên chọn máy khoan đứng thay vì máy khoan bàn?

Máy khoan đứng nên được ưu tiên khi xưởng không còn dừng ở nhu cầu khoan các lỗ nhỏ trên chi tiết nhẹ, mà đã chuyển sang nhóm công việc cần độ cứng vững cao hơn, khả năng xử lý chi tiết vừa đến lớn hơn và dải gia công rộng hơn. Trong phân loại máy khoan, máy khoan bàn thuộc nhóm máy khoan nhạy, phù hợp với lỗ nhỏ, công việc nhẹ và thao tác ăn dao bằng tay để kiểm soát tinh, còn máy khoan đứng là dạng lớn hơn, nặng hơn, được thiết kế để xử lý chi tiết cỡ trung, có cấp tốc độ và lượng chạy dao, đồng thời có thể làm việc với đường kính khoan lớn hơn đáng kể.

Máy khoan đứng cũng phù hợp hơn khi xưởng cần không gian làm việc lớn hơn theo chiều cao và theo khoảng cách làm việc từ trục chính đến bàn hoặc đến cột máy. Về mặt kỹ thuật, khả năng làm việc của máy khoan không chỉ nhìn ở công suất, mà còn được đánh giá qua đường kính lỗ lớn nhất có thể khoan, khoảng cách từ trục chính đến cột máy và khoảng cách thẳng đứng từ trục chính đến bàn máy. Khi chi tiết cao hơn, dày hơn hoặc cồng kềnh hơn, các thông số này trở nên quan trọng và máy khoan đứng thường phù hợp hơn máy khoan bàn.

Ngoài ra, nếu xưởng cần độ ổn định tốt hơn trong vận hành lặp lại, máy khoan đứng cũng là lựa chọn hợp lý hơn. Trong mô tả phân loại máy khoan, máy khoan bàn được chia thành loại để bàn và loại để sàn; nhưng ngay cả khi là loại để sàn, bản chất của nhóm máy khoan bàn vẫn thiên về gia công chính xác các chi tiết nhỏ. Trong khi đó, máy khoan đứng được dùng như một thiết bị khoan sản xuất cơ khí phổ thông hơn, phù hợp với các xưởng cần vừa xử lý chi tiết nặng hơn, vừa giữ sự ổn định tốt hơn trong các ca làm việc liên tục.

Ngược lại, nếu công việc của xưởng chủ yếu là chi tiết nhỏ, yêu cầu thao tác tinh, lỗ khoan nhỏ và dung sai chặt, máy khoan bàn vẫn là lựa chọn hợp hơn. Loại máy này phát huy ưu điểm ở các công việc cần điều khiển nhạy bằng tay, chẳng hạn như khoan chi tiết nhỏ trong cơ khí tinh, điện tử, chế tác mẫu hoặc các ứng dụng cần kiểm soát chính xác vị trí và độ sâu lỗ khoan.

>> Đừng bỏ lỡ Máy khoan đứng LUZHONG Z50C/1 series

Nguyên lý hoạt động máy khoan đứng

Máy khoan đứng hoạt động dựa trên sự truyền động từ động cơ (Motor) qua dây đai (Belt) và puly (Pulley), làm quay trục chính (Spindle). Khi trục chính quay, mâm cặp (Chuck) sẽ giữ chặt mũi khoan (Drill Bit) và tạo chuyển động cắt.

Người vận hành dùng tay quay ăn dao (Hand Feed) để điều khiển ống trượt trục chính (Spindle/Quill) tịnh tiến xuống, đưa mũi khoan tiếp xúc với phôi được gá cố định trên bàn làm việc (Work Table). Khóa bàn (Table Clamp) và khóa trục chính (Spindle Clamp) giúp cố định vị trí trong quá trình khoan.

Độ sâu lỗ khoan được điều chỉnh thông qua bộ điều chỉnh độ sâu (Depth Adjustment). Toàn bộ cụm đầu khoan được bảo vệ bởi tấm che an toàn (Guard) để tránh bụi bẩn và đảm bảo an toàn khi vận hành.

Cấu tạo máy khoan đứng

>> Tìm hiểu ngay các dòng máy khoan đứng có sẵn tại Thăng Long

Phân loại các dòng máy khoan trong nhà xưởng

Máy khoan cầm tay (Portable drilling machine)

Máy khoan cầm tay là một loại dụng cụ điện được thiết kế nhỏ gọn, dễ dàng mang theo và sử dụng ở nhiều vị trí làm việc khác nhau. Cấu tạo cơ bản gồm mũi khoan được lắp trên đầu kẹp (chuck) và truyền động bằng động cơ điện hoặc động cơ đốt trong. Máy khoan cầm tay, còn được gọi là máy khoan cầm tay điện hoặc máy khoan pin, thường được sử dụng để khoan lỗ trên nhiều loại vật liệu như gỗ, kim loại, bê tông và nhựa. Sở dĩ gọi là “cầm tay” vì đặc điểm nhỏ gọn, trọng lượng nhẹ, dễ di chuyển và thao tác linh hoạt trong nhiều môi trường làm việc.

Máy khoan cầm tay đặc biệt hữu ích trong các trường hợp phôi hoặc chi tiết gia công có kích thước, khối lượng lớn, khó di chuyển vào xưởng để xử lý. Việc sử dụng máy khoan cầm tay giúp tiết kiệm đáng kể thời gian cũng như chi phí vận chuyển. Với tính linh hoạt và khả năng ứng dụng cao, máy khoan cầm tay được coi là một công cụ không thể thiếu trong nhiều ngành nghề và lĩnh vực sản xuất.

Máy khoan cầm tay

Máy khoan bàn (Sensitive Drilling Machine / Bench Drill)

Máy khoan bàn, còn được gọi là máy khoan chính xác hay precision drill press, là một loại máy chuyên dụng được thiết kế để khoan các lỗ có kích thước nhỏ với độ chính xác cao. Sở dĩ gọi là “sensitive” vì trục chính (spindle) của máy có thể điều chỉnh rất nhạy, cho phép kiểm soát chính xác vị trí và độ sâu của lỗ khoan theo dung sai cực nhỏ.

Máy khoan bàn thường được ứng dụng trong những công việc yêu cầu độ chính xác cao như: chế tác đồng hồ, chế tác trang sức, sản xuất linh kiện điện tử và các hoạt động gia công tinh vi khác. Ngoài ra, máy cũng thường thấy trong môi trường giáo dục và nghiên cứu, nơi đòi hỏi khả năng khoan chính xác phục vụ thí nghiệm hoặc chế tạo mẫu.

Khác với máy khoan cầm tay vốn nhỏ gọn, máy khoan bàn có kết cấu lớn và phức tạp hơn, thường được lắp cố định trong xưởng hoặc phòng thí nghiệm. Máy có thể vận hành bằng tay quay hoặc bàn đạp để điều khiển trục chính.

Máy khoan bàn được phân loại thành hai kiểu chính:

Máy khoan bàn để bàn (Bench mounted drilling machine) – kích thước nhỏ, đặt trên bàn làm việc, phù hợp gia công chi tiết nhỏ.
Máy khoan bàn để sàn (Floor mounted drilling machine) – kích thước lớn hơn, đặt độc lập trên sàn, phù hợp gia công các chi tiết cồng kềnh hoặc yêu cầu độ ổn định cao.

Máy khoan tổ hợp (Gang Drilling Machine)

Máy khoan tổ hợp là một loại máy công cụ dùng để khoan nhiều lỗ đồng thời trên cùng một chi tiết. Máy được cấu tạo từ một dãy các mũi khoan được lắp trên cùng một trục chính quay, được bố trí thành một “tổ hợp” (gang). Khi trục chính quay, tất cả các mũi khoan sẽ đồng thời chuyển động quay và tiến vào phôi để gia công các lỗ tương ứng.

Máy khoan tổ hợp thường được sử dụng trong sản xuất hàng loạt, khi cần gia công một số lượng lớn chi tiết giống nhau với độ chính xác và tốc độ cao. Loại máy này xuất hiện phổ biến trong các ngành:

Ô tô
Hàng không vũ trụ
Công nghiệp quốc phòng
Các lĩnh vực sản xuất khác đòi hỏi khoan số lượng lớn chi tiết trong thời gian ngắn.

Ưu điểm nổi bật của máy khoan tổ hợp là tốc độ và năng suất vượt trội, có khả năng khoan đồng thời nhiều lỗ với độ chính xác cao. Do cấu tạo phức tạp và kích thước lớn, máy thường được lắp đặt và sử dụng trong các xưởng hoặc nhà máy cơ khí công nghiệp.

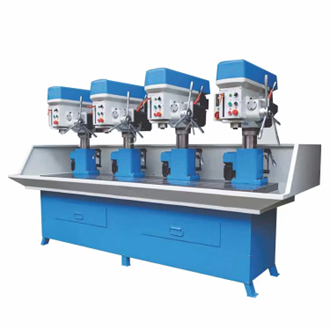

Máy khoan tổ hợp có thể khoan nhiều lỗ đồng thời trên cùng một chi tiết

Máy khoan nhiều trục (Multiple Spindle Drilling Machine)

Máy khoan nhiều trục được cấu tạo từ một hệ thống các trục khoan được lắp trên một bàn quay (rotating table), có thể điều chỉnh vị trí để khoan nhiều lỗ tại các vị trí khác nhau trên chi tiết gia công.

Loại máy này được thiết kế với mục đích tương tự máy khoan tổ hợp (Gang Drilling Machine), tức là gia công đồng thời nhiều lỗ để tăng năng suất. Tuy nhiên, điểm khác biệt then chốt nằm ở cấu tạo trục khoan:

Ở máy khoan tổ hợp, nhiều mũi khoan được gắn chung trên cùng một trục chính.
Ở máy khoan nhiều trục, mỗi mũi khoan lại được gắn trên một trục chính riêng biệt, giúp máy có tính linh hoạt cao hơn trong việc bố trí và điều chỉnh vị trí lỗ khoan.

Máy khoan nhiều trục đặc biệt hữu ích trong sản xuất hàng loạt, khi cần gia công các chi tiết có nhiều lỗ đồng thời với độ chính xác cao, giúp giảm thời gian gá đặt và tăng hiệu quả sản xuất.

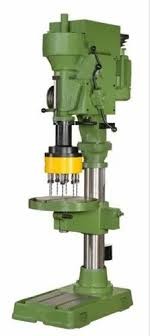

Máy khoan nhiều trục

Máy khoan cần (Radial Drilling Machine)

Máy khoan cần là một loại máy công cụ được sử dụng để khoan lỗ trên nhiều loại vật liệu khác nhau. Sở dĩ gọi là “máy khoan cần” vì cánh tay (cần) mang trục chính và mũi khoan được lắp trên ray trượt hướng tâm (radial sliding track), cho phép di chuyển và định vị mũi khoan ở nhiều góc độ so với phôi gia công.

Máy khoan cần

Loại máy này đặc biệt thích hợp để khoan các lỗ có đường kính lớn, chiều sâu lớn, hoặc các lỗ cần gia công ở góc nghiêng hay tại những vị trí khó tiếp cận. Nhờ khả năng di chuyển linh hoạt của cần và trục chính, máy khoan cần được đánh giá cao về tính đa năng và độ chính xác, đáp ứng tốt yêu cầu gia công phức tạp.

Dựa trên thiết kế và tính năng, máy khoan cần thường được chia thành 3 loại chính:

Máy khoan cần thường (Plain Radial Drilling Machine): kết cấu đơn giản, thao tác cơ bản.
Máy khoan cần bán vạn năng (Semi-universal Radial Drilling Machine): có khả năng khoan ở một số góc nhất định.
Máy khoan cần vạn năng (Universal Radial Drilling Machine): cánh tay và đầu khoan có thể xoay, nghiêng và điều chỉnh đa hướng, thích hợp cho các công việc đòi hỏi độ chính xác cao.

Máy khoan lỗ sâu (Deep Hole Drilling Machine)

Máy khoan lỗ sâu là một loại máy công cụ chuyên dụng dùng để gia công các lỗ sâu và có đường kính nhỏ trên nhiều loại vật liệu. Những lỗ như vậy thường không thể khoan được bằng các loại máy khoan thông thường, do yêu cầu cao về chiều sâu và độ chính xác.

Máy khoan lỗ sâu được ứng dụng rộng rãi trong ngành hàng không vũ trụ, quốc phòng, ô tô, cũng như nhiều lĩnh vực sản xuất công nghiệp khác đòi hỏi khả năng khoan chính xác các lỗ có chiều sâu lớn.

Máy khoan lỗ sâu được sử dụng và lắp đặt trong nhà máy

Đặc điểm nổi bật của máy là trang bị mũi khoan súng (gun drill) – một loại mũi khoan dài, mảnh, được thiết kế đặc biệt để khoan lỗ sâu hẹp với độ chính xác cao. Ngoài ra, nhiều dòng máy còn được tích hợp đầu khoan BTA (Boring and Trepanning Association), cho phép thực hiện thêm các nguyên công như doa và khoét lỗ ngoài chức năng khoan.

Máy khoan lỗ sâu thường được dùng để gia công các chi tiết như:

Thanh truyền (connecting rods)
Nòng súng (barrels)
Trục chính (spindles)
Thiết bị khoan dầu khí và nhiều chi tiết công nghiệp đặc thù khác.

Dựa theo phương pháp bố trí và kết cấu, máy khoan lỗ sâu được chia thành 2 loại chính:

Máy khoan lỗ sâu kiểu đứng (Vertical deep hole drilling machine)
Máy khoan lỗ sâu kiểu ngang (Horizontal deep hole drilling machine)

Máy khoan kiểu tháp pháo (Turret Type Drilling Machine)

Máy khoan kiểu tháp pháo là một loại máy khoan chuyên dụng được trang bị ổ tháp pháo (turret), trong đó có thể lắp sẵn nhiều loại mũi khoan hoặc dụng cụ cắt khác nhau. Ổ tháp pháo có khả năng xoay, cho phép thay đổi nhanh chóng các mũi khoan vào vị trí làm việc chỉ bằng thao tác xoay, không cần thay dao thủ công.

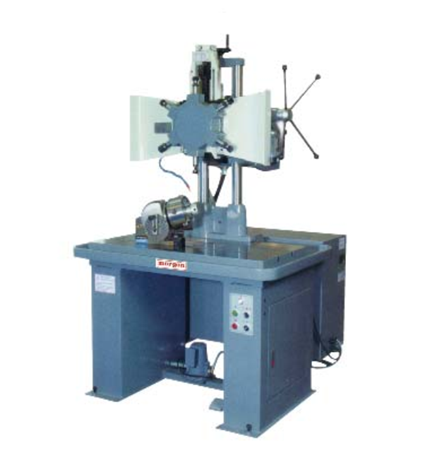

Máy khoan kiểu tháp pháo

Nhờ đặc điểm này, máy có thể thực hiện nhiều nguyên công khoan liên tiếp trên cùng một chi tiết, ví dụ như khoan dẫn hướng, khoan phá, doa, khoét rộng, hoặc taro ren… mà không tốn thời gian thay mũi. Điều này giúp tăng tốc độ và hiệu quả gia công đáng kể, đặc biệt trong các dây chuyền sản xuất hàng loạt.

Máy khoan tháp pháo thường được ứng dụng trong môi trường sản xuất công nghiệp quy mô lớn, nơi yêu cầu tốc độ, độ chính xác và tính ổn định cao. Vật liệu gia công đa dạng, từ kim loại (thép, nhôm, đồng…) cho tới gỗ và nhựa.

Nhờ tính năng linh hoạt và hiệu suất cao, máy khoan tháp pháo được xem là một trong những giải pháp tối ưu cho các nhà máy cơ khí chính xác, công nghiệp ô tô, chế tạo thiết bị điện tử và sản xuất hàng tiêu dùng.

Máy khoan CNC (CNC Drilling Machine)

Máy khoan CNC là một loại máy công cụ được trang bị hệ thống điều khiển số bằng máy tính (CNC – Computer Numerical Control), cho phép thực hiện các nguyên công khoan với độ chính xác và khả năng lặp lại cực cao.

Máy thường được sử dụng để gia công lỗ trên nhiều loại vật liệu khác nhau, đặc biệt trong môi trường sản xuất hàng loạt, nơi cần gia công số lượng lớn chi tiết giống nhau với hiệu suất cao.

Người vận hành lập trình máy bằng máy tính thông qua phần mềm chuyên dụng, nhập vào các thông số về vị trí, kích thước, và quy trình khoan. Hệ thống CNC sau đó sẽ tự động điều khiển chuyển động của mũi khoan, đảm bảo gia công nhanh chóng, chính xác và ổn định.

Máy khoan CNC nổi bật với tốc độ cắt cao, độ chính xác vượt trội, có khả năng khoan nhiều lỗ cùng lúc với độ sai lệch rất nhỏ. Nhờ đó, loại máy này đóng vai trò quan trọng trong nhiều ngành công nghiệp hiện đại như hàng không vũ trụ, ô tô, quốc phòng, cơ khí chính xác và chế tạo thiết bị điện tử.

Máy khoan mini (Micro Drill Press)

Máy khoan mini là một loại máy khoan bàn kích thước nhỏ gọn, dễ di chuyển, được thiết kế chuyên dụng cho các nguyên công khoan lỗ nhỏ, chính xác cao.

Loại máy này thường được sử dụng trong các lĩnh vực như chế tác trang sức, chế tạo mô hình, gia công thủ công tinh xảo hoặc các ứng dụng yêu cầu lỗ khoan có kích thước nhỏ và độ chính xác cao.

Ứng dụng máy khoan đứng

Chế tạo cơ khí (Manufacturing): Máy khoan được sử dụng để gia công lỗ trên chi tiết và cụm chi tiết trong quá trình sản xuất.
Xây dựng (Construction): Máy khoan được dùng để khoan lỗ bắt bu lông, neo và các chi tiết liên kết khác trong công trình xây dựng.
Gia công gỗ (Woodworking): Máy khoan được ứng dụng để khoan lỗ cho chốt gỗ, vít và các loại chi tiết liên kết trong ngành mộc.
Bảo trì & sửa chữa (Maintenance and repair): Máy khoan dùng để khoan lỗ lắp bu lông và các chi tiết liên kết khác trong quá trình bảo dưỡng, sửa chữa thiết bị.
Chế tác trang sức (Jewelry making): Máy khoan phục vụ khoan các lỗ nhỏ, chính xác trong chế tác đồ trang sức.
Chế tạo mô hình (Model building): Máy khoan được sử dụng để khoan lỗ nhỏ, độ chính xác cao trong các dự án làm mô hình.
Nghiên cứu & phát triển (Research and development): Máy khoan được dùng để gia công lỗ trên vật liệu phục vụ cho thử nghiệm và nghiên cứu.

>>Máy khoan đứng LUZHONG Z50/1 series là lựa chọn lý tưởng cho những xưởng cơ khí cần sự kết hợp giữa công suất mạnh mẽ và tính linh hoạt trong gia công

Những yếu tố cần xem trước khi chọn mua máy khoan đứng

Độ chính xác kẹp và điều kiện cắt

Độ cứng vững của hệ gá/kẹp và các thông số cắt (tốc độ trục chính, lượng ăn/phút, phương pháp cấp phoi và việc sử dụng dung dịch cắt) là những yếu tố hàng đầu quyết định độ chính xác lỗ. Hệ gá không cứng hoặc kẹp không đều gây rung, biến dạng đàn hồi của phôi, lệch tâm mũi khoan, bavia dày và sai kích thước. Ngược lại, gá kẹp quá chặt có thể làm biến dạng phôi, cũng dẫn tới sai kích thước sau gia công. Nhiệt sinh ra do cắt (và tích nhiệt nếu khoan sâu) làm phôi giãn nở cục bộ, chuyển vị tương đối giữa mũi và phôi và gây mất dung sai.

Hệ gá/kẹp — những điểm cần kiểm soát thực tế:

Ưu tiên gá có độ cứng cao, bề mặt kẹp phẳng, dùng chấu/đồ gá phù hợp để phân bố lực kẹp đều; tránh kẹp lệch tâm.
Tính toán lực kẹp đủ lớn để ngăn trượt nhưng không vượt quá ngưỡng gây biến dạng đàn hồi (over-clamping).

Điều kiện cắt — chọn tốc độ & cấp tiến:

Tốc độ trục chính (rpm) và lượng ăn (feed) phải phù hợp với vật liệu, đường kính mũi khoan và kiểu mũi; chọn sai dễ gây rung dao, gãy mũi hoặc lỗ không tròn. Nhà sản xuất mũi khoan thường cung cấp bảng tốc độ/feed cụ thể.
Khi khoan lỗ sâu, ưu tiên dùng khoan có cấp dung dịch qua tâm (through-coolant) và điều chỉnh tốc/feeds theo khuyến cáo nhà cung cấp để duy trì chất lượng lỗ. Việc cấp dung dịch và áp suất đúng giúp tản nhiệt, bôi trơn, và đẩy phoi hiệu quả, từ đó cải thiện độ đồng tâm và bề mặt lỗ.

Khuyến nghị thực tế: Trước khi chạy loạt, nên thử nghiệm một vài lỗ (process validation) để điều chỉnh rpm/feed/gá; dùng quick-checks (đồng hồ so, thước panme, kiểm tra bavia) để xác nhận.

Đặc điểm của mũi khoan (kích thước & hình dạng)

Hình học mũi khoan — bao gồm đường kính, chiều dài-biên (length-to-diameter ratio, L/D), góc mũi (point angle), chiều dày lõi (web/core thickness), thiết kế rãnh (flute) và lớp phủ — quyết định cách thức cắt, thoát phoi, cơ cấu dẫn hướng và khả năng chống rung. Mũi khoan không phù hợp dễ gây lệch tâm, bavia, phá hỏng bề mặt lỗ hoặc gãy mũi.

Các yếu tố hình học quan trọng:

Tỉ lệ L/D: mũi dài so với đường kính (cao L/D) có xu hướng rung và khó dẫn hướng; với lỗ sâu cần mũi đặc chủng (gun-drill, BTA) hoặc hỗ trợ gá dẫn hướng.
Góc mũi và thiết kế lưỡi: ảnh hưởng lực cắt, hình dạng phoi và khả năng tự định tâm; ví dụ thép mềm thường dùng góc lớn hơn, vật liệu cứng cần góc khác và lớp phủ phù hợp.
Rãnh (flute) & lõi (core): rãnh đủ rộng để thoát phoi; lõi đủ dày để chịu lực nhưng không quá lớn gây khó cắt. Thiết kế đặc biệt (double-margin, split point, parabolic flute…) cải thiện chất lượng lỗ và giảm rung.

Khuyến nghị thực tế: Sử dụng mũi khoan chuyên dụng cho yêu cầu dung sai (close-tolerance drills), chọn lớp phủ/grade vật liệu mũi khoan theo vật liệu gia công; với lỗ sâu hoặc L/D lớn, dùng khoan có cấp dung dịch xuyên tâm hoặc hệ BTA/gun-drill.

>> Máy khoan đứng LUZHONG Z51 series mang dải đường kính khoan lớn, hành trình trục chính dài cùng lực cắt mạnh mẽ, dòng máy này mang lại hiệu suất gia công ổn định và chính xác ngay cả trên những vật liệu cứng

Hình dạng phôi (kích thước, cấu trúc lỗ, trạng thái kẹp)

Hình dạng tổng thể của phôi — bao gồm độ dày vùng khoan, cấu trúc biên dạng lỗ (ví dụ khoan trên cạnh, khoan gần biên), và cách phôi được kẹp — tác động trực tiếp đến độ dẫn hướng mũi khoan và sự phân bố ứng suất trong phôi khi khoan. Phôi mỏng, chi tiết mảnh hoặc có hình học phức tạp dễ biến dạng khi kẹp; phôi lớn cồng kềnh nếu gá không đủ cứng tạo ra dịch chuyển tương đối → gây lệch lỗ. Nhiệt tạo ra và tích nhiệt trên phôi cũng gây biến dạng nhiệt cục bộ, ảnh hưởng dung sai.

Các tình huống điển hình và ảnh hưởng:

Phôi mỏng: dễ bị biến dạng kẹp — cần dùng backing plate, tiết chế lực kẹp và phân bố lực bằng tấm đệm hoặc gá mặt phẳng.
Khoan gần mép hoặc trên bề mặt cong: mũi khoan có xu hướng trượt/nhảy; cần dẫn hướng trước (pilot hole), gá đặc biệt hoặc dùng mũi khoan có cơ cấu tự trung tâm.
Phôi lớn/khối rắn: phải đảm bảo nền gá vững, dùng chấu cứng, giá đỡ phụ; với chi tiết hàn ghép, kiểm soát biến dạng đòi hỏi xử lý trước (stress-relief) hoặc gá nhiều điểm cố định.

Khuyến nghị thực tế: Thiết kế đồ gá phù hợp với hình dạng phôi (use support plates, step blocks, V-blocks, mandrels), dùng pilot holes khi khoan lỗ nhỏ gần mép, theo dõi nhiệt độ/chuyển vị khi khoan lỗ sâu; thực hiện thử gá và kiểm tra biến dạng trước khi chạy hàng loạt.
