Trong quá trình khởi dựng một xưởng cơ khí, nhiều chủ doanh nghiệp tập trung mạnh vào máy móc, thiết bị mà ít chú trọng đến thiết kế mặt bằng. Thực tế cho thấy, bố trí không gian sản xuất thiếu khoa học có thể dẫn đến lãng phí diện tích, gia tăng chi phí vận hành và cản trở năng suất. Ngược lại, một mặt bằng được quy hoạch hợp lý ngay từ đầu sẽ giúp tối ưu dòng chảy sản xuất, đảm bảo an toàn lao động và tạo nền tảng cho sự mở rộng trong tương lai.

Bài viết này cung cấp những nguyên tắc cốt lõi và tiêu chí quan trọng khi thiết kế mặt bằng xưởng cơ khí dành cho những doanh nghiệp mới bước vào lĩnh vực sản xuất, nhằm hạn chế sai lầm ban đầu và khai thác tối đa hiệu quả đầu tư.

Một xưởng cơ khí bố trí khoa học góp phần tăng năng suất gia công

Nguyên tắc cơ bản trong thiết kế mặt bằng xưởng cơ khí

Để xây dựng một xưởng cơ khí khoa học, hiệu quả và an toàn ngay từ đầu, việc tuân thủ các nguyên tắc cơ bản trong thiết kế mặt bằng là yếu tố then chốt. Những nguyên tắc này không chỉ giúp giảm lãng phí diện tích, nhân lực và chi phí vận hành, mà còn đảm bảo sản xuất được tổ chức mạch lạc, an toàn và dễ mở rộng trong tương lai.

Tối ưu dòng chảy sản xuất (Workflow)

Quy trình sản xuất cần được thiết kế theo một chiều rõ ràng:
Nguyên vật liệu nhập kho → Gia công thô → Gia công tinh → Lắp ráp → Kiểm tra → Thành phẩm xuất kho.
Cách bố trí này giúp:

• Giảm tối đa việc di chuyển ngược chiều hoặc vòng lặp.
• Tránh ùn tắc, cản trở trong quá trình vận hành máy và vận chuyển vật liệu.
• Tối ưu thời gian và chi phí nhân công.

Phân khu chức năng rõ ràng

• Khu gia công thô: thường đặt máy tiện, máy phay cơ, máy cắt, máy khoan, máy mài thô, máy cắt plasma/hàn. Đây là khu vực xử lý ban đầu, nên đặt gần khu nguyên vật liệu để giảm quãng đường vận chuyển.
• Khu gia công tinh: tập trung máy CNC (tiện CNC, phay CNC, máy cắt laser, máy mài chính xác, máy doa). Khu này cần được tách biệt để đảm bảo độ chính xác, ít rung động và bụi bẩn.
• Khu lắp ráp: bố trí bàn thao tác, thiết bị lắp ráp, dụng cụ cầm tay (cờ lê, mỏ lết, súng bắn vít…), có thể kèm theo máy hàn, máy ép thủy lực. Diện tích nên rộng rãi để thao tác với chi tiết lớn.
• Khu kỹ thuật – bảo trì: cần trang bị tủ dụng cụ sửa chữa, máy mài cầm tay, bộ đồ nghề tháo lắp, thiết bị đo điện, máy hàn nguội, bình khí nén. Đây là khu vực xử lý hỏng hóc nhỏ, bảo dưỡng định kỳ và cất giữ dụng cụ chuyên dụng.
• Kho nguyên vật liệu và kho thành phẩm:
  • Nguyên vật liệu (thép tấm, phôi trục, thanh thép, nhôm, đồng…) đặt gần lối nhập kho.
  • Thành phẩm, bán thành phẩm đặt gần lối ra để thuận tiện xuất xưởng.
  • Cần có kệ để thép, giá treo, pallet và xe nâng để quản lý gọn gàng, an toàn.
• Khu văn phòng – phòng kỹ thuật: phục vụ cho quản lý sản xuất, thiết kế, lập trình CNC, lưu trữ hồ sơ và giám sát vận hành.

Đảm bảo an toàn, vệ sinh công nghiệp và phòng cháy chữa cháy (PCCC)

An toàn lao động và PCCC là những yếu tố không thể bỏ qua trong thiết kế mặt bằng xưởng cơ khí. Một sự cố nhỏ cũng có thể gây thiệt hại lớn về người, tài sản và làm gián đoạn toàn bộ quá trình sản xuất.

An toàn lao động

• Bố trí lối đi riêng: Giữa các khu vực gia công, lắp ráp, bảo trì cần có lối đi bộ và lối cho xe nâng, xe chở vật liệu riêng biệt, tránh giao cắt gây tai nạn.
• Khu vực nguy hiểm: Các máy gia công tốc độ cao, máy cắt, máy hàn cần đặt ở khu riêng, có hàng rào chắn hoặc vách ngăn để ngăn tiếp xúc trực tiếp.
• Biển báo & chỉ dẫn: Gắn biển cảnh báo rõ ràng tại các vị trí nguy hiểm như máy khoan công suất lớn, khu hàn điện, khu ép thủy lực. Đèn cảnh báo và nút dừng khẩn cấp phải bố trí dễ nhìn, dễ thao tác.
• Chiếu sáng & thông gió: Bố trí ánh sáng đạt chuẩn tại mọi khu vực, đặc biệt là vị trí gia công chính xác. Kết hợp quạt hút và hệ thống thông gió để giảm bụi kim loại, khói hàn, dầu cắt gọt.

Vệ sinh công nghiệp

• Quy hoạch hệ thống hút bụi – hút khói: Đặc biệt tại các máy mài, hàn và tiện CNC, giúp duy trì môi trường sạch, giảm ảnh hưởng tới sức khỏe công nhân.
• Khu vực chứa phế liệu và dầu thải: Phải được thiết kế riêng biệt, có thùng chứa chuyên dụng, tránh để gần khu gia công nhằm giảm nguy cơ cháy nổ.
• Vật liệu sàn: Nên sử dụng sàn chống trượt, chịu tải trọng lớn và dễ vệ sinh bằng máy công nghiệp.

Phòng cháy chữa cháy (PCCC)

• Thiết kế mặt bằng an toàn cháy nổ: Đảm bảo khoảng cách tối thiểu giữa các khu vực có nguy cơ cháy (như hàn, cắt, kho dầu) và các khu vực khác. Lối thoát hiểm phải ngắn, rộng và thông thoáng.

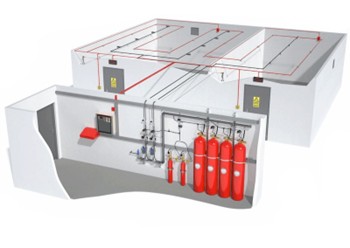

Mô hình thiết kế hệ thống PCCC cho nhà xưởng

• Trang bị phương tiện chữa cháy:
  • Bình chữa cháy xách tay CO₂ hoặc bột khô tại từng khu vực máy.
  • Hệ thống chữa cháy tự động (sprinkler, vòi phun) ở khu vực lưu trữ dầu, hóa chất.
  • Tủ PCCC trung tâm đặt ở lối chính, kèm sơ đồ bố trí thiết bị.
• Hệ thống báo cháy: Lắp đầu báo khói, báo nhiệt tại các khu gia công và kho chứa. Hệ thống còi báo động phải phủ toàn xưởng.
• Huấn luyện và diễn tập: Tổ chức tập huấn PCCC định kỳ cho toàn bộ công nhân, từ cách sử dụng bình chữa cháy, thao tác cắt điện khẩn cấp, đến quy trình sơ tán an toàn.
• Nguồn nước dự phòng: Bố trí bể nước và đường ống riêng cho chữa cháy, có thể kết nối trực tiếp với xe cứu hỏa khi cần.

Việc đầu tư đồng bộ cho an toàn, vệ sinh công nghiệp và PCCC không chỉ giúp tuân thủ quy định pháp luật, mà còn tạo dựng hình ảnh chuyên nghiệp, nâng cao uy tín với khách hàng và đối tác.

Linh hoạt cho mở rộng trong tương lai

Trong ngành cơ khí, nơi công nghệ và nhu cầu thị trường thay đổi liên tục, một mặt bằng xưởng có khả năng mở rộng và chuyển đổi sẽ giúp doanh nghiệp duy trì lợi thế cạnh tranh.

• Không gian mở với kết cấu thép tiền chế: Sử dụng khung thép khẩu độ lớn, giảm thiểu tối đa cột chống để tạo ra không gian sản xuất thoáng rộng. Cách thiết kế này hỗ trợ việc sắp xếp lại dây chuyền, di chuyển hoặc lắp đặt máy móc mới mà không gặp vướng mắc về mặt kết cấu.
• Thiết kế theo dạng module: Các khu vực chức năng, thậm chí toàn bộ nhà xưởng, nên được thiết kế theo dạng module. Nhờ đó, việc mở rộng sang chiều ngang hoặc chiều dọc trở nên đơn giản, đáp ứng kịp thời nhu cầu tăng sản lượng hoặc tích hợp dây chuyền công nghệ mới.
• Hạ tầng kỹ thuật dự phòng: Lắp đặt sẵn các tuyến điện, khí nén, nước và mạng đến nhiều vị trí trong xưởng. Cách làm này giúp rút ngắn thời gian thi công, hạn chế chi phí phát sinh và tránh việc phải đục phá khi bổ sung máy móc trong tương lai.
• Khả năng chuyển đổi công năng: Mặt bằng xưởng cần được thiết kế linh hoạt để thích ứng khi doanh nghiệp thay đổi loại hình sản xuất hoặc mở rộng danh mục sản phẩm. Đây là giải pháp kéo dài vòng đời công trình, giảm lãng phí đầu tư, đồng thời tạo sự chủ động trong chiến lược phát triển dài hạn.

Tiêu chí lựa chọn địa điểm và diện tích xưởng cơ khí

Vị trí địa lý thuận lợi

Địa điểm xây dựng xưởng cần đảm bảo thuận tiện cho cả nguồn nguyên vật liệu và khách hàng:

• Gần nguồn cung vật liệu: Giúp tiết kiệm chi phí vận chuyển thép, nhôm, inox và các phụ kiện cơ khí.
• Thuận lợi cho logistics: Nên chọn vị trí gần các tuyến đường lớn, khu công nghiệp hoặc cụm sản xuất để dễ dàng vận chuyển hàng hóa.
• Tách biệt khu dân cư: Tránh gây tiếng ồn, bụi và rung động ảnh hưởng đến người dân, đồng thời tuân thủ quy định về môi trường.

Một xưởng cắt cơ khí ngay trong khu dân cư gây ồn ào, ô nhiễm

Diện tích phù hợp với quy mô sản xuất

Diện tích xưởng không chỉ phụ thuộc vào số lượng máy móc ban đầu mà còn cần dự trù cho mở rộng sau này:

• Xưởng nhỏ (100 – 300 m²): Phù hợp cho các xưởng khởi nghiệp, gia công đơn giản, dùng máy khoan bàn, máy tiện cơ, máy hàn, máy phay nhỏ.
• Xưởng vừa (300 – 800 m²): Thích hợp cho các doanh nghiệp cơ khí quy mô vừa, có nhiều máy CNC, dây chuyền hàn, khu gia công tinh và kho thành phẩm riêng biệt.
• Xưởng lớn (≥ 1000 m²): Đáp ứng sản xuất hàng loạt, bố trí nhiều phân khu, có kho bãi ngoài trời, hệ thống cầu trục và khu bảo trì chuyên nghiệp.

Hạ tầng kỹ thuật sẵn có

Một địa điểm xưởng đạt chuẩn cần đảm bảo hạ tầng cơ bản:

• Nguồn điện: Công suất ổn định, có thể nâng cấp lên điện 3 pha cho máy CNC, máy hàn công suất lớn.
• Nguồn nước: Đáp ứng nhu cầu làm mát, vệ sinh và xử lý bụi bẩn trong quá trình sản xuất.
• Hệ thống giao thông nội bộ: Có đường nội bộ đủ rộng cho xe tải, xe container ra vào thuận tiện.
• Mạng viễn thông – internet: Cần thiết cho việc quản lý, kết nối máy CNC, ERP hoặc các phần mềm điều hành sản xuất.

Yếu tố pháp lý và chi phí

Ngoài yếu tố kỹ thuật, cần đặc biệt chú ý đến pháp lý và chi phí:

• Quy hoạch và pháp lý: Đảm bảo khu đất được phép xây dựng nhà xưởng sản xuất, tránh chọn khu vực chỉ dành cho dân cư hoặc thương mại.
• Chi phí thuê/mua đất: Cân đối với ngân sách đầu tư. Nếu quy mô nhỏ, có thể thuê xưởng trong các khu công nghiệp có sẵn hạ tầng để tiết kiệm chi phí ban đầu.
• Chi phí vận hành: Bao gồm tiền điện, nước, xử lý chất thải, phí bảo vệ môi trường, cần tính toán ngay từ khâu lựa chọn địa điểm.

Bố trí máy móc và thiết bị trong xưởng

Nguyên tắc chung khi bố trí

Bố trí máy móc trong xưởng cơ khí không chỉ là sắp xếp cho gọn gàng, mà còn ảnh hưởng trực tiếp đến năng suất sản xuất, chi phí vận hành và an toàn lao động. Một mặt bằng khoa học sẽ giúp dòng chảy sản xuất trôi chảy, giảm thiểu thời gian chờ, đồng thời tạo ra môi trường làm việc an toàn và chuyên nghiệp. Các nguyên tắc cơ bản cần tuân thủ gồm:

• Theo dòng sản xuất một chiều: Nguyên liệu nhập kho → gia công thô → gia công tinh (CNC) → hàn/lắp ráp → kiểm tra → thành phẩm. Cách bố trí này giúp hạn chế vận chuyển ngược dòng, tránh tình trạng phôi phải quay vòng nhiều lần gây lãng phí thời gian và tăng nguy cơ va chạm.
• Phân khu chức năng rõ ràng: Mỗi khu vực (gia công cơ bản, CNC, hàn – lắp ráp, bảo trì, kho) đảm nhận một nhiệm vụ riêng. Việc tách biệt này giúp giảm chồng chéo, dễ dàng quản lý tiến độ, đồng thời hạn chế rủi ro tai nạn do công nhân và máy móc di chuyển không kiểm soát.
• Đảm bảo khoảng cách và an toàn: Khoảng cách giữa các máy cần duy trì tối thiểu 0,7 – 1,2 m, đủ để thao tác và bảo dưỡng. Ngoài ra, bố trí lối đi riêng cho xe nâng, xe đẩy và công nhân giúp quá trình vận chuyển nguyên liệu, thành phẩm diễn ra thuận tiện mà không làm gián đoạn hoạt động gia công.

Khu gia công cơ bản (máy công cụ truyền thống)

Đây là nơi “khởi đầu” của hành trình biến thép thô thành chi tiết cơ khí. Những phôi thép, thanh trục hay tấm kim loại sẽ được cắt, tiện, khoan, mài để định hình cơ bản trước khi bước vào giai đoạn tinh chỉnh. Sản phẩm tạo ra ở khu này thường là các chi tiết chuẩn như trục truyền động, bạc lót, bánh răng thô, mặt bích, bản thép có lỗ.

Máy móc cần có:

• Máy tiện cơ: Gia công chi tiết trụ tròn, trục, bạc, ren ngoài – công đoạn nền tảng trong chế tạo cơ khí.

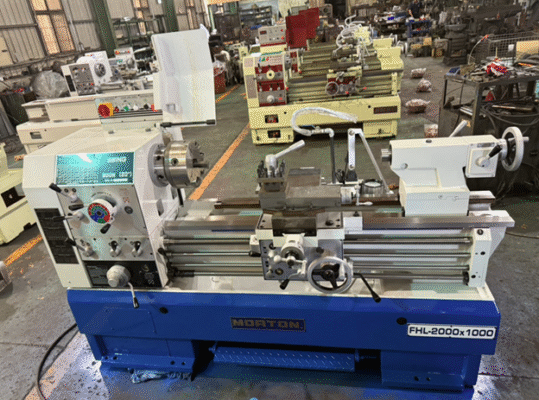

Máy tiện vạn năng được lắp đặt tại một xưởng cơ khí

>> Đừng bỏ qua các dòng máy tiện vạn năng tại Thăng Long được nhiều nhà xưởng tin dùng

• Máy phay cơ: Tạo rãnh then, mặt phẳng, bậc, gờ; thường dùng để gia công các chi tiết hộp, đế máy, bánh răng thẳng.

Máy phay vạn năng LUZHONG XA7 series

>> Tìm hiểu các dòng máy phay vạn năng – thiết bị không thể thiếu trong mỗi nhà xưởng ngay hôm nay!

• Máy khoan bàn, khoan cần: Khoan, doa lỗ, taro; chủ yếu phục vụ cho chi tiết dạng tấm hoặc khối.
• Máy mài phẳng / mài tròn: Đảm bảo độ chính xác kích thước, bề mặt đạt chuẩn trước khi lắp ráp.
• Máy cắt phôi: Cắt thanh thép, tấm thép theo kích thước yêu cầu, chuẩn bị cho các nguyên công tiếp theo.

Khu gia công CNC và thiết bị chính xác

Nếu khu gia công cơ bản cho ra “bản thô”, thì khu CNC là nơi tạo ra chi tiết tinh xảo, chính xác cao. Các sản phẩm từ đây có thể trực tiếp lắp ráp vào máy công nghiệp, khuôn ép nhựa, khuôn dập kim loại hoặc chi tiết xuất khẩu. Khả năng gia công đồng loạt với độ chính xác ±0.01 mm giúp tiết kiệm nhân công, nâng cao chất lượng và phù hợp với đơn hàng số lượng lớn.

Máy móc cần có:

• Máy tiện CNC: Tiện trục, bạc, mặt côn, biên dạng phức tạp tự động, thường dùng cho chi tiết trục chính, bạc đỡ.
• Trung tâm gia công CNC (CNC Machining Center): Khoan – phay – taro – khoét trên cùng một gá đặt, gia công khuôn mẫu, jig gá, chi tiết 3D phức tạp.
• Máy cắt laser / plasma CNC: Chuyên xử lý tấm thép, inox, nhôm; tạo ra khung máy, vỏ hộp, tấm gá.
• Máy cắt dây EDM: Cắt chính xác các chi tiết khuôn, bánh răng đặc biệt, khe hẹp yêu cầu dung sai cực nhỏ.

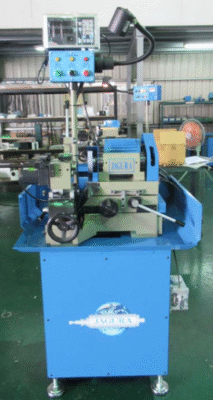

Máy mài chốt pin JAG-02 JAGULAR có thể đặt ở khu gia công CNC

Khu hàn và lắp ráp

Đây là nơi biến chi tiết rời rạc thành cụm sản phẩm hoặc thiết bị hoàn chỉnh. Các chi tiết gia công từ khu cơ bản và CNC sẽ được đưa vào đây để hàn khung, lắp ráp thành máy móc, kết cấu thép hoặc cụm cơ khí. Những sản phẩm điển hình của khu này là khung máy, bệ thép, vỏ hộp, giàn kết cấu công nghiệp, cụm chi tiết lắp ghép.

Máy móc và thiết bị cần có:

• Máy hàn hồ quang tay (SMAW): Hàn kết cấu dày, khung thép lớn, dầm chịu lực.
• Máy hàn MIG/TIG: Hàn inox, nhôm, thép mỏng, phù hợp chi tiết yêu cầu tính thẩm mỹ.
• Bàn hàn, bàn gá lắp: Giúp định vị chính xác chi tiết, đảm bảo sai số lắp ghép trong giới hạn cho phép.
• Cầu trục, pa lăng điện: Hỗ trợ nâng hạ các kết cấu nặng hàng trăm kg đến vài tấn.
• Dụng cụ lắp ráp (cờ lê lực, súng siết bulông, kìm chuyên dụng): Đảm bảo lực siết chính xác, hạn chế hỏng ren hoặc nứt vật liệu.

Khu bảo trì – kỹ thuật

Đây là “trạm bảo dưỡng tại chỗ” giúp nhà xưởng không bị gián đoạn khi máy móc gặp sự cố. Công việc chính là kiểm tra định kỳ, sửa chữa nhanh, chế tạo phụ tùng thay thế. Nhờ có khu này, nhiều xưởng tránh được tình trạng phải dừng sản xuất để chờ phụ tùng nhập.

Máy móc và thiết bị cần có:

• Máy nén khí: Cung cấp khí cho thiết bị khí nén, đồng thời vệ sinh bụi bẩn bám trong máy.
• Máy phát điện dự phòng: Giữ dây chuyền hoạt động trong trường hợp mất điện lưới.
• Máy tiện và máy mài nhỏ: Gia công nhanh trục, bạc, bulông đặc biệt hoặc chi tiết thay thế.
• Kho phụ tùng – dao cụ: Vòng bi, phớt dầu, mũi khoan, dao tiện, bulông, dây curoa… luôn sẵn sàng thay thế.

Khu kho và lưu trữ

Kho là nơi quản lý dòng nguyên liệu đầu vào và thành phẩm đầu ra. Vật liệu thường có trọng lượng lớn (thép tấm, thép thanh, phôi đúc), vì vậy phải bố trí gần khu nhập hàng và có không gian cho xe nâng, xe tải ra vào. Kho thành phẩm cần tách biệt, có biện pháp bảo quản chống gỉ, đặc biệt với các chi tiết chính xác hoặc sản phẩm xuất khẩu.

Thiết bị cần có:

• Giá kệ thép chịu tải: Lưu trữ thép thanh, thép tấm, phụ tùng nặng.
• Xe nâng, xe đẩy hàng: Di chuyển vật tư nhanh chóng và an toàn.
• Thiết bị đo kiểm nhập – xuất: Cân điện tử, thước cặp, máy quét mã vạch để quản lý kho khoa học.

Những sai lầm thường gặp khi thiết kế mặt bằng xưởng cơ khí mới

Thiếu quy hoạch tổng thể từ đầu

Nhiều chủ xưởng chỉ tập trung mua máy móc và đặt tạm vào nhà xưởng mà không tính toán quy trình sản xuất một chiều. Hậu quả là luồng di chuyển nguyên liệu và thành phẩm chồng chéo, gây tắc nghẽn, mất nhiều thời gian vận chuyển.

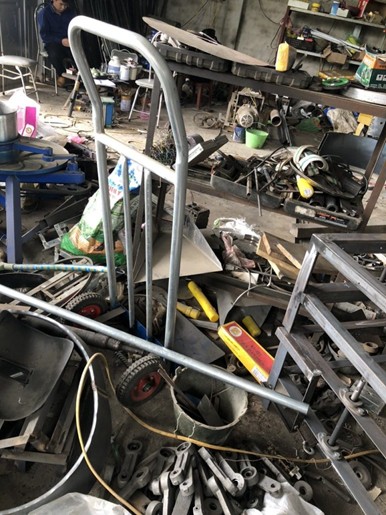

Một xưởng cơ khí không được quy hoạch cẩn thận gây ra sự tắc nghẽn trong quá trình gia công

Bỏ qua yếu tố mở rộng trong tương lai

Thiết kế nhà xưởng chỉ vừa đủ cho quy mô hiện tại mà không tính đến khả năng mở rộng. Khi sản lượng tăng, việc bổ sung thêm máy móc hoặc dây chuyền mới trở nên khó khăn, thậm chí phải phá dỡ hoặc sửa chữa tốn kém.

Bố trí máy móc thiếu khoa học

Đặt máy không theo trình tự gia công, khoảng cách quá hẹp hoặc không có lối đi riêng cho xe nâng và công nhân. Điều này dễ gây tai nạn lao động, hỏng hóc máy móc và cản trở dòng sản xuất.

Thiếu không gian cho khu phụ trợ

Chỉ tập trung vào khu gia công chính mà quên mất khu vực bảo trì, kho dụng cụ, kho nguyên vật liệu, khu kiểm tra chất lượng… khiến hoạt động sản xuất bị gián đoạn, thiếu sự liên kết.

Xem nhẹ hệ thống an toàn – PCCC

Không bố trí đủ bình chữa cháy, lối thoát hiểm, hệ thống báo cháy và thoát khói. Khi có sự cố, nguy cơ thiệt hại về người và tài sản rất lớn. Đây là lỗi đặc biệt nghiêm trọng mà nhiều xưởng nhỏ thường bỏ qua.

Thiếu giải pháp thông gió, chiếu sáng và xử lý bụi

Nhà xưởng bí bách, chiếu sáng không đủ, không có hệ thống hút bụi và hút khói hàn. Điều này không chỉ ảnh hưởng đến sức khỏe công nhân mà còn làm giảm năng suất và tuổi thọ của máy móc.

Không dự trù khu vực kiểm tra và đóng gói thành phẩm

Nhiều xưởng chỉ chú trọng gia công mà không bố trí không gian hợp lý cho kiểm tra chất lượng, hoàn thiện bề mặt hoặc đóng gói sản phẩm. Kết quả là sản phẩm dễ bị trộn lẫn, sai sót hoặc chậm tiến độ giao hàng.

Đồng hành cùng chủ xưởng cơ khí trên con đường phát triển bền vững

Thiết kế mặt bằng xưởng cơ khí khoa học là bước khởi đầu quan trọng để tối ưu hóa năng suất, đảm bảo an toàn lao động và tạo nền tảng cho sự phát triển bền vững. Một bản quy hoạch hợp lý sẽ giúp doanh nghiệp tiết kiệm chi phí, giảm lãng phí thời gian, đồng thời nâng cao hiệu quả vận hành trong dài hạn. Tránh những sai lầm thường gặp và chú trọng ngay từ khâu thiết kế sẽ giúp xưởng cơ khí mới nhanh chóng đi vào hoạt động ổn định và có lợi thế cạnh tranh trên thị trường.
